IP数据报首部解析

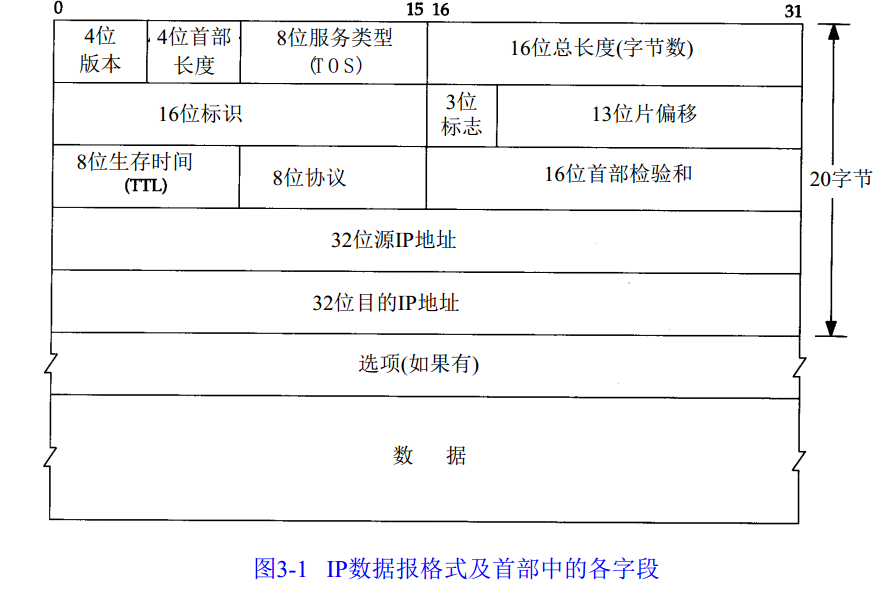

        IP数据报首部的格式，普通20字节。





• • 4位版本号：当前4--IPv4。
  • 4首部长度：首部长度
  • 8位服务类型TOS: 3bits（优先权）+ 4bits（类型--最小延迟+最大吞吐量+最高可靠性+最小费用）+ 1bits（未用，置0）。大多数实现都不支持TOS设置。

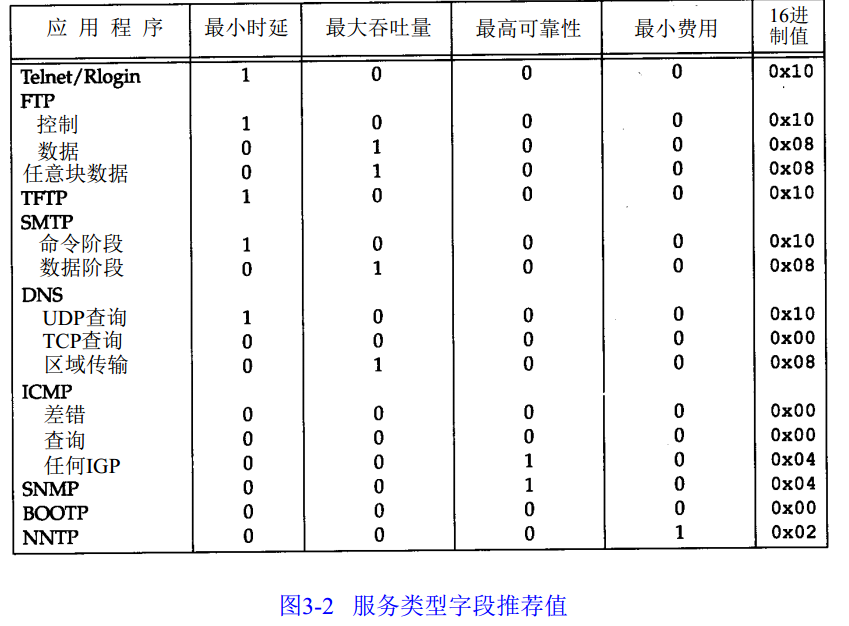

    不同应用建议的TOS值如下：

  • 16位总长度：总长度-首部长度=》IP数据报数据起始位置及长度。16bits=2byte，最大数据报长度65535。当数据分片时，此字段变化。
  • 16位标识字段：唯一的标识每一份主机发送的数据报，每发送一份，值就会加1。
  • 8位生存时间（TTL）：设置了数据包可以经过的最多路由数。数据包的生存时间，初始值由源主机设置（通常32或64），没经过一个处理的路由器减1，当值为0时丢弃，并发送ICMP报文回主机。
  • 8位协议：表明数据属于哪一层，1--ICMP，2--IGMP，6--TCP，17--UDP等。
  • 16为首部检验和：根据IP首部计算的检验和码。检验和置0，然后每16bits进行二进制反码求和。结果存于检验和中。接收方同样进行二进制反码求和。结果为1则正确。
  • 32位源IP地址。
  • 32位目的IP地址。
