WPF入门(四)->线形区域Path内容填充之渐变色(LinearGradientBrush)

原文: WPF入门(四)->线形区域Path内容填充之渐变色(LinearGradientBrush)

前面我们介绍到，Path对象表示一个用直线或者曲线连接的图形，我们可以使用Path.Data属性来设置该图形的形状，同时我们也可以使用Data.Fill属性来设置该图形中的填充色或背景图片等。

下面我们先来看一段代码

< Window x:Class ="WPF.SimpleGraph.PathFill.Window1"
        xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml"
        Title ="Window1" Height ="300" Width ="300" >
     < Canvas >
         < Path Stroke ="DarkGray" StrokeThickness ="2" >
             < Path.Data >
                 < PathGeometry >
                     < PathFigure StartPoint ="40,40" IsClosed ="True" >
                         < LineSegment Point ="40,130" ></ LineSegment >
                         < ArcSegment Point ="60,150" Size ="20,20" ></ ArcSegment >
                         < LineSegment Point ="200,150" ></ LineSegment >
                         < ArcSegment Point ="220,130" Size ="20,20" ></ ArcSegment >
                         < LineSegment Point ="220,40" ></ LineSegment >
                         < ArcSegment Point ="200,20" Size ="20,20" ></ ArcSegment >
                         < LineSegment Point ="60,20" ></ LineSegment >
                         < ArcSegment Point ="40,40" Size ="20,20" ></ ArcSegment >
                     </ PathFigure >
                 </ PathGeometry >
             </ Path.Data >
             < Path.Fill >
                 < LinearGradientBrush StartPoint ="0,0" EndPoint ="1,1" >
                     < GradientStop Color ="White" Offset ="0.25" ></ GradientStop >
                     < GradientStop Color ="LightBlue" Offset ="0.5" ></ GradientStop >
                     < GradientStop Color ="Blue" Offset ="0.75" ></ GradientStop >
                     < GradientStop Color ="DarkBlue" Offset ="1" ></ GradientStop >
                 </ LinearGradientBrush >
             </ Path.Fill >
         </ Path >
     </ Canvas >
</ Window >

它的执行结果是：

下面我们来分析一下该图形的产生原理

首先，我们通过Path.Data来绘制了一个弧形角的矩形

然后，使用Path.Fill来向该矩形中填充渐变色。

LinearGradientBrush类：使用线性渐变绘制区域。

我们可以使用LinearGradientBrush类来绘制一个颜色渐变的区域，它有一个StartPoint属性表示线性渐变的二维起始坐标，而EndPoint指渐变的终止坐标。默认的线性渐变是沿对角方向进行的。

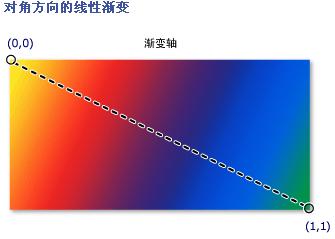

如图所示，它描绘了以对角线方向描绘渐变线

渐变值的取值范围是0-1，它用小数来表示从起点到终点的比率

比如说，我们想要以水平中轴来做渐变线(如下图)

我们可以将调整StartPoint和EndPoint

< LinearGradientBrush StartPoint ="0,0.5" EndPoint ="1,0.5" >

我们可以使用GradientStop来描述渐变的颜色和位置。

GradientStop类：描述渐变中过渡点的位置和颜色。

GradientStop的Color属性表示渐变的颜色，Offset表示渐变从上一个位置开始，到Offset位置结束的渐变

例如下面的代码

< LinearGradientBrush StartPoint ="0,0.5" EndPoint ="1,0.5" >
< GradientStop Color ="Yellow" Offset ="0.5" ></ GradientStop >
< GradientStop Color ="LightBlue" Offset ="0.7" ></ GradientStop >
</ LinearGradientBrush >

它表示从0-0.5这个段区域的颜色是Yellow

0.5-0.7这段区域表示从Yellow到LightBlue的渐变

0.7-1这段区域的颜色是LightBlue
