Xilinx与modelsim的仿真联调



关于Xilinx与modelsim的仿真联调，尤其是仿真环境的搭建，网上的信息都比较零散，我当初在联调的时候遇到比较多的问题，也是折腾了两天才弄好，下面的步骤我总结得非常详细，可以帮助大家少走弯路。

首先要做的是Xilinx仿真库的编译：

1、 Xilinx 仿真库编译

开始-》所有程序-》xilinx design tools-》simulation library compilation wizard。路径可能不同，只要找到simulation library compilation wizard并打开即可。

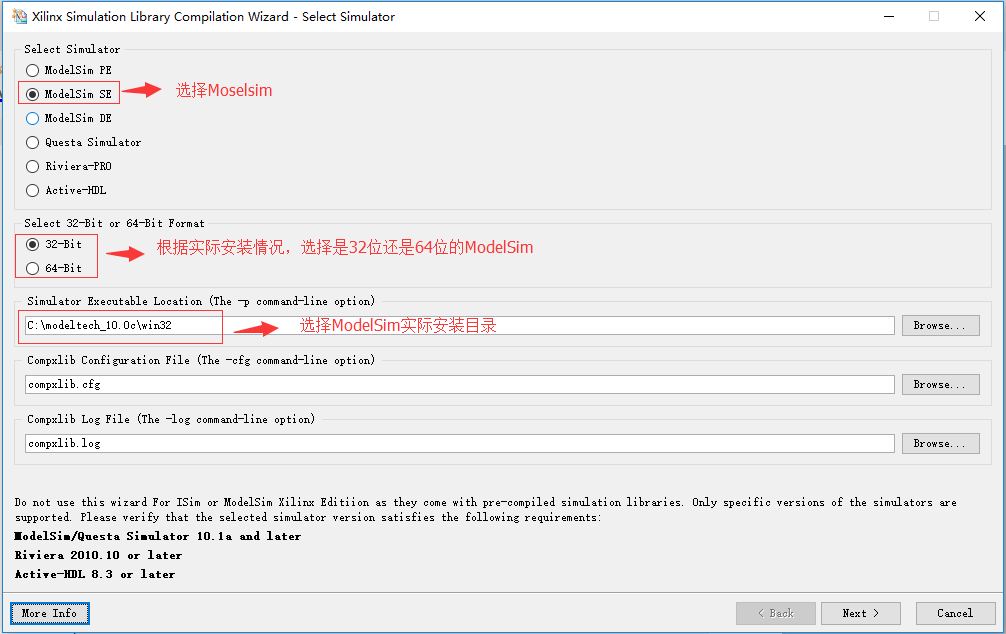

打开后选择相关的配置项： select simulator选择modelsim SE；我的电脑是32位，所以选择32位；simulator executable location中填入modelsim所在的路径，即安装目录下可执行文件modelsim.exe所在的路径，其它不用做修改，点击next。

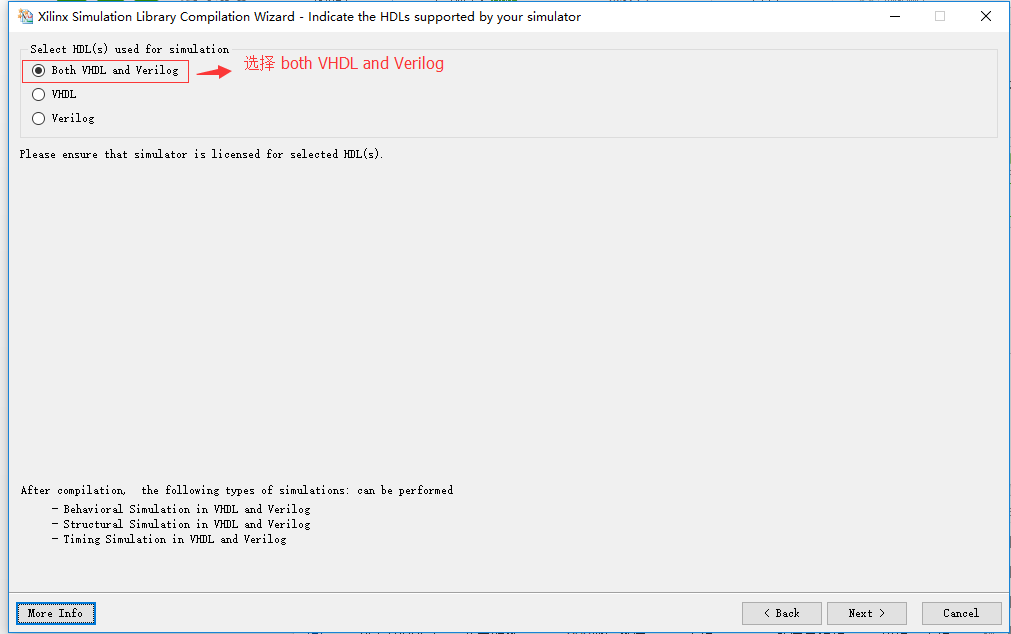

选择语言，选择 Both VHDL and Verilog，点击next。

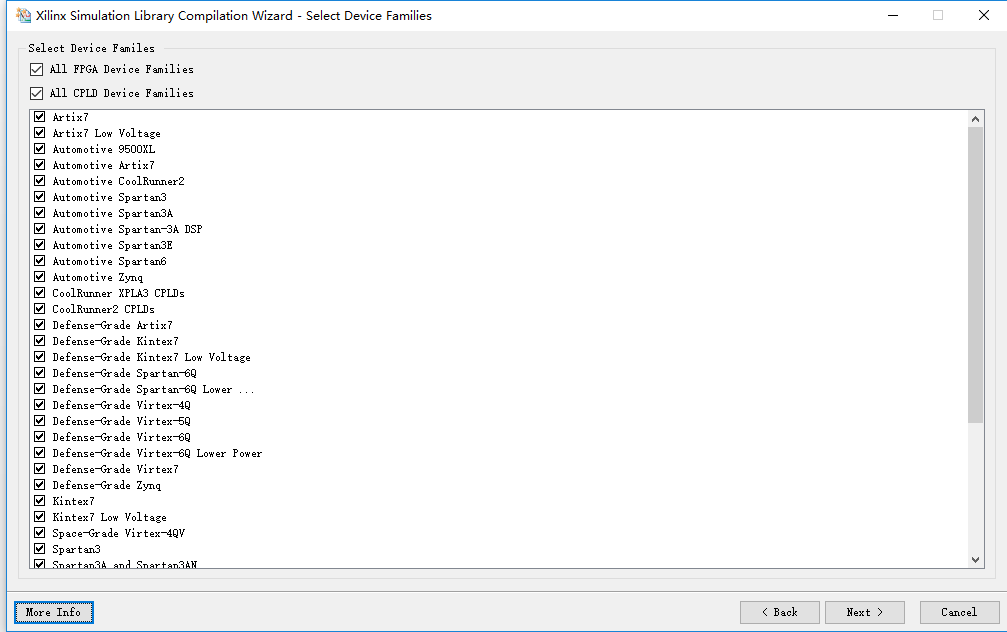

不做修改，选择全部器件，点击next。

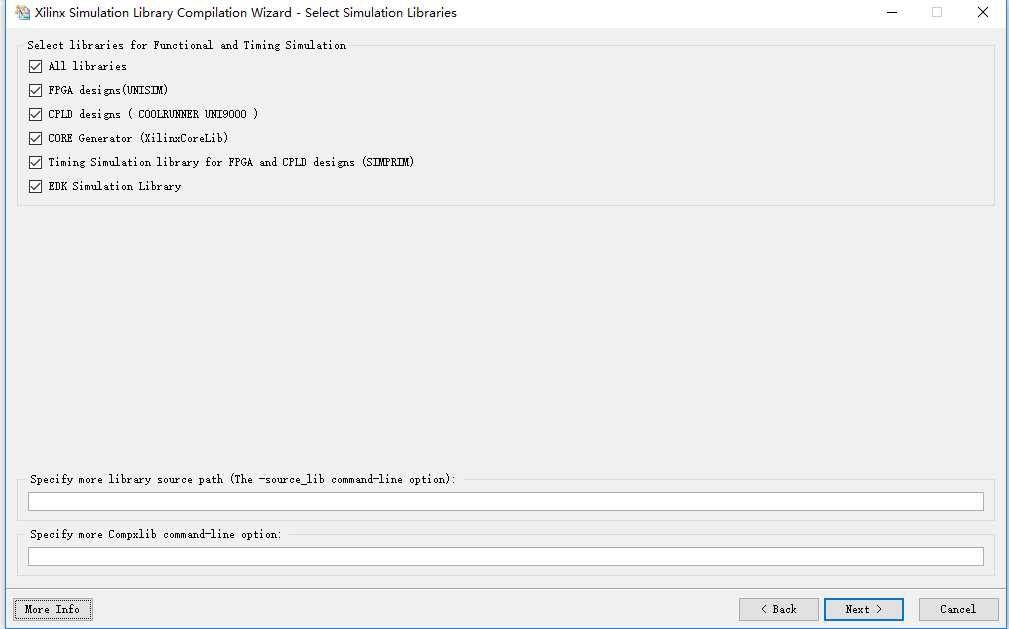

直接点击next。

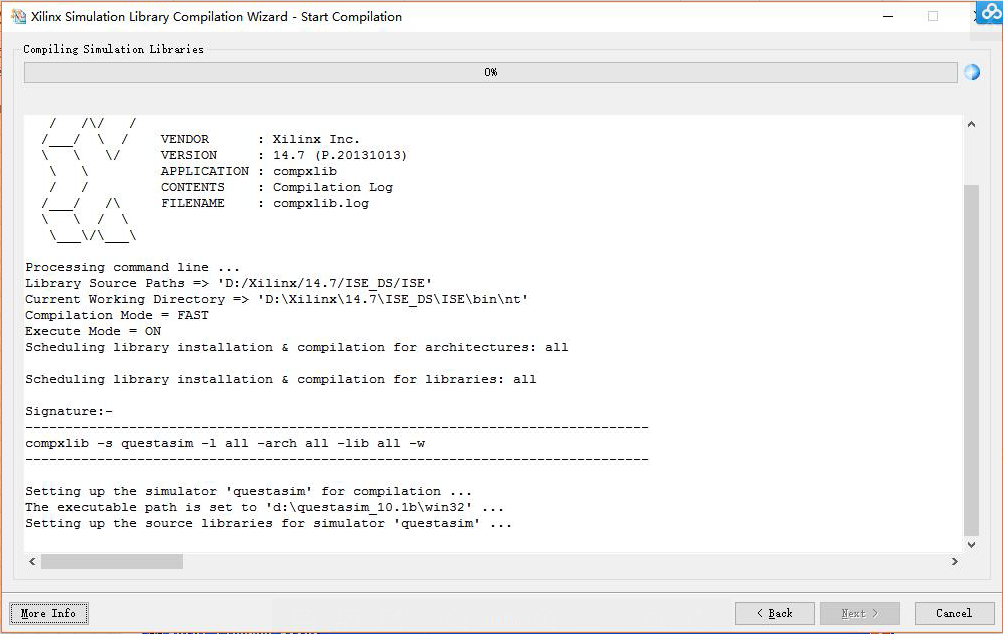

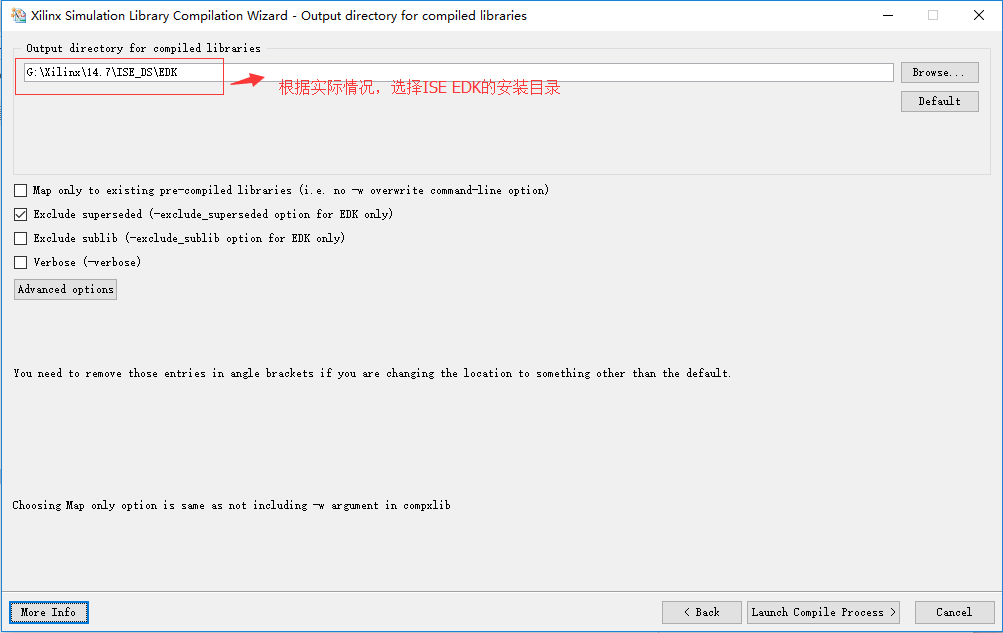

根据安装实际情况，指定输出仿真库文件目录到EDK文件夹下，G:\Xilinx\14.7\ISE_DS\EDK，然后点击launch compile process自动生成仿真库

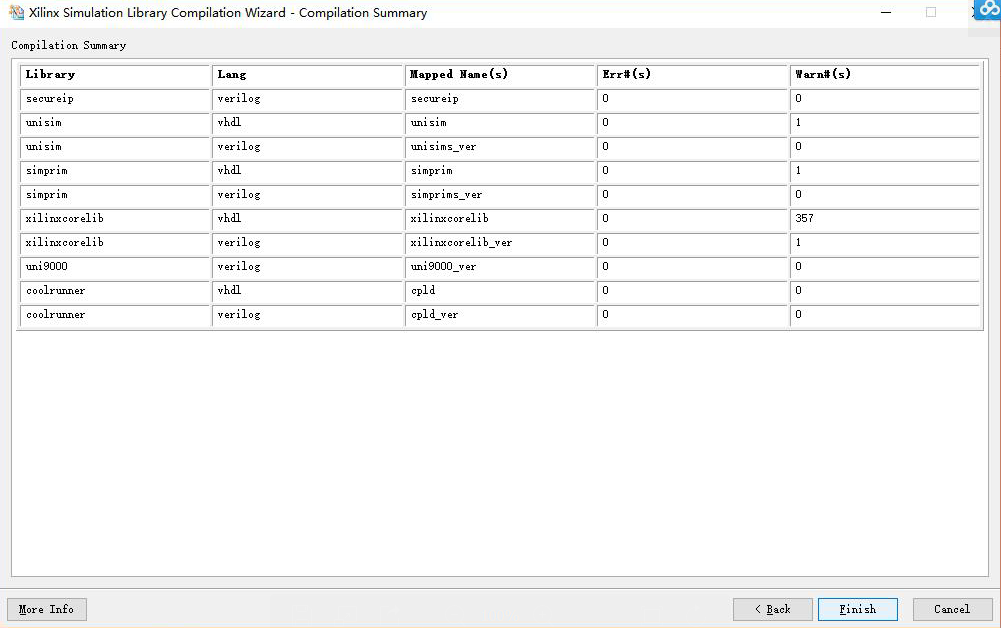

点击“Finish”，完成Xilinx 仿真库的编译，直接去输出仿真库的路径下可以找到modelsim.ini文件。





使用记事本或其他文本编辑器打开modelsim.ini文件，先找到这个library。

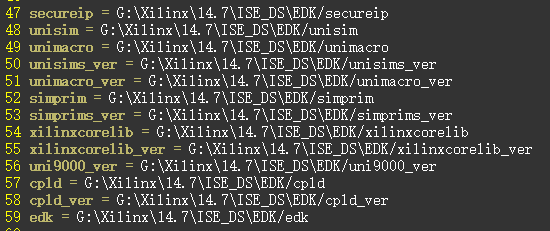

接着往后看，找到这段代码，这是modelsim仿真库的配置路径，复制这段代码

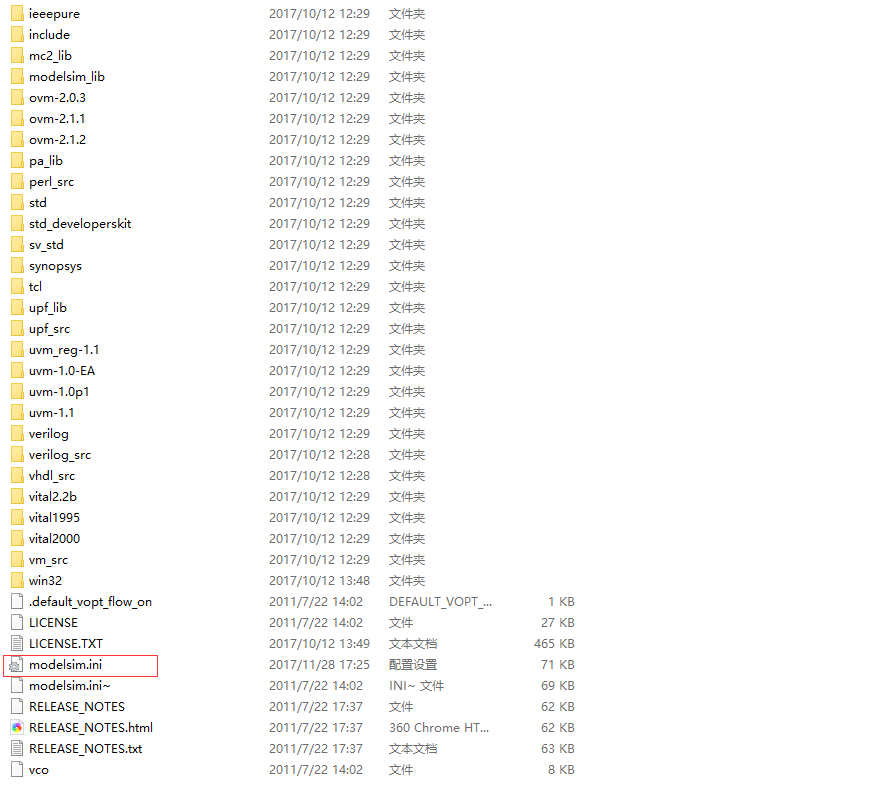

去到modelsim安装路径下，找到modelsim.ini文件。

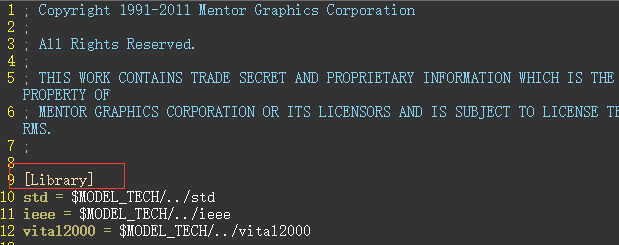

使用记事本或其他文本编辑器打开modelsim.ini文件，找到其中的library项。

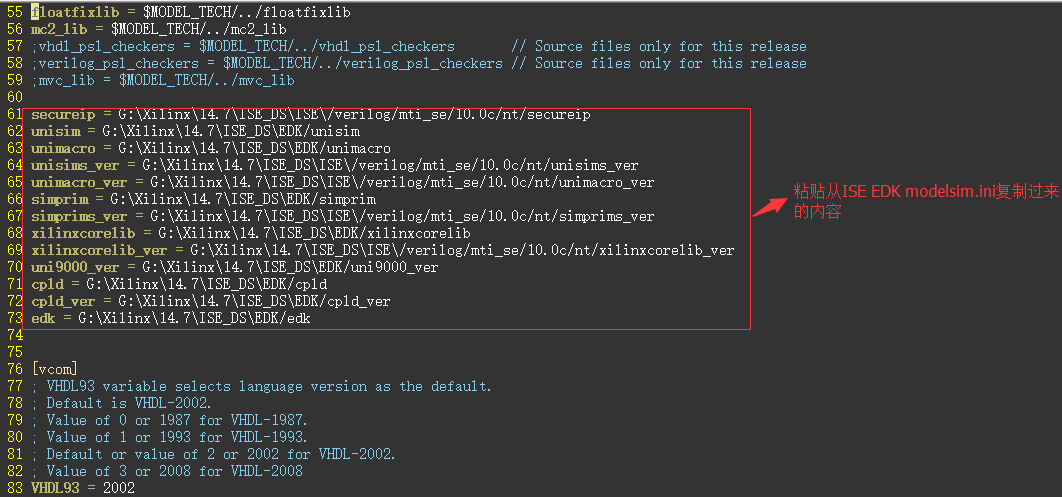

在后面粘贴前面复制的内容。

打开ISE软件，进行modelsim连接配置

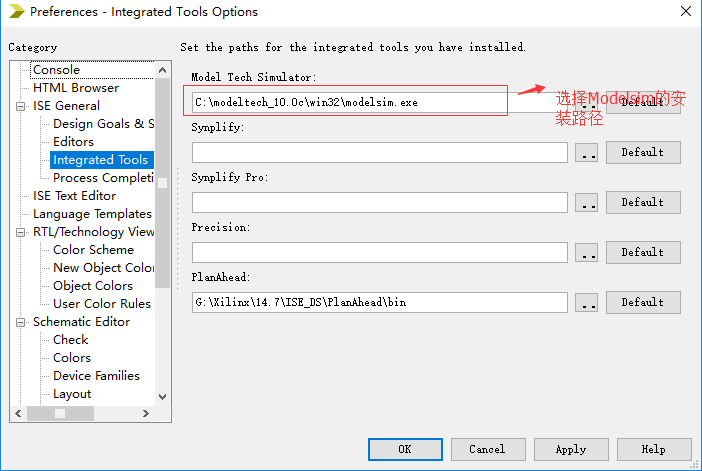

打开edit-》preference -》integrated tools，model tech simulator 选择modelsim.exe所在路径。

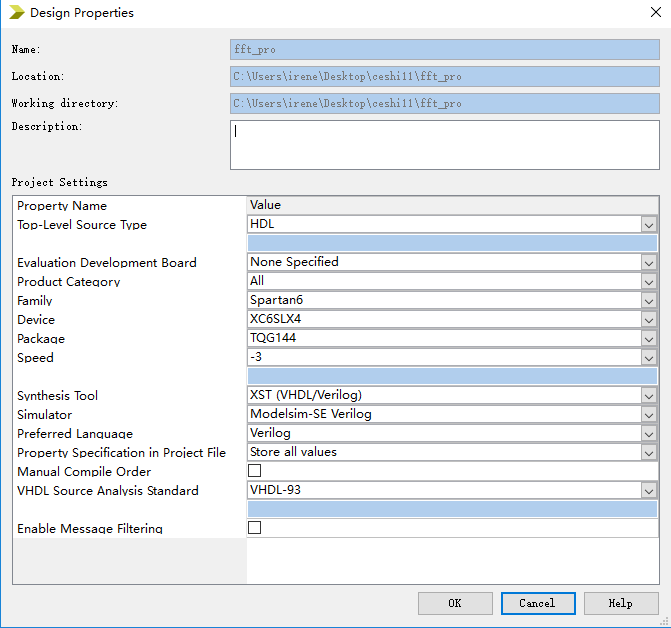

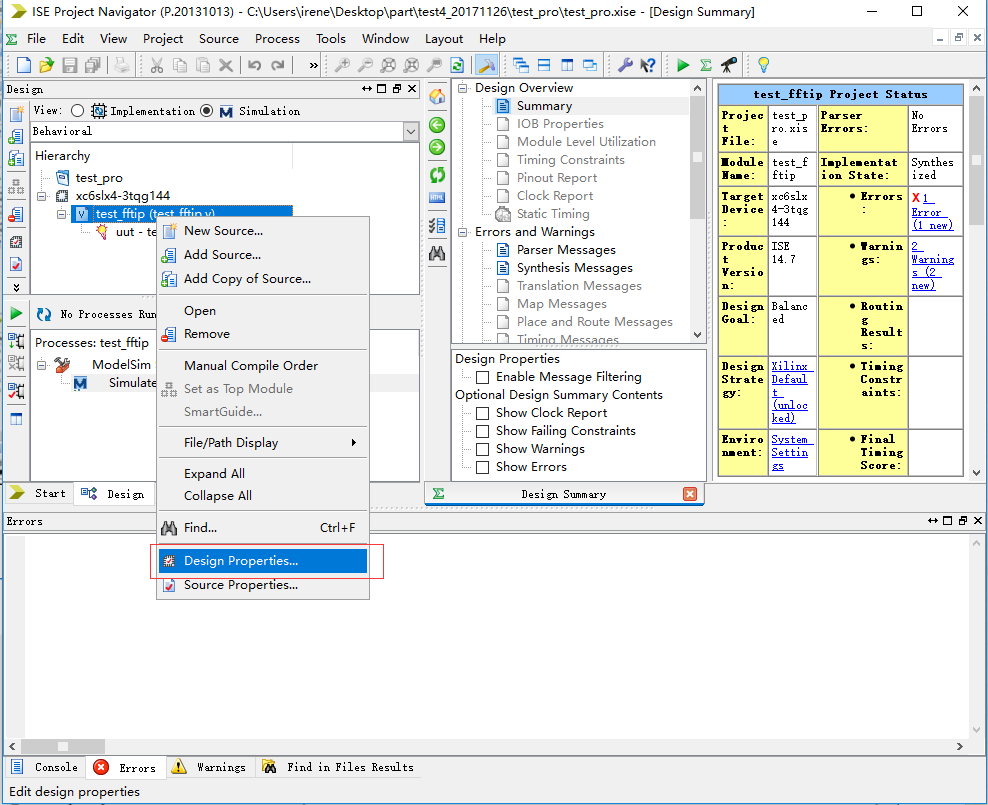

点击“design properties”

simulator选择modelsim-SE Verilog



点击“OK”，至此，Xilinx 仿真库编译完毕。
