20145219 gdb调试汇编堆栈分析

20145219 gdb调试汇编堆栈分析

代码gdbdemo.c

int g(int x)
{
    return x+19;
}

int f(int x)
{
    return g(x);
}

int main(void)
{
    return f(19)+19;
}

gcc编译gdbdemo.c

• 使用gcc -g gdbdemo.c -o gdbdemo -m32命令在64位的机器上产生32位汇编代码

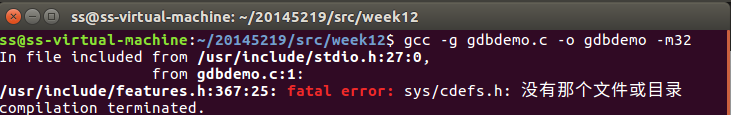

• 在产生32位汇编代码时可能会出现如下错误：


• 解决方法是在终端输入如下命令：sudo apt-get install libc6-dev-i386，安装一个库


• 安装成功后再次执行gcc -g gdbdemo.c -o gdbdemo -m32命令就可以顺利进行下一步了

gdb调试可执行文件gdbdemo

• 使用gdb gdbdemo指令打开gdb调试器

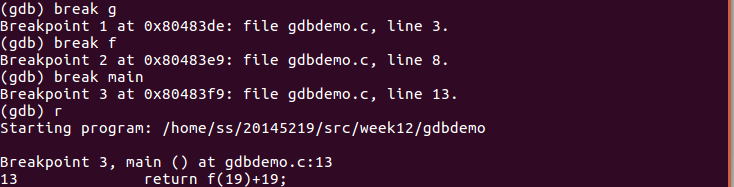

• 使用break main指令在main函数处设置断点（可以使用l指令在屏幕上打印代码），然后，使用r指令运行代码，可以看到运行时在main函数位置停了下来

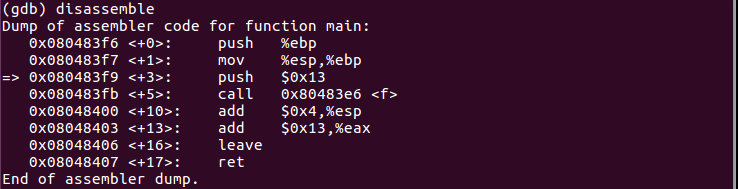

• 使用disassemble指令获取汇编代码（因为之前执行的命令中有-m32，所以此处显示的是32位汇编代码）


• 用i r指令查看各寄存器的值


• 可见此时主函数的栈基址为0xffffd058，用x 0xffffd058指令查看内存地址中的值：


  因此，目前%esp所指堆栈内容为0，%ebp所指内容也为0

• ，使用display /i $pc（结合display命令和寄存器/pc内部变量）指令进行设置


  这使得在每次执行下一条汇编语句时，都会显示出当前执行的语句，方便查看。

• 依次如下指令调试汇编代码，并查看%esp、%ebp和堆栈内容：

  • 1、使用si指令单步跟踪一条机器指令
  • 2、使用i r指令查看各寄存器的值（在这里要看%eip、%eax、%esp和%ebp）
  • 3、使用x/na %esp对应的值指令查看堆栈变化

  之后一直重复执行上述三步，直至结束

• main函数汇编代码

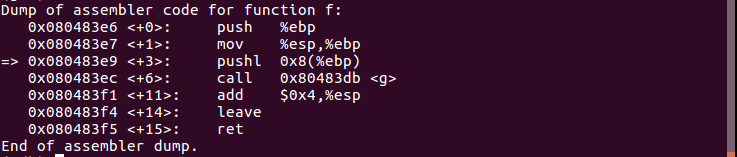

• f函数汇编代码

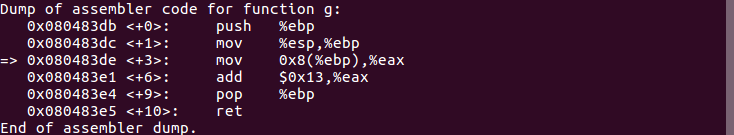

• g函数汇编代码


• 从main函数开始，push $0x13分配4字节的栈空间,并且设置arg1=19

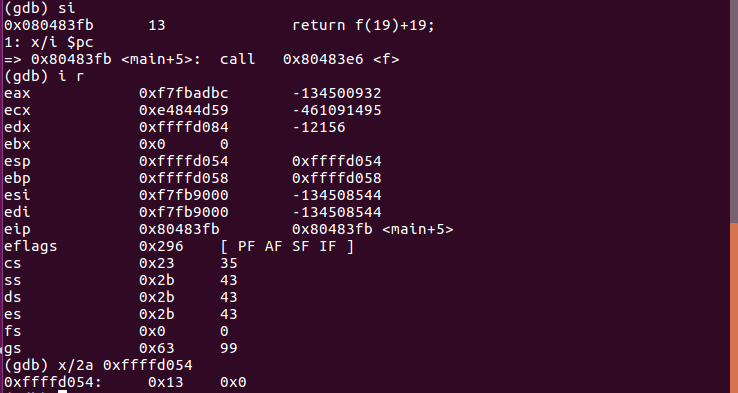

• call调用f(0x80483e6)

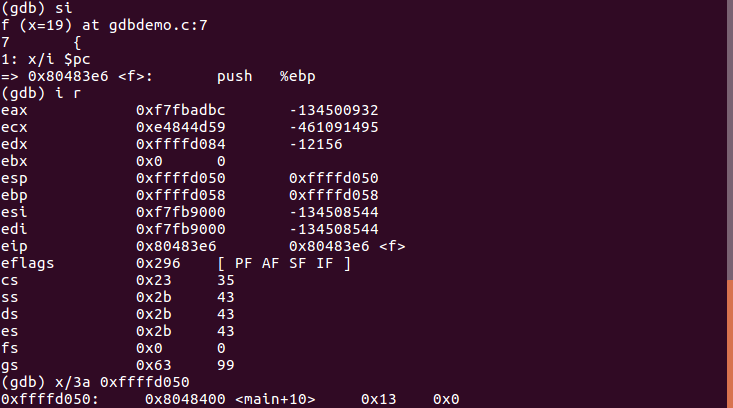

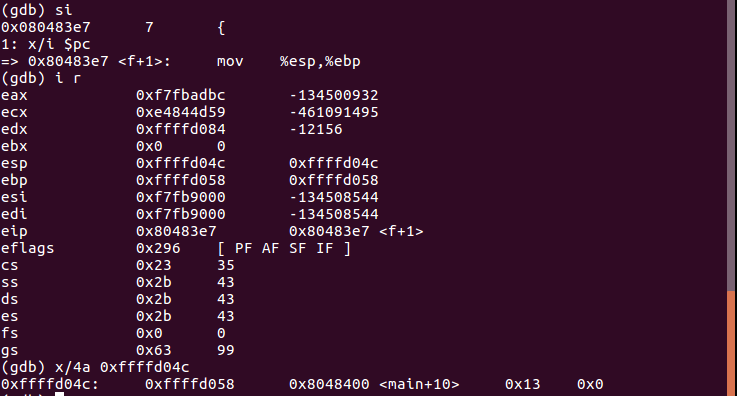

• 执行f函数，f初始化帧指针，将上一个函数的基址入栈，将当前%esp作为新基址


• f分配栈空间,为传参做准备

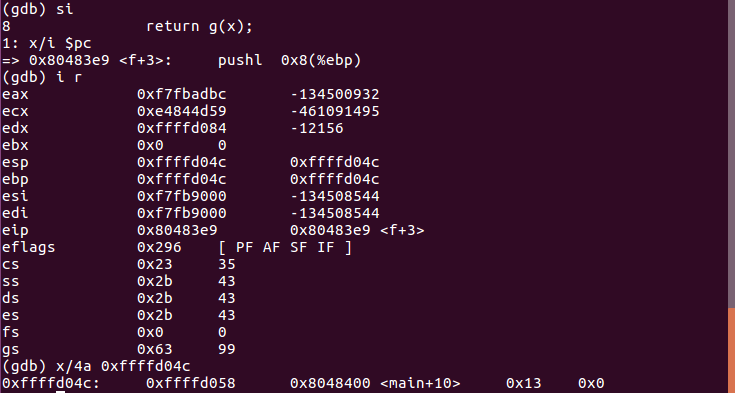

• pushl 0x8(%ebp)将%esp中的8存入栈中

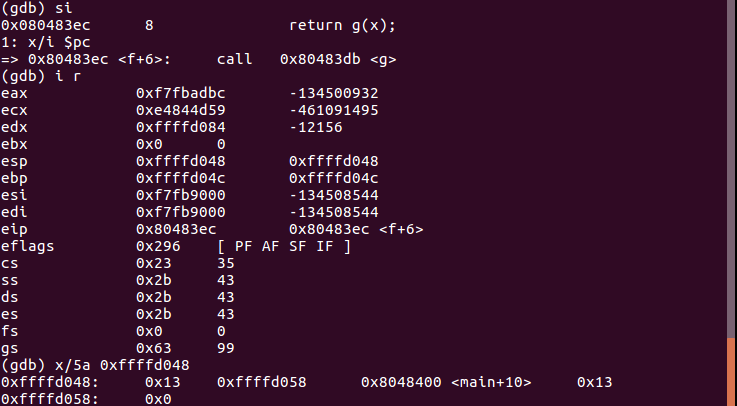

• call调用g(0x80483db)

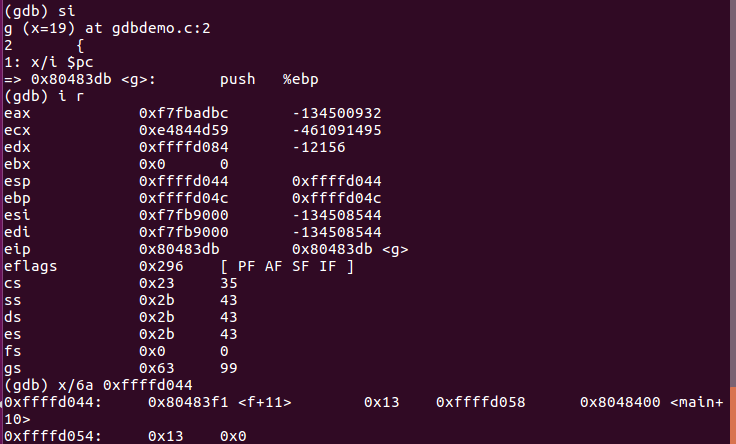

• 执行g函数，g初始化栈指针


• g分配栈空间

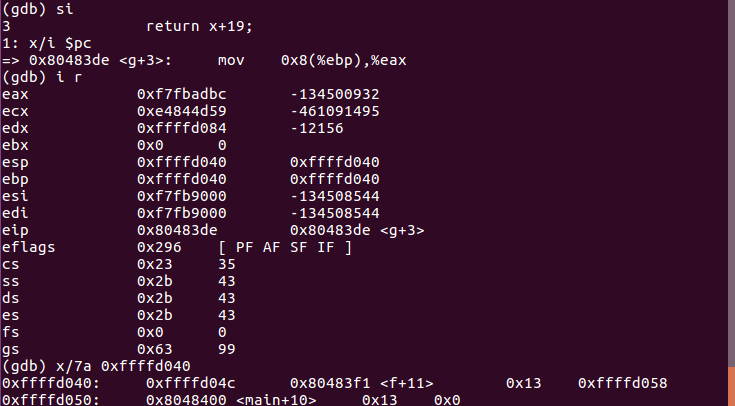

• pushl 0x8(%ebp)将%esp中的8存入栈中

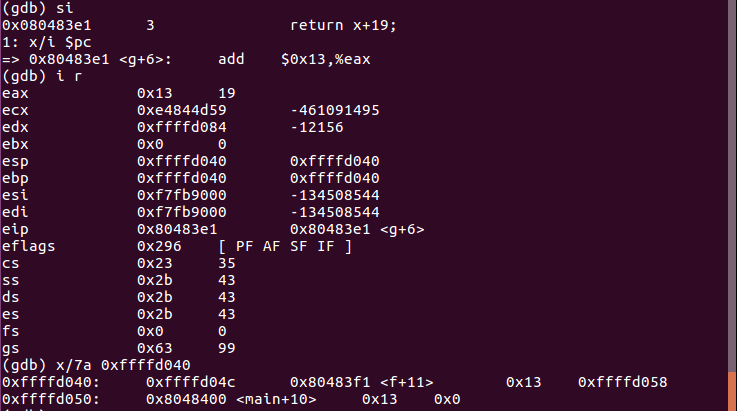

• 将 %eax 与立即数 19 相加

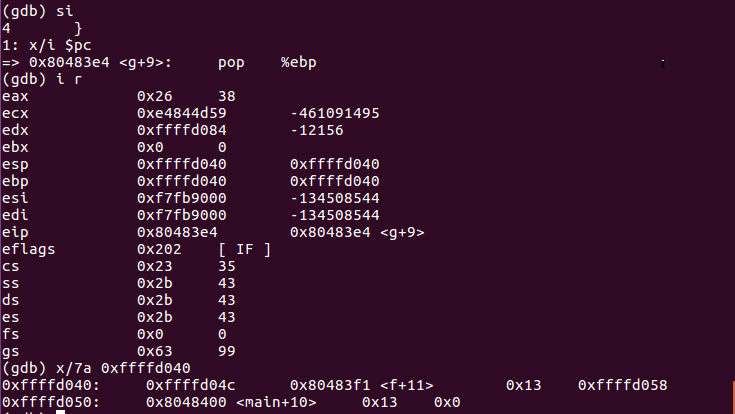

• pop %ebp在g结束前弹栈

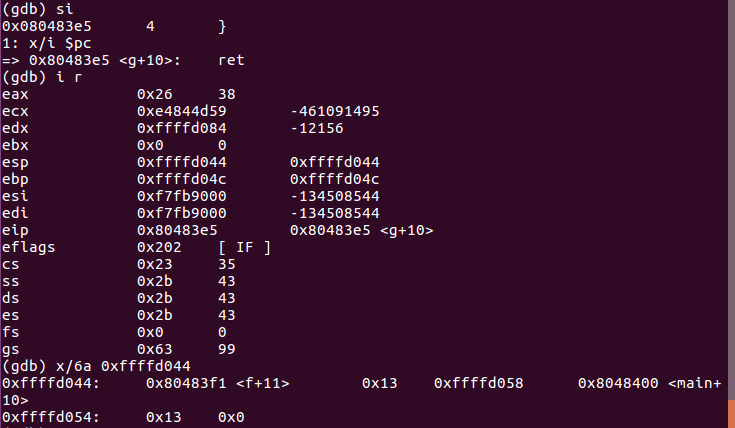

• ret返回g中call的调用位置，结束g函数

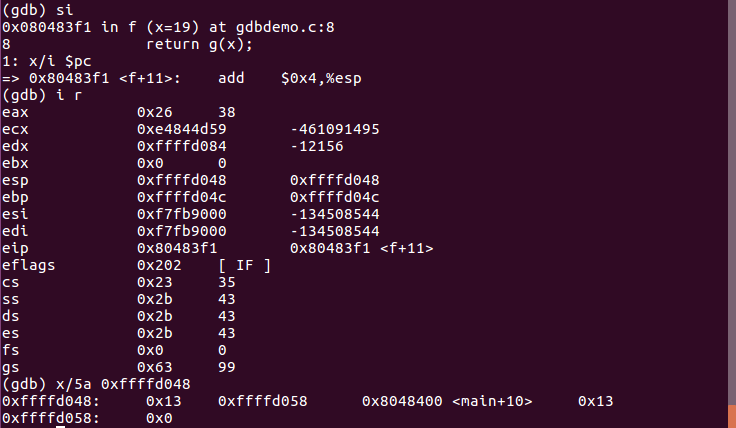

• 将 %esp 与立即数 4 相加

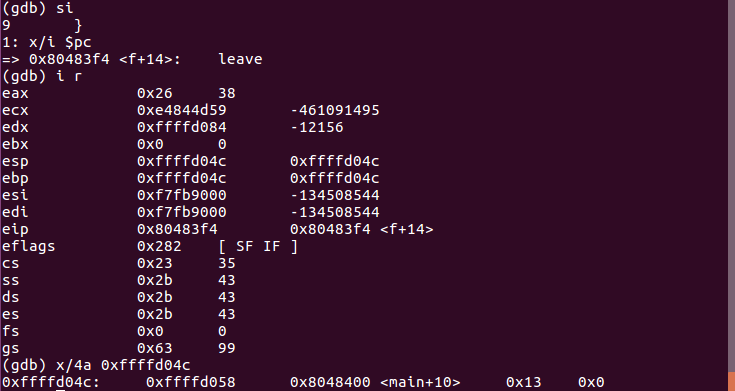

• leave返回准备栈

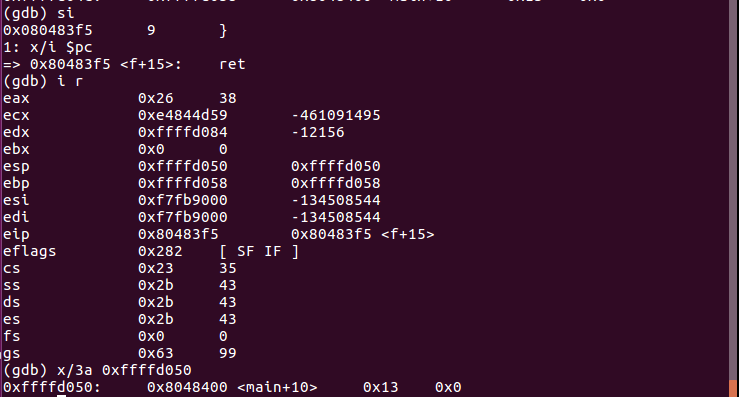

• ret返回f中call的调用位置，结束f函数

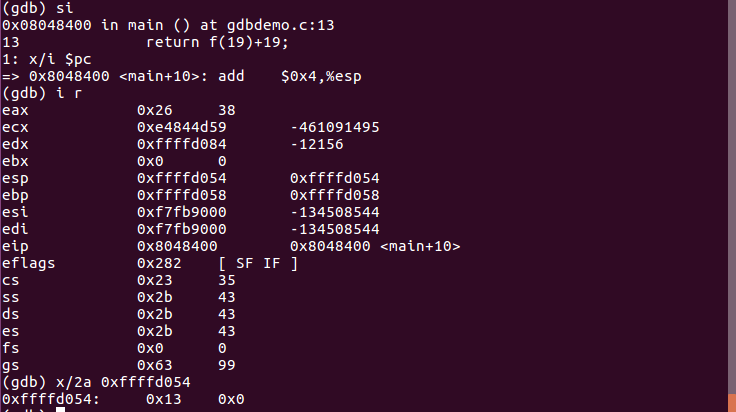

• 进入main函数，将 %esp 与立即数 4 相加

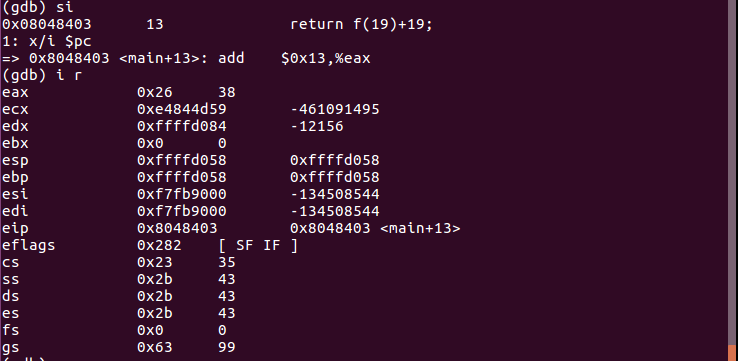

• 将 %eax 与立即数 19 相加

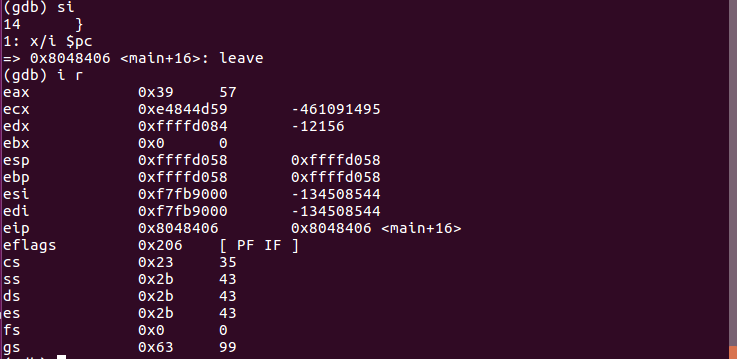

• leave返回准备栈

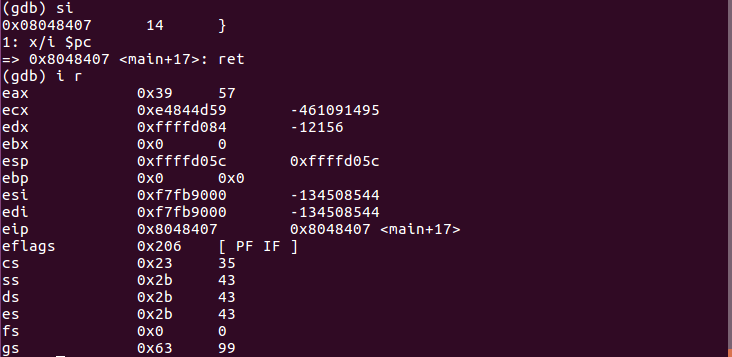

• ret结束main函数


gdb调试分析汇总表

指令	%eip	%ebp	%esp	%eax	堆栈
push $0x13	0x80483f9	0xffffd058	0xffffd058	0xf7fbadbc	0x00000000
call 0x80483e6	0x80483fb	0xffffd058	0xffffd054	0xf7fbadbc	0x13 0x0
push %ebp	0x80483e6	0xffffd058	0xffffd050	0xf7fbadbc	0x8048400 0x13 0x0
mov %esp,%ebp	0x80483e7	0xffffd058	0xffffd04c	0xf7fbadbc	0xffffd058 0x8048400 0x13 0x0
pushl 0x8(%ebp)	0x80483e9	0xffffd04c	0xffffd04c	0xf7fbadbc	0xffffd058 0x8048400 0x13 0x0
call 0x80483db	0x80483ec	0xffffd04c	0xffffd048	0xf7fbadbc	0x13 0xffffd058 0x8048400 0x13 0x0
push %ebp	0x80483db	0xffffd04c	0xffffd044	0xf7fbadbc	0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
mov %esp,%ebp	0x80483dc	0xffffd04c	0xffffd040	0xf7fbadbc	0xffffd04c 0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
mov 0x8(%ebp),%eax	0x80483de	0xffffd040	0xffffd040	0xf7fbadbc	0xffffd04c 0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
add $0x13,%eax	0x80483e1	0xffffd040	0xffffd040	0x13	0xffffd04c 0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
pop %ebp	0x80483e4	0xffffd040	0xffffd040	0x26	0xffffd04c 0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
ret	0x80483e5	0xffffd04c	0xffffd044	0x26	0x80483f1 0x13 0xffffd058 0x8048400 0x13 0x0
add $0x4,%esp	0x80483f1	0xffffd04c	0xffffd048	0x26	0x13 0xffffd058 0x8048400 0x13 0x0
leave	0x80483f4	0xffffd04c	0xffffd04c	0x26	0xffffd058 0x8048400 0x13 0x0
ret	0x80483f5	0xffffd058	0xffffd050	0x26	0x8048400 0x13 0x0
add $0x4,%esp	0x8048400	0xffffd058	0xffffd054	0x26	0x13 0x0
add $0x13,%eax	0x8048403	0xffffd058	0xffffd058	0x26	0x0
leave	0x8048406	0xffffd058	0xffffd058	0x39
ret	0x8048407	0x0	0xffffd05c	0x39

参考资料

• 卢肖明同学的博客《GDB调试汇编堆栈过程分析》
