CI失效分析与整改

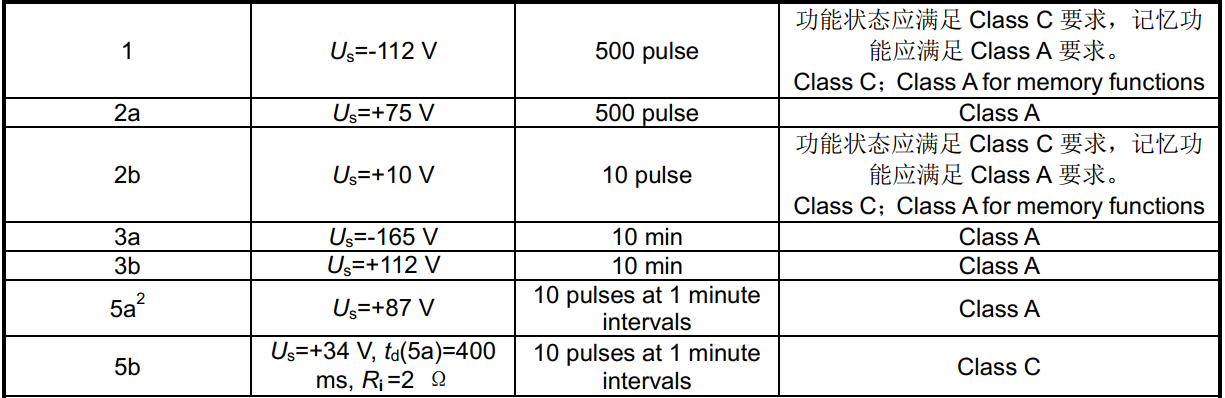

　　设备DV试验CI失效，具体表现为打3a电压设备重启。通过串口判断设备确实重启了，且重启现象为必现现象。

　　

　　整改方案分别尝试从电源输入断电，复位干扰，EN脚干扰3个方向确认问题的原因。

　　电源输入断电的试验：介入电源，测试输入电源波形如下：

　　

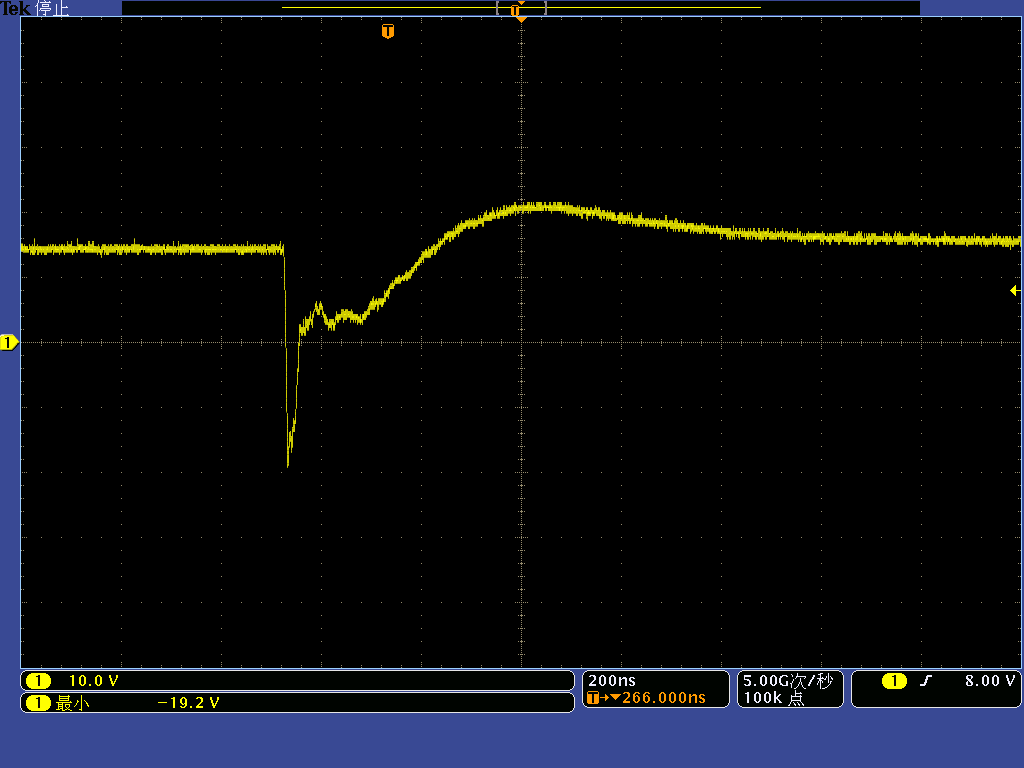

　　比较差的情况，电源断掉-19.2V，宽度约为20ns，理论上是无法对电源输入产生影响的，但是……

　　比较好的情况：

　　

　　打开LT4363输出电压：

　　

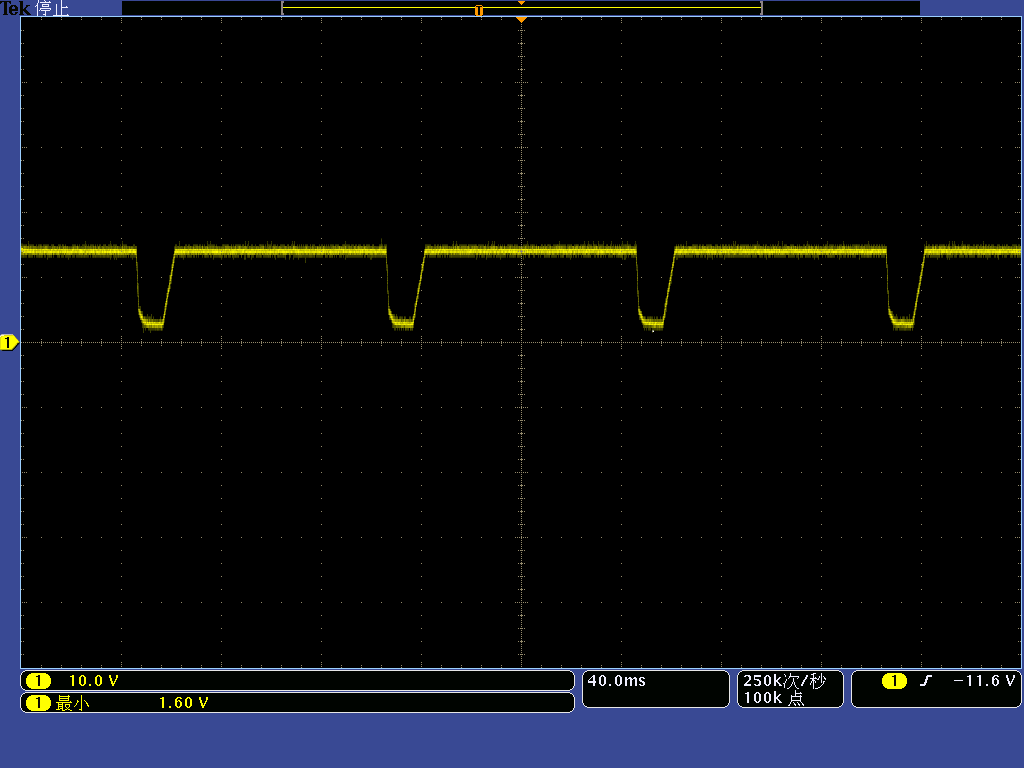

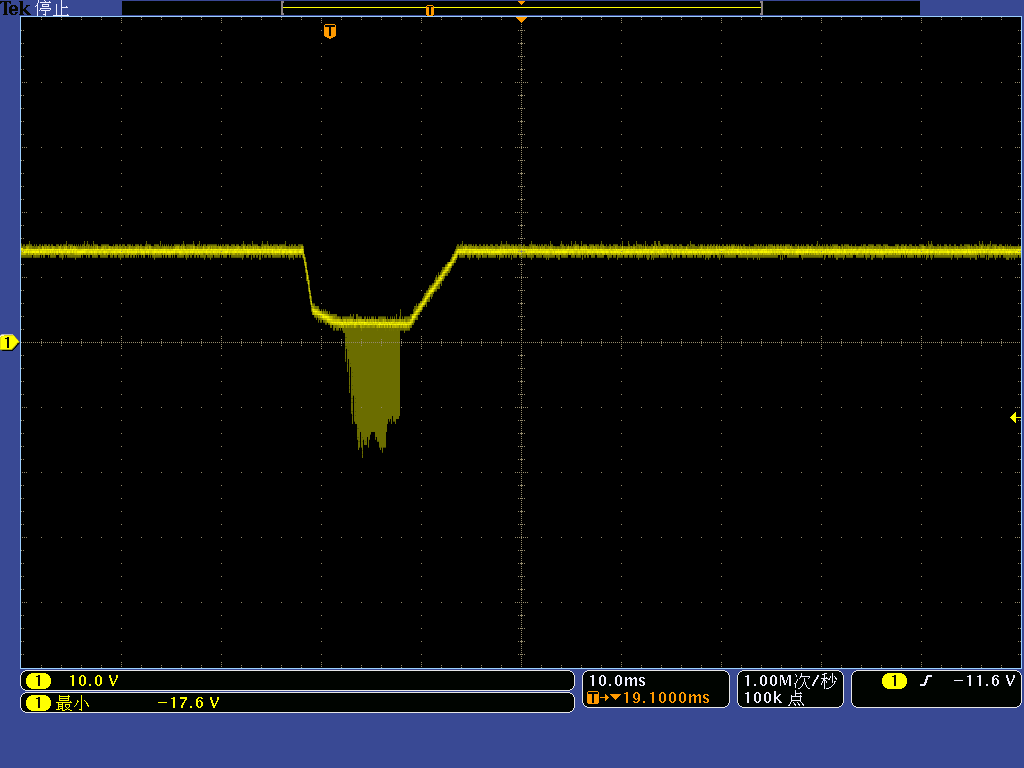

　　周期性呈现断电行为，断电原因为确认。

　　放大一个周期

　　

　　------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

　　在共模电感后添加一个15nF/250V的电容。设备不再重启。测试共模电感后的波形如下：

　　

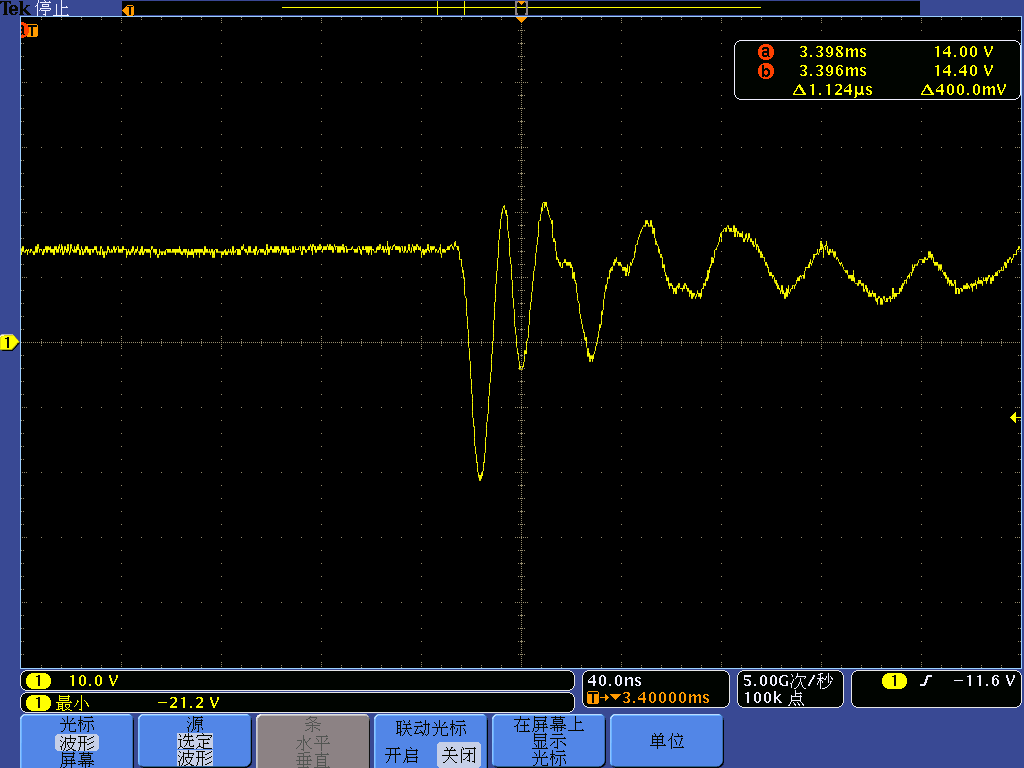

　　似乎无明显改善，为-21.2V，但是脉宽窄了很多为8ns左右。但是设备确实未有再重启的现象。

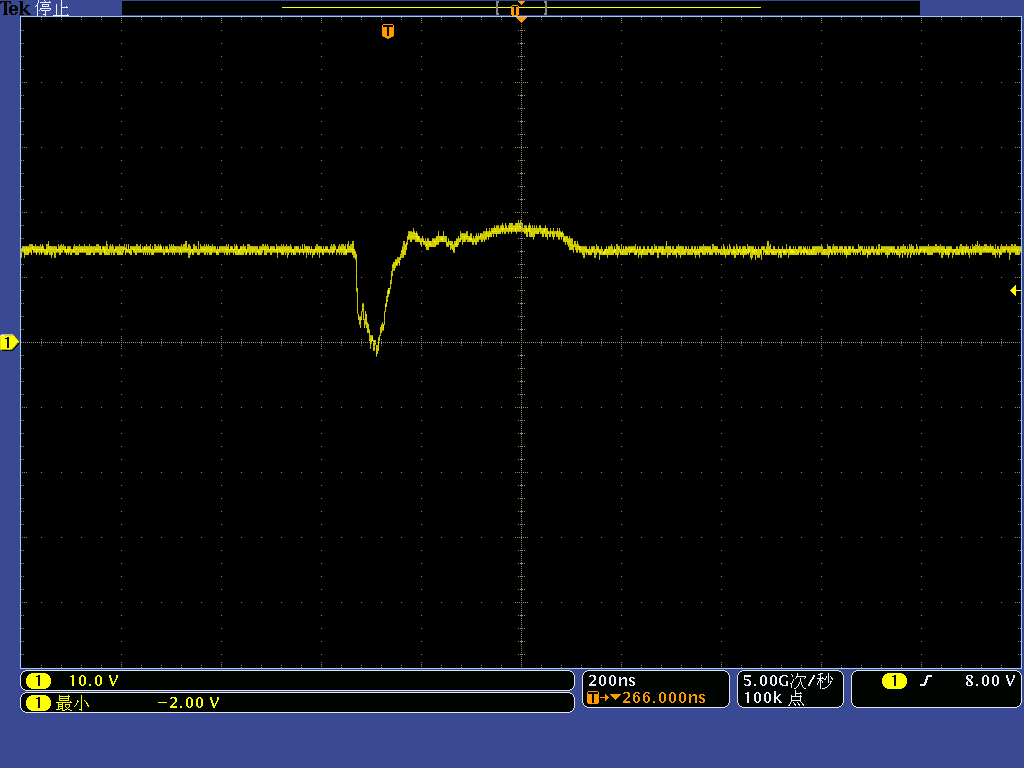

　　再增加一个15nF/250V电容，测试共模电感后端输入。

　　

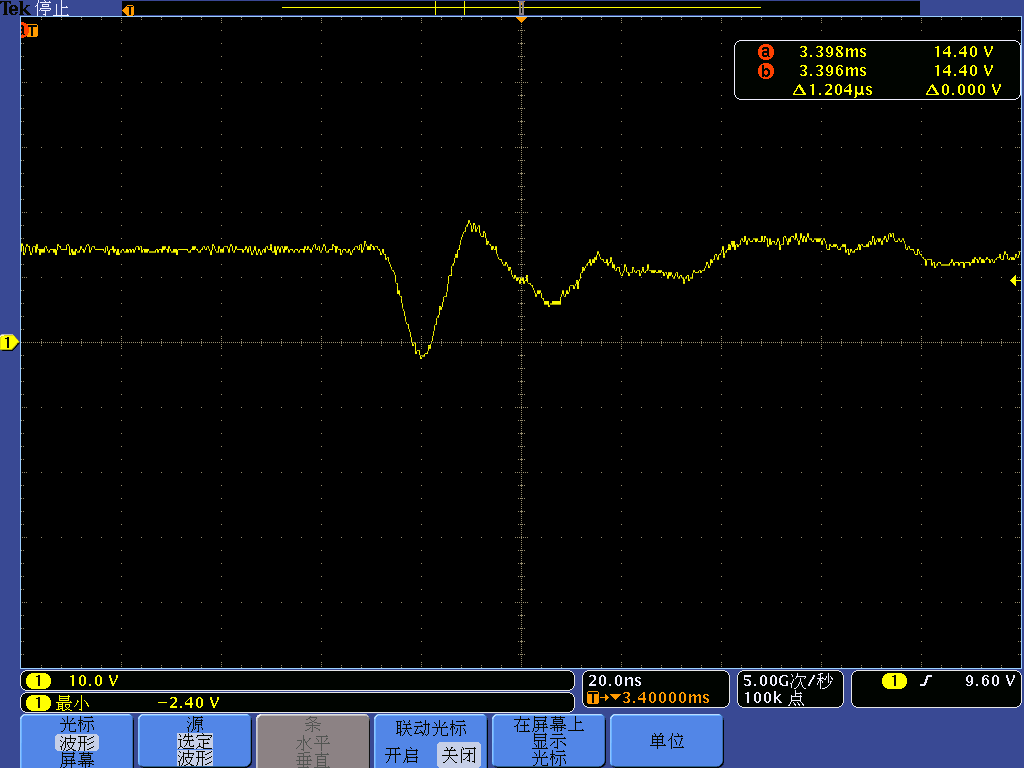

　　基本上没有负电压了，脉宽进一步降低10ns@8V，此种状态不会引起问题，将设备装机架上天线测试，使用Data-QC测试没有问题。

　　所以，复位，EN脚也不测试了，基本认为问题解决，待改版后做正式验证试验。

　　此种加电容的方法不会对其他已完成的DV试验产生影响。











　　
