PowerDesigner从SqlServer数据库导入数据模型

Powerdesigner 从数据库导入数据 第一步， 打开 powerdesigner， 在菜单选择 【File】 选项， 然后在弹出的下拉单中选择 【Reverse Engineer】选项，再选择【Database】选项

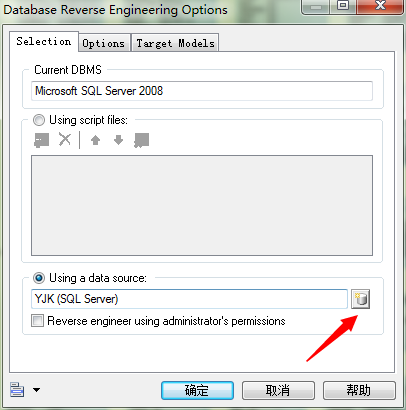

第二步 可以选择【Using a data source】选项右边的按钮

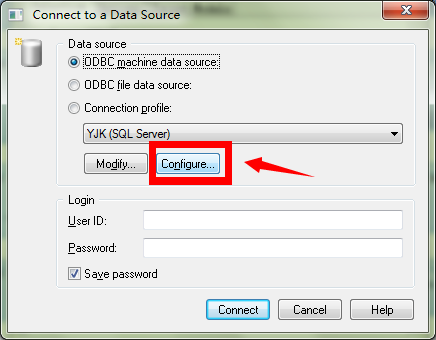

第三步 弹出【Connect to a Data Source】对话框 ，点击配置

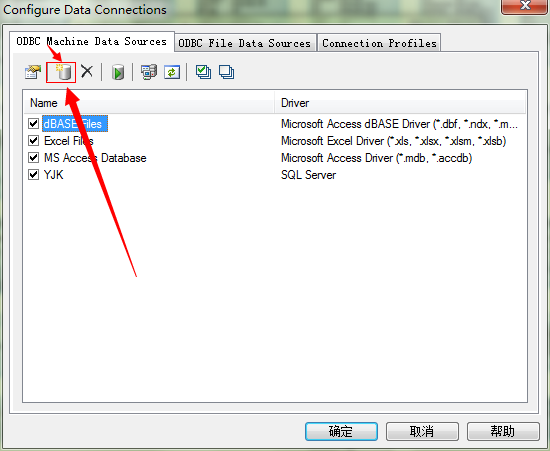

第四步 创建一个新的ODBC连接

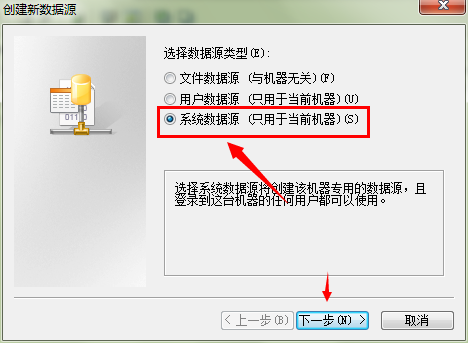

第五步在弹出的对话框，选择【系统数据源】选项，然后点击下一步

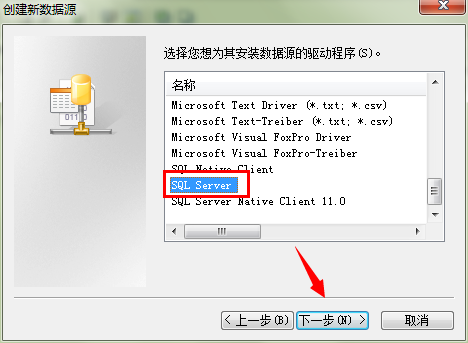

第六步在弹出的对话框，选择驱动程序，这里选的是SqlServer，然后点击下一步

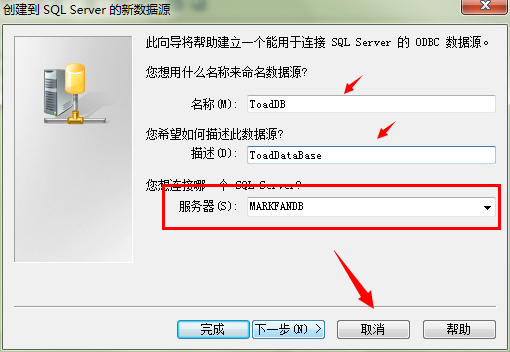

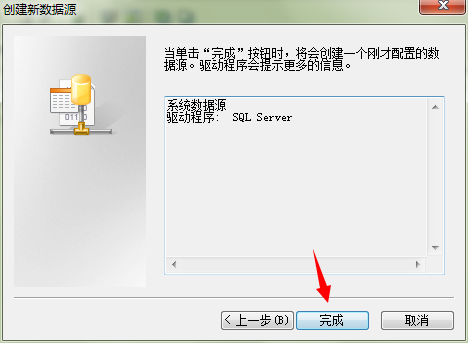

第七步，点击完成，填写名称描述和连接的服务器名称

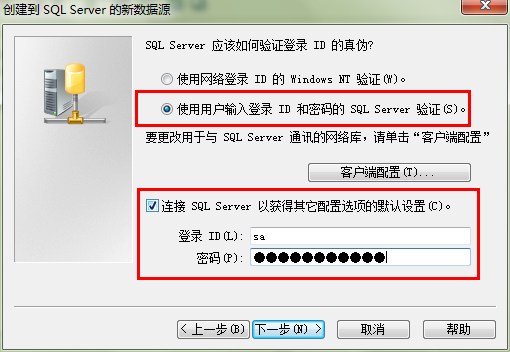

第八步选择验证方式和用户，密码

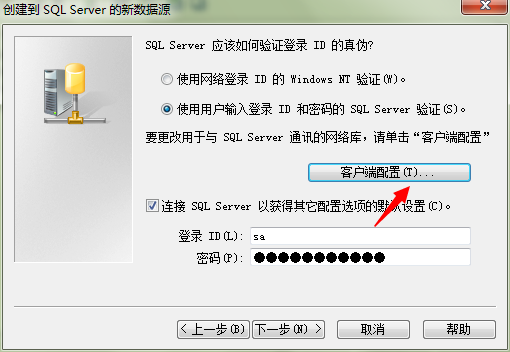

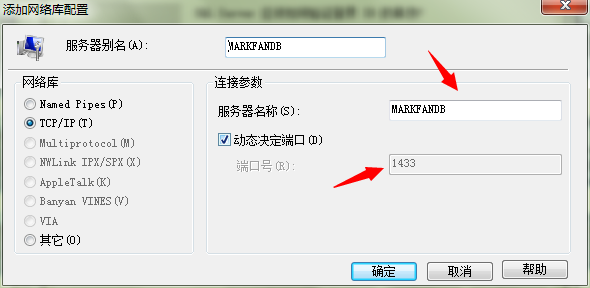

第九步 客户端配置

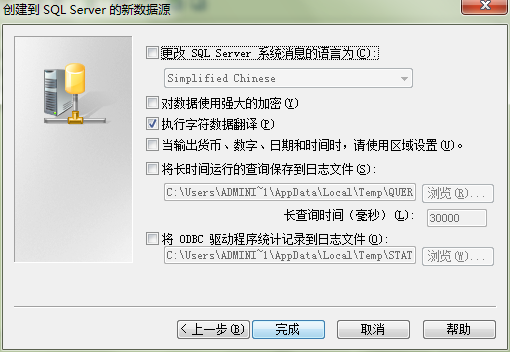

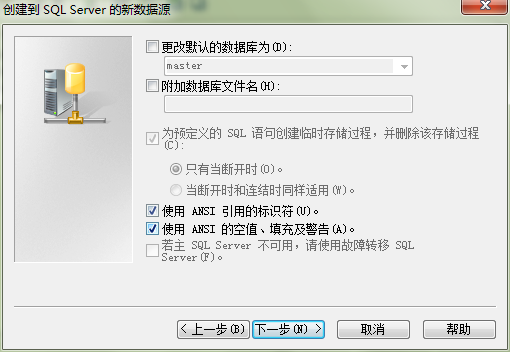

第十步，点击下一步，开始导入

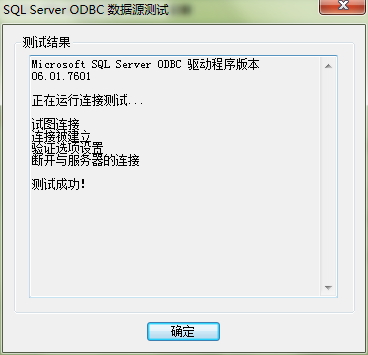

测试连接结果

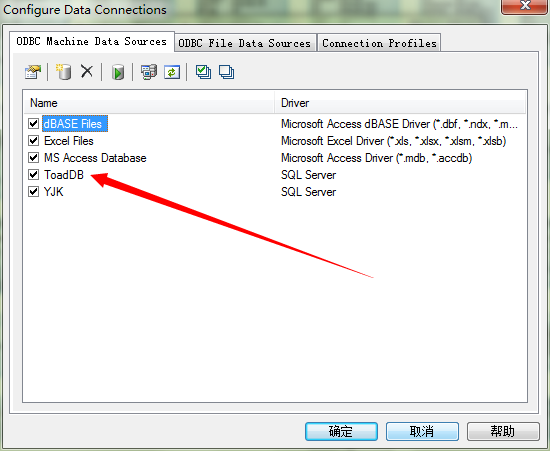

配置成功后保存

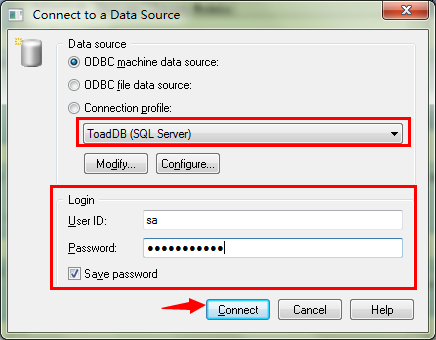

连接到数据库

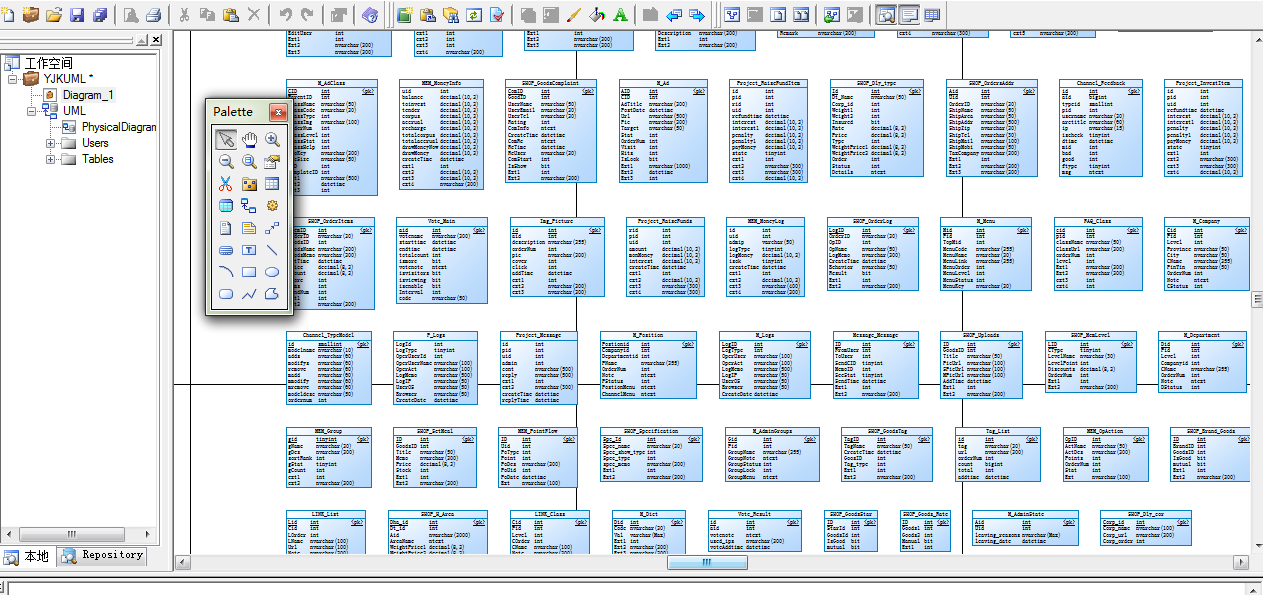

数据表导入成功
