MEP风管对齐方式

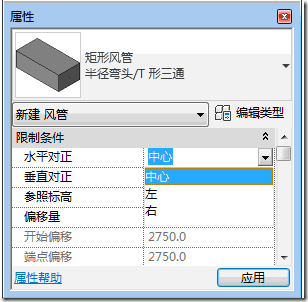

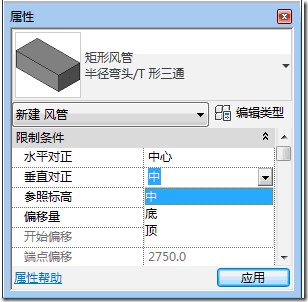

MEP中为风管分别提供了三种水平和垂直对齐方式。

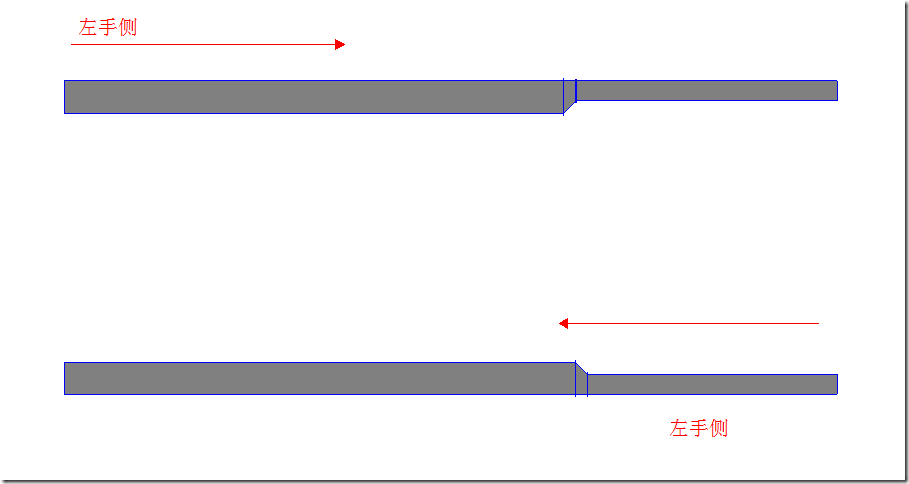

采用这三种对齐方式的效果，不仅和该处选择的对齐方式有关，还与风管的绘制方向有关。下图所示为将水平对正设定为左时的两种不同效果。上风管为左到右方向绘制，下风管为右到左绘制。

一种较为简单的对齐方式为假设你正对着绘制方向，左对齐就是用你左手边那条边线对齐，右对齐就是以你右手边那条边线对齐。上图中，两段风管都是在左手边。
