运放+线性光耦+运放=隔离的电路

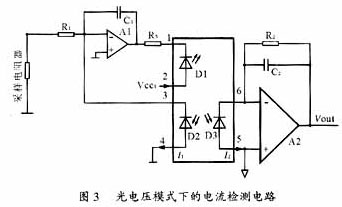

Vin大于0V时，通过R1使A1的“－”端高于0V，A1输出变低，D1发光，D2接收到D1的光产生光电流，使A1的“－”端电压下降。这是一个闭环的负反馈电路，因A1的增益非常高，其结果是使得A1的“－”端电压接近0V，流过D2的电流为Vin/R1。
D3与D2在同一个环境内，其接收的光都是D1发出的，D3的光电流与D2的相同，等于Vin/R1，运放A2是一个电流电压转换电路，输出电压为：
Vout＝I2*R2＝(Vin/R1)*R2
即：Vout＝R2/R1 ×Vin
