altium designer 进行bga fanout 设置 (可以对某个net扇出)

转载于：http://bbs.elecfans.com/jishu_521995_1_1.html



altium designer PCB工具进行BGA Fanout时,为了确保能够正常扇出，需要进行如下设置：1.规则设置
快捷键D+R,设置如下几项：
1）
clearence间距设置
2）
width线宽设置
3）
Via过孔大小设置
4）
Fan out control BGA扇出的方式设置

其中，要更具你需要扇出的BGA芯片的实际引脚间距，进行上述1-4项恰当设置，否则不能够正常扇出。

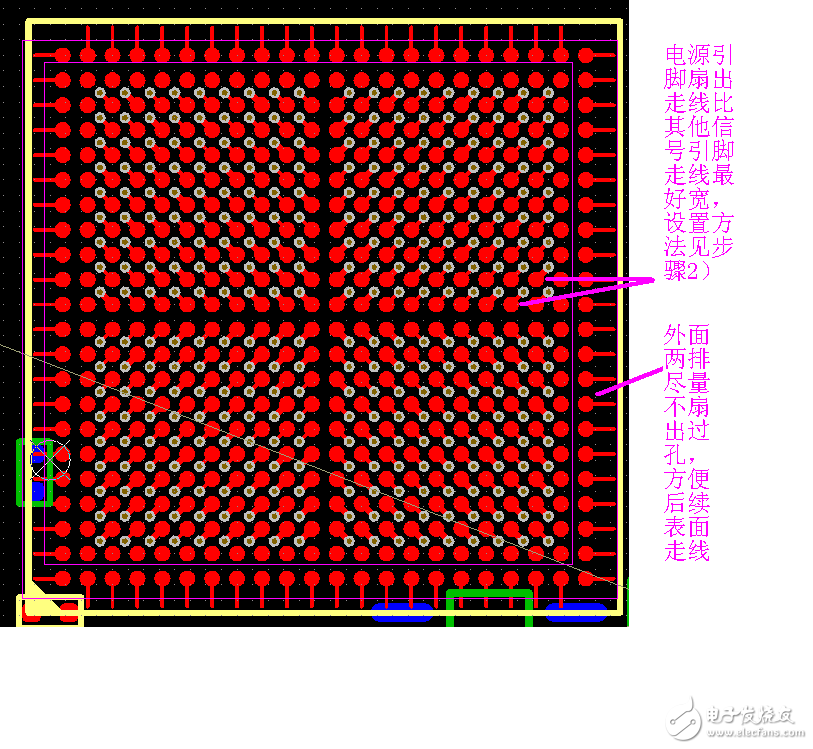

5）选择两种方式进行扇出执行
a.选择需要扇出的bga芯片，右键->component actions->fanout component，设置您需要的选型，执行就可以了
b.auto rute->fanout->component，选择目标BGA芯片或者选择网络nets，区域room。。。等等，此项可以详细试一试。

<ignore_js_op>
