OSPF配置实例
本文详细介绍了一个使用OSPF协议进行路由器配置的例子。通过四个路由器R1、R2、R3和R4的配置步骤，展示了如何设置IP地址及进行OSPF区域配置。此配置实现了不同子网间的通信。

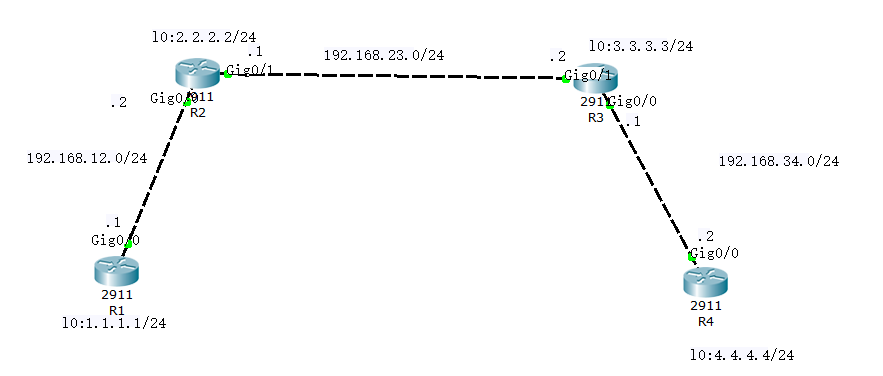

拓扑图如下:
先设置好各路由器的IP地址等
R1配置
en 进入特权模式
conf t 进入全局配置模式
hostname R1 修改路由器名称为R1
no ip domain-lookup 去除域名解析
int g0/0
ip addr 192.168.12.1 255.255.255.0
no shut
int l0
ip addr 1.1.1.1 255.255.255.0
no shut
R2配置
en 进入特权模式
conf t 进入全局配置模式
hostname R2 修改路由器名称为R2
no ip domain-lookup 去除域名解析
int g0/0
ip addr 192.168.12.2 255.255.255.0
no shut
int g0/1
ip addr 192.168.23.1 255.255.255.0
no shut
int l0
ip addr 2.2.2.2 255.255.255.0
no shut
R3配置
en 进入特权模式
conf t 进入全局配置模式
hostname R3 修改路由器名称为R3
no ip domain-lookup 去除域名解析
int g0/1
ip addr 192.168.23.2 255.255.255.0
no shut
int g0/0
ip addr 192.168.34.1 255.255.255.0
no shut
int l0
ip addr 3.3.3.3 255.255.255.0
no shut
R4配置
en 进入特权模式
conf t 进入全局配置模式
hostname R4 修改路由器名称为R4
no ip domain-lookup 去除域名解析
int g0/0
ip addr 192.168.34.2 255.255.255.0
no shut
int l0
ip addr 4.4.4.4 255.255.255.0
no shut
接下来是路由配置
R1配置
en
conf t
router ospf 1
router-id 1.1.1.1
network 192.168.12.0 0.0.0.255 area 0
network 1.1.1.1 0.0.0.255 area 0
R2配置
en
conf t
router ospf 1
router-id 2.2.2.2
network 192.168.12.0 0.0.0.255 area 0
network 192.168.23.0 0.0.0.255 area 0
network 2.2.2.2 0.0.0.255 area 0
R3配置
en
conf t
router ospf 1
router-id 3.3.3.3
network 192.168.34.0 0.0.0.255 area 0
network 192.168.23.0 0.0.0.255 area 0
network 3.3.3.3 0.0.0.255 area 0
R4配置
en
conf t
router ospf 1
router-id 4.4.4.4
network 192.168.34.0 0.0.0.255 area 0
network 4.4.4.4 0.0.0.255 area 0
