单片机防反向充电电路分析

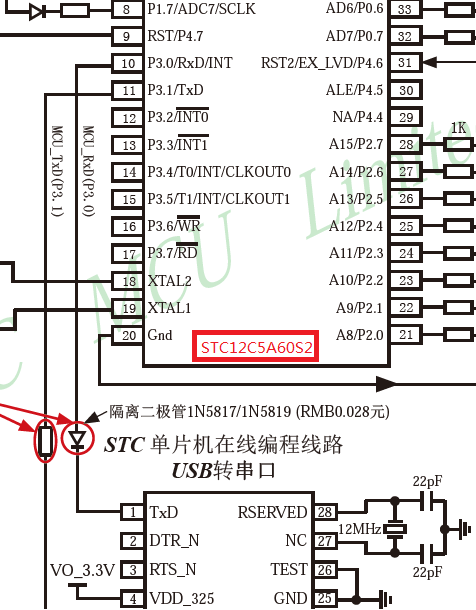

该图片摘自《STC12C5A60S2.pdf》第29页



该电路的实现USB转串口模块与单片机模块电源隔离，从而方便下载程序。

实现过程分析：

1.单片机端断电时，USB转串口RxD端口处于输入态（高阻态），不足以驱动单片机；USB转串口TxD端口，受二极管反向阻断，无法对单片机供电；从而实现电源隔离。

2.单片机下载程序时，单片机端上电。

   Mcu_TxD P3.1线路300欧姆的电阻不足以影响数据正常传输；

   Mcu_RxD P3.0线路，传输数据1时，单片机RxD和USB转串口TxD端都是高电平，二极管不导通，读取到的数据自然是高电平；传输数据0时，单片机TxD端高电平而USB转串口TxD端低电平，二极管导通，读到的数据为低电平。



该电路实现要诀是STC12C5A单片机串口空闲时是高电平，空闲时是低电平的话就无法实现。

以上，抛砖引玉，仅供参考。
