NodeMCU的GPIO口

Arduino的引脚号与NodeMCU的GPIO口直接对应，NodeMCU的GPIO函数pinMode, digitalWrite, DigitalRead也是和Arduino中相同,如果要读取GPIO2引脚的电平，可以使用digitaiRead(2);

引脚号0 - 15可以被用作 INPT, OUTPUT,或者 INPUT_PULLUP。Pin 16可以被用作 INPUT, OUTPUT或INPUT_PULLDOWN_16，初始化时，所有引脚被配置为INPUT。

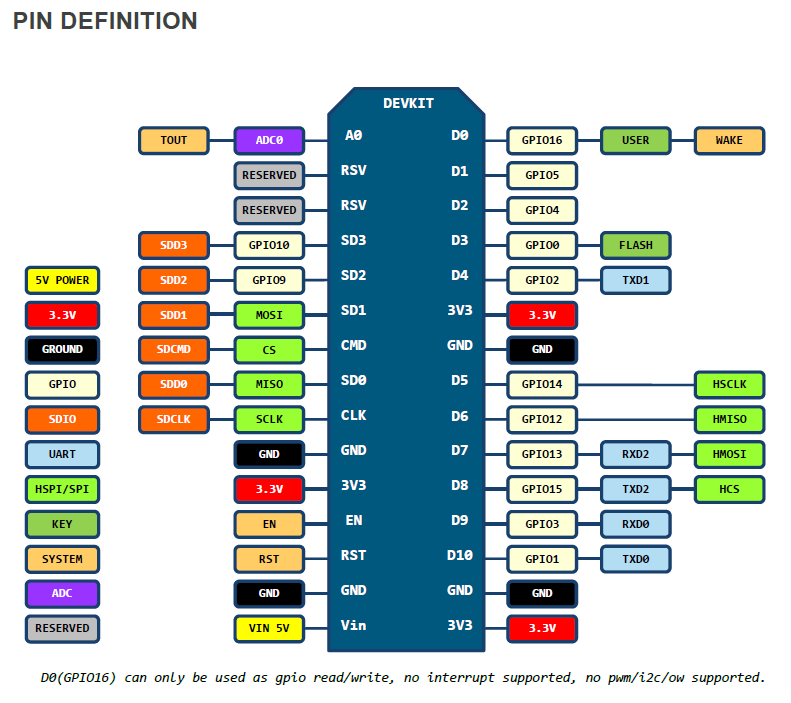

图1-1 NodeMCU引脚图

使用NodeMCU点亮LED灯

新建工程，将GPIO16口设置为输出端口，编程实现使得GPIO16口上的Led灯交替闪烁。

 1 /*-----------------------------------------
 2         written by helio, 2019
 3 HelloNodeMcu.ino - 使用NodeMCU点亮一个LED灯
 4 ------------------------------------------*/
 5
 6 const int LedPin = 16;
 7
 8 void setup()
 9 {
10   pinMode(LedPin, OUTPUT); // 将引脚设置为输出
11 }
12
13 void loop()
14 {
15   digitalWrite(LedPin, HIGH);
16   delay(1000);
17   digitalWrite(LedPin, LOW);
18   delay(1000);
19 }
