SDN第5次上机作业

实验目的

1、搭建如下拓扑并连接控制器
2、下发相关流表和组表实现负载均衡
3、抓包分析验证负载均衡

实验步骤

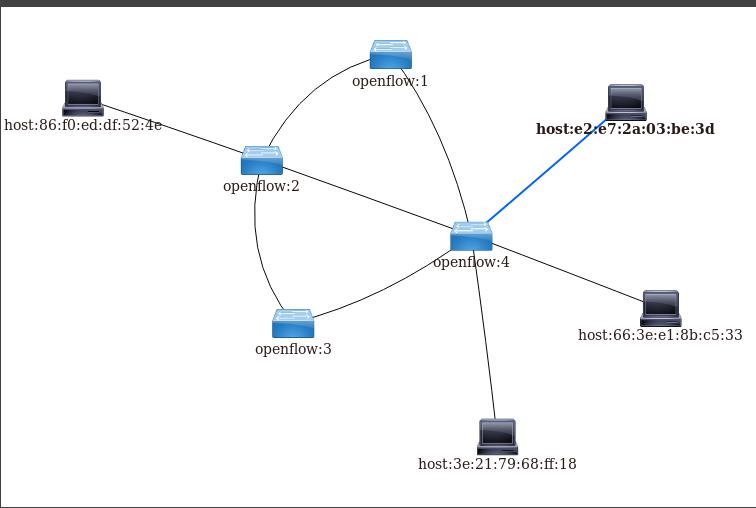

1.建立以下拓扑，并连接上ODL控制器。

提交要求：ODL拓扑界面截图

2.利用ODL下发组表、流表，实现建议负载均衡

提交要求：利用sudo ovs-ofctl dump-flows br0 -O OpenFlow13及 sudo ovs-ofctl dump-groups SW -O OpenFlow13查看的截图

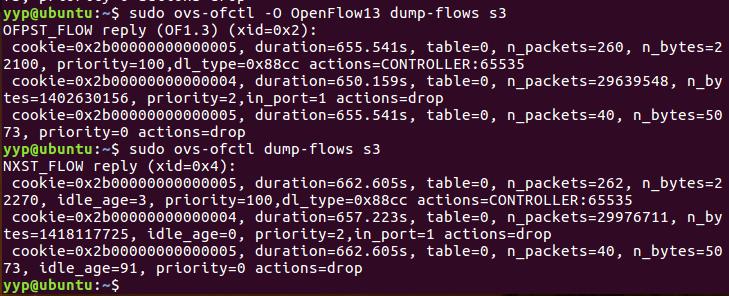

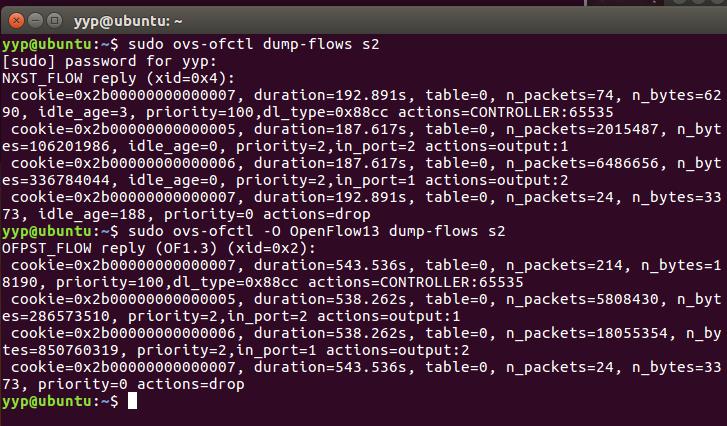

此时s2,s3的流表，可以看到数据包都被drop

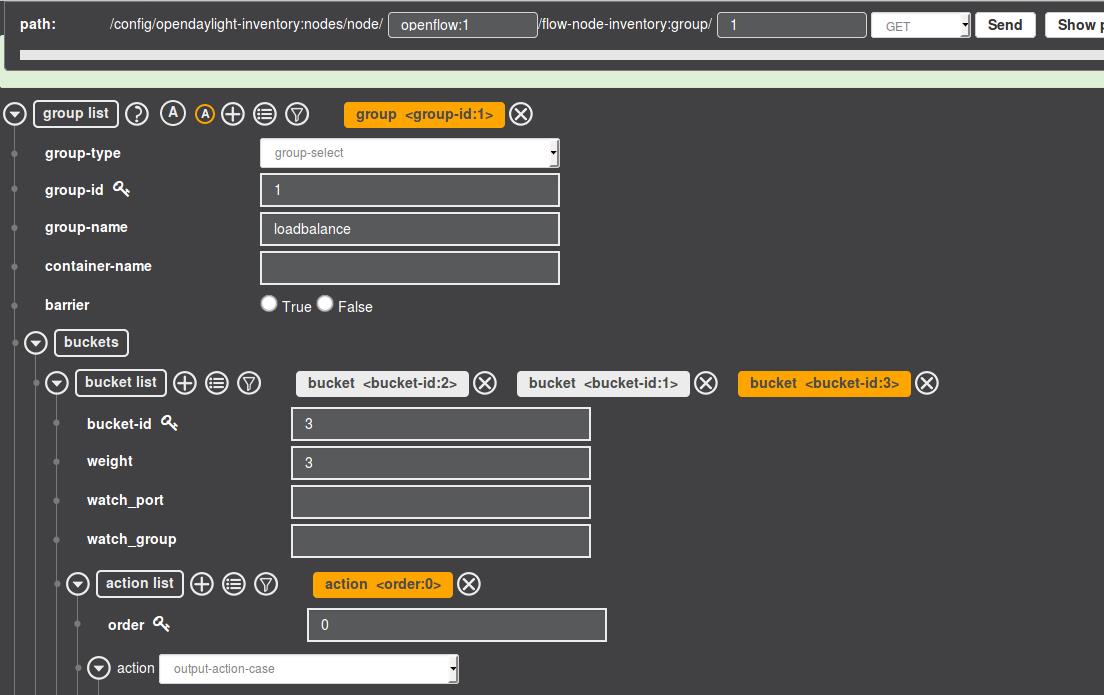

下发组表：

查看s1的组表

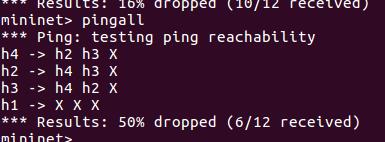

此时h1ping不通

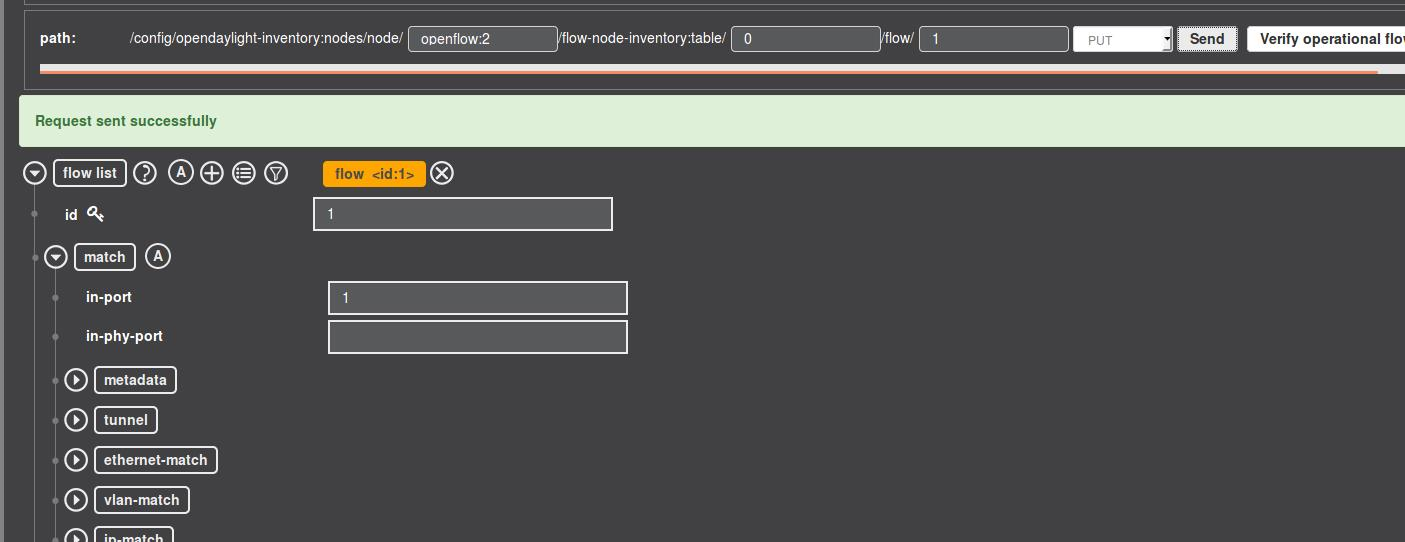

下发流表

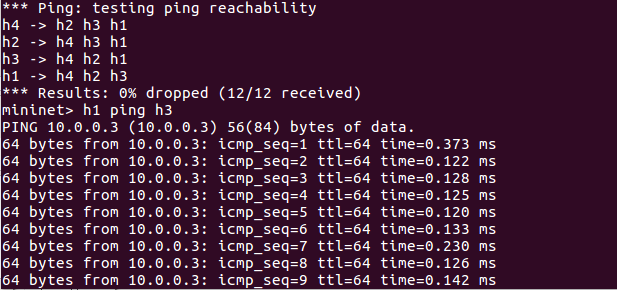

下发流表完测试：

3.利用Wireshark验证负载均衡的实现

提交要求：分别对s4各个端口进行抓包，验证负载均衡

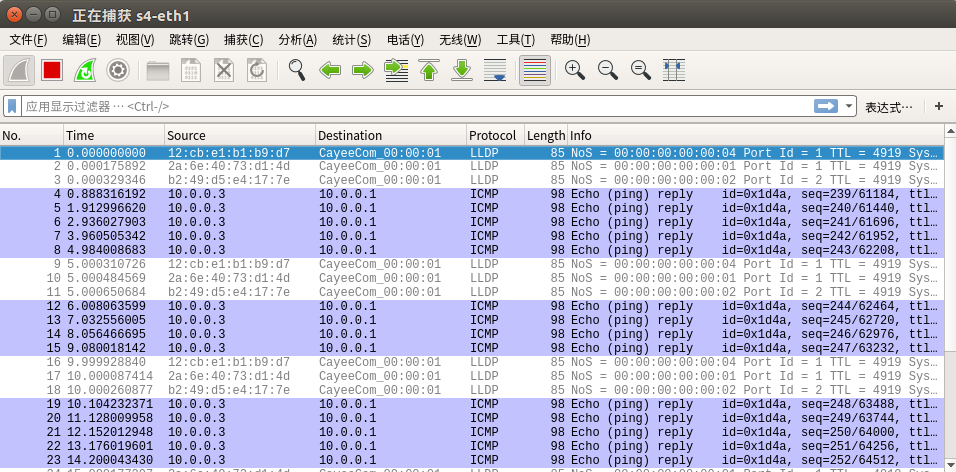

• s4-eth1

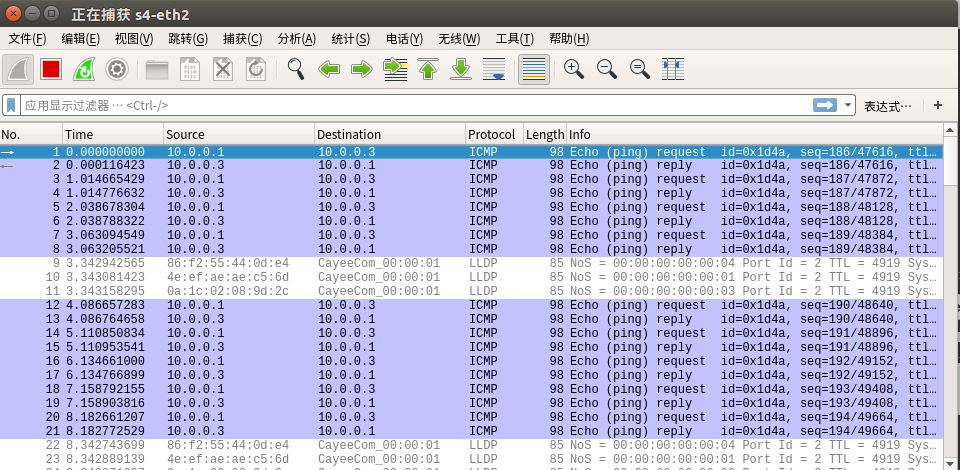

• s4-eth2

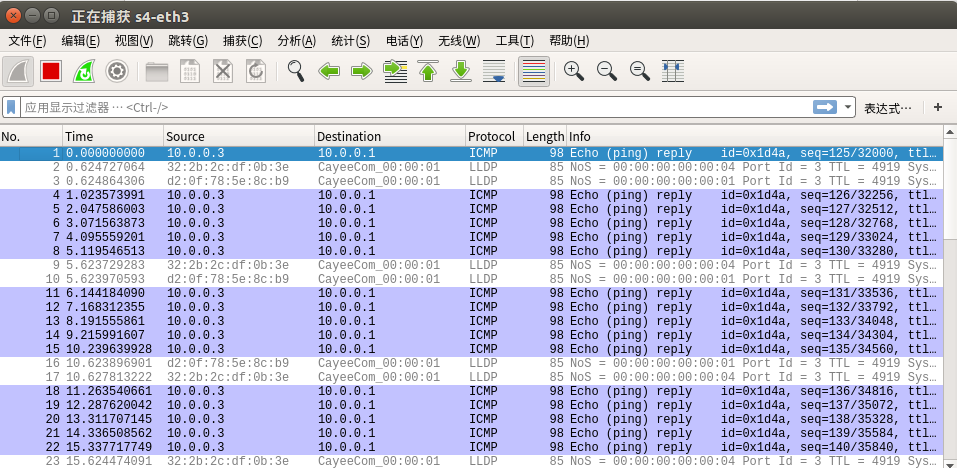

• s4-eth3
