【OP放大器】非理想的OP放大器的情况

下面举几个实际应用中不能作为理想的OP放大器处理的例子

1. 放大倍数在1000倍以上
2. 信号电平在10mV以下
3. 当输入端口间连接10K欧以下的电阻时
4. 对象是频率信号高于数十千赫时
5. 上升速度必须很高
6. 希望大电流、大振幅的输出

1和2的问题本质上不是放大倍数而是OP放大器的偏置和偏差。因此，放大倍数的真正界限不是由放大倍数决定的，而是由该放大器如何稳定、低噪声（也就是说由输入换算的来自零点的误差和噪声）决定的。

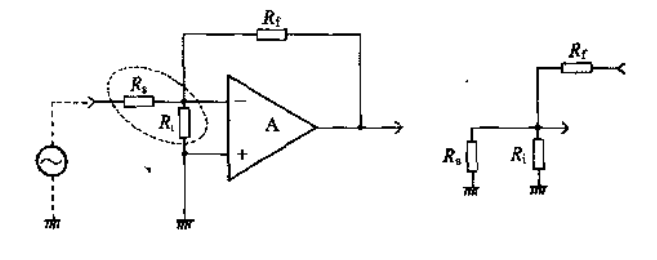

3的问题如下：输入电阻并联接地变小了，不能作为理想运放去对待

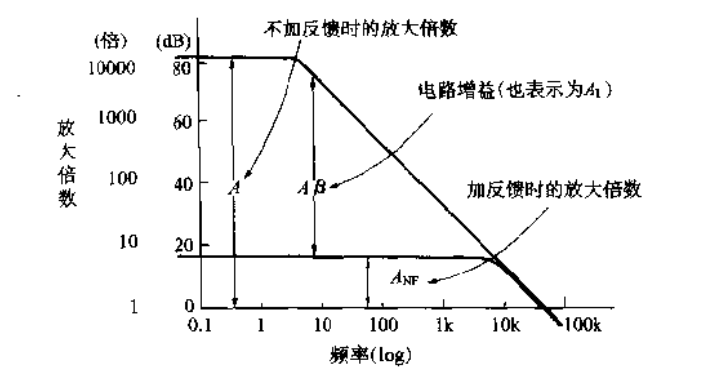

4的问题如图：从fo这个频率开始网上，频率每上升一位数，放大倍数以十分之一的比例下降。

5的问题：普通的OP放大器有不同的性质，输出不能迅速地上升，通用的OP放大器每1us最大0.3-0.5V

6的问题：输出振幅收到电源电压的影响，输出电流大致为10mA，这个是单片OP电路，如果有外部电路的支持或者使用大输出用OP放大器。扩大到数A数百V也不是问题

非理想OP的使用方法：

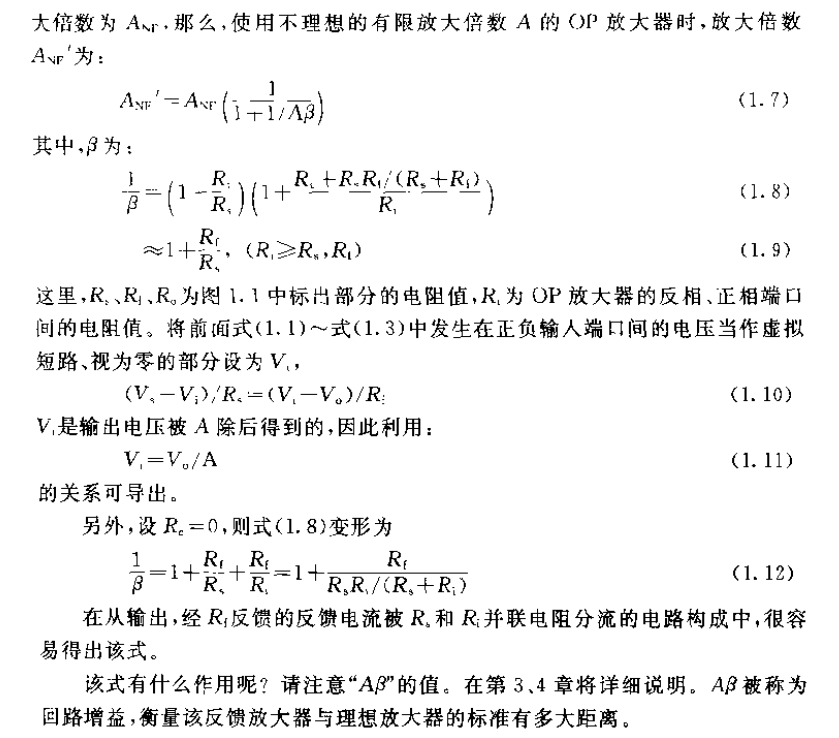

放大倍数有限时：

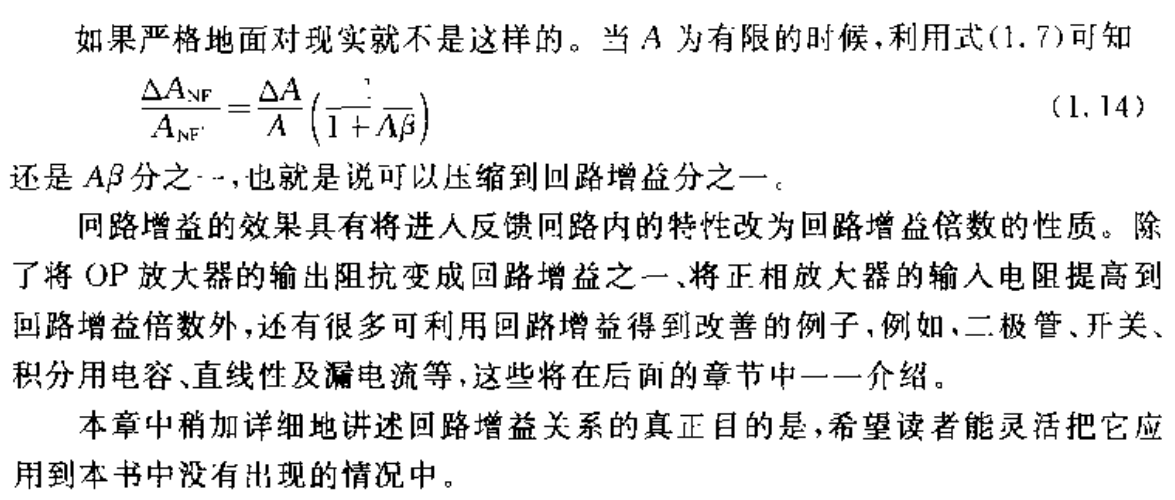

 回路增益的效果：
