网络控制器intel 82599, powerpc 830的BD描述符结构



一、Intel 82599的BD结构

1、文档名称“82599-10-gbe-controller-datasheet.pdf”，可以从intel官网上下载。

     https://www.intel.cn/content/www/cn/zh/embedded/products/networking/82599-10-gbe-controller-datasheet.html?wapkw=82599

2、接收BD结构分为两种，一种是传统的BD结构，一种是高级的BD结构。

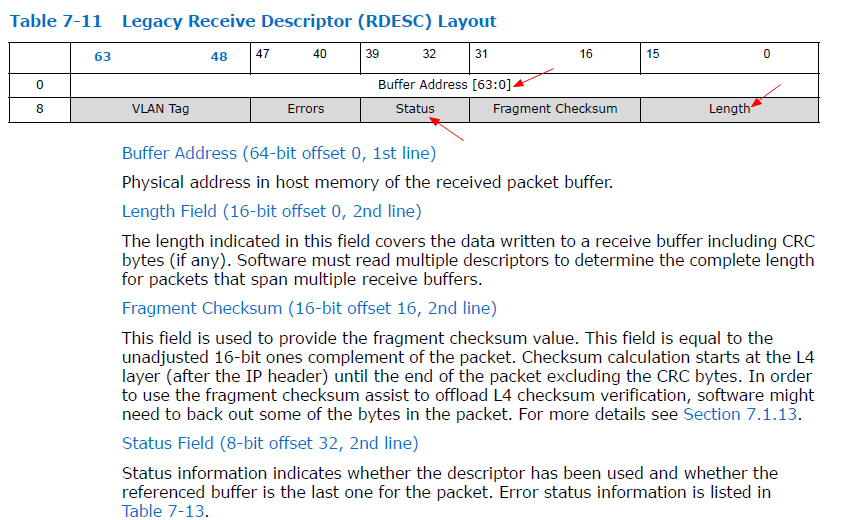

     传统的BD结构就可以有助于理解收发流程

　　



    （1）最重要的BD成员是接收地址、报文长度、状态位。

　　　　接收地址用于指示DMA将报文放到内存中哪个物理位置。

　　　　报文长度表示此次接收报文的长度。

　　　　状态位用于硬件和软件之间的交互，此BD的处理情况，硬件是否可以继续用这个BD接收？

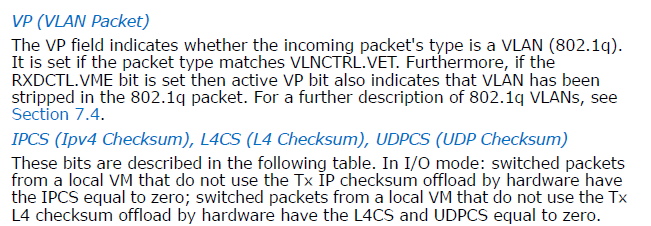

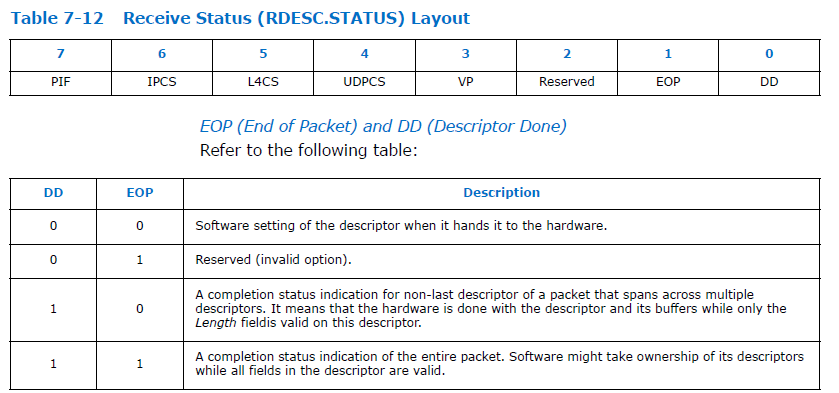

　　（2）BD状态位的分析

　　　　

　　　　



　　　　最重要的就是DD和EOP，分别表示硬件接收了报文，还是软件已经处理了报文，其他字段只是辅助性的。

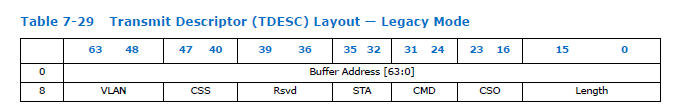

3、发送BD，也分为两种格式，一种是传统的，一种是高级的。我们只分析传统格式即可。

　　

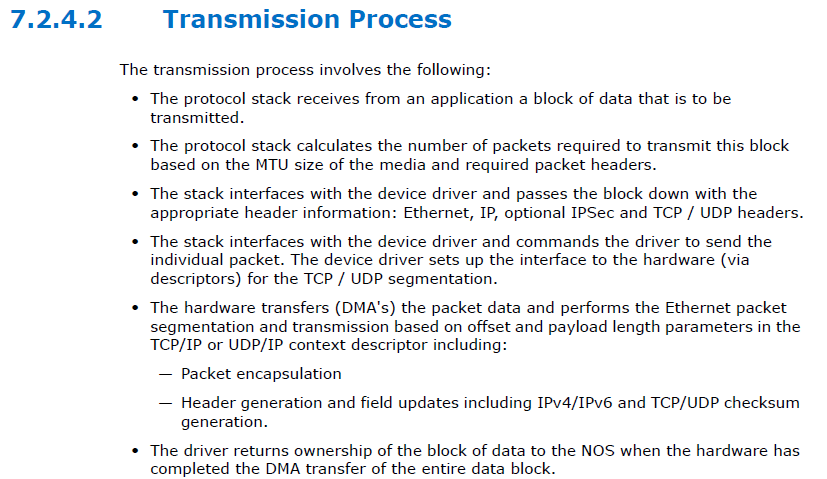

4、发送流程：基本思路是软件填bd, 硬件发送完成后通过中断反馈状态信息。

　　

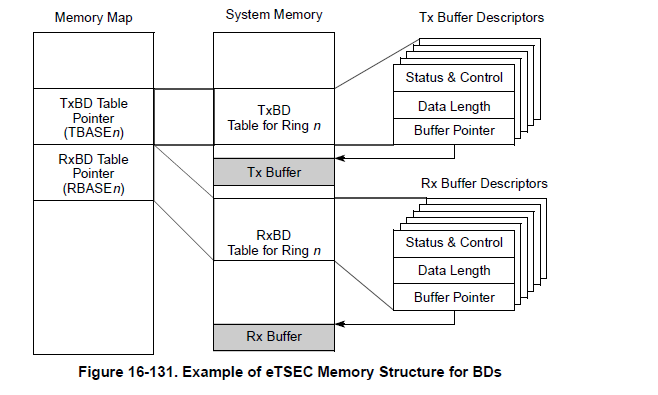

二、powerpc 830的BD结构

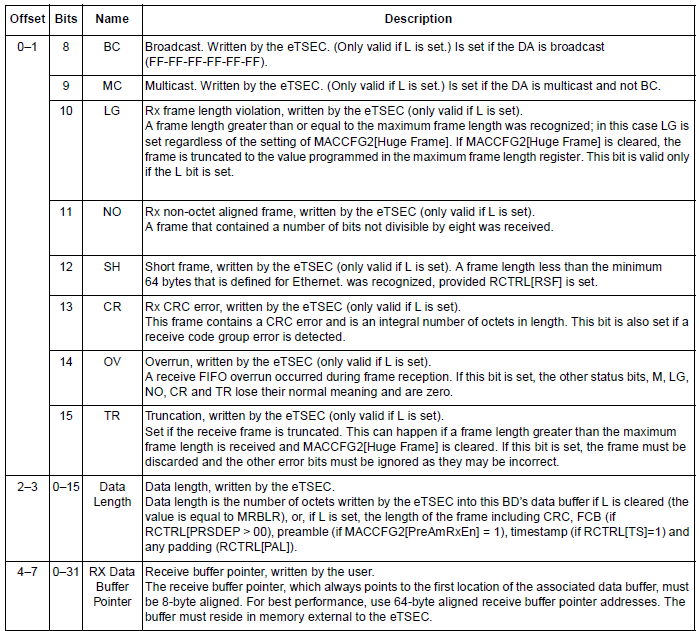

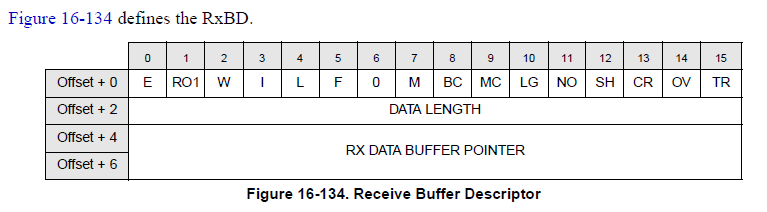

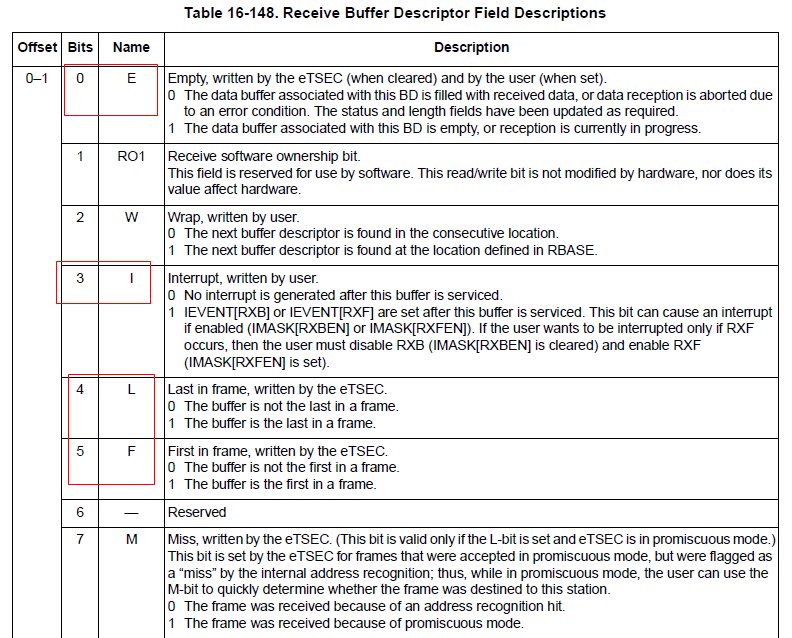

1、接收BD结构

　　

　　　　



 　　

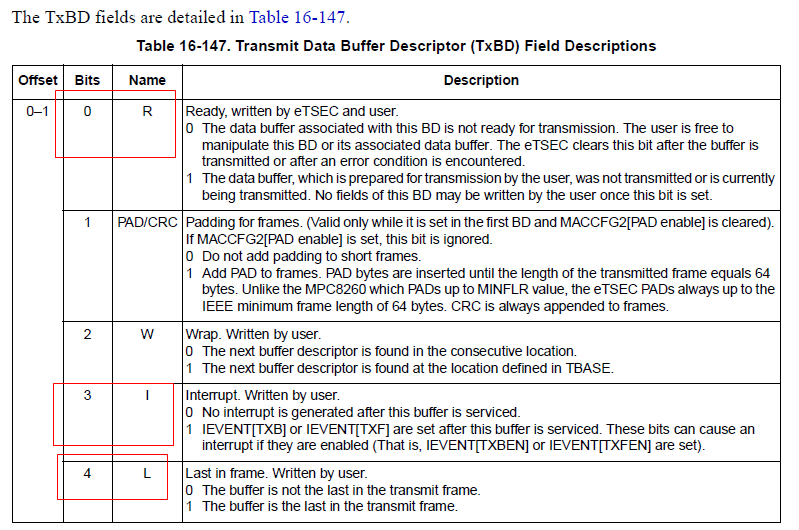

2、发送BD结构

　　
