步进电机驱动器的教程

现在手中有四种驱动器。

正点原子的   ，淘宝一家42BYGH34，DKC-230A,IRLIA MR2

其中DKC-230A

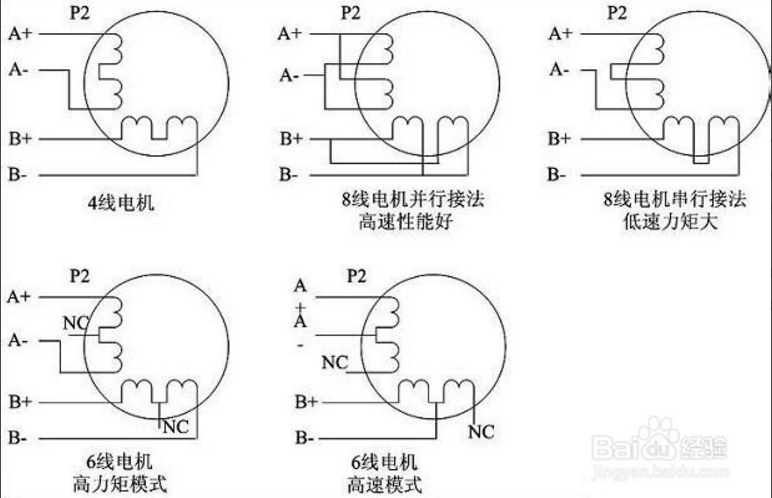

配套的电机为ican 42H2p的四线，红绿黄蓝，分别对应驱动器的A+，A-,B+ ,B-





淘宝店TB6600驱动器资料在https://pan.baidu.com/s/1c1Rv3aw

42BYG34电机四根线，黑绿红蓝分别接驱动器A+，A-,B+ ,B-。

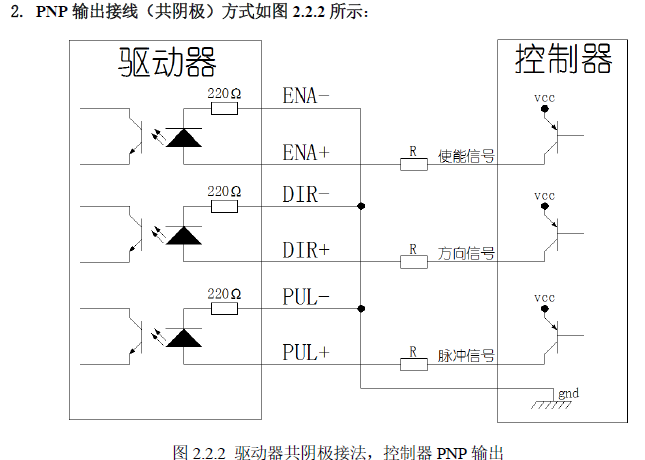

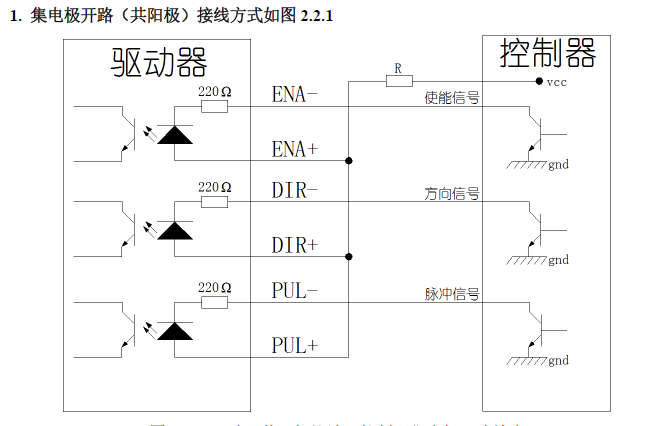

下面讲讲驱动器引脚功能。





1.EN+和EN- 一般不接，如果外接导通，那么此时电机可以用手自由拨动。

2.DIR+和DIR- ，为方向信号，不接为逆时针。，外接导通，顺时针转。

3.PUL+和PUL-。PUL表示pulse，外面一个脉冲信号，那么电机会转动一个步距角。占空比1：1.



拨码开关一般设置的是步距角细分数和电流值大小。

步距角= 电机固有步距角/细分数。
