上一篇介绍了MFC调用Halcon功能的简单例子，在这个例子中，点击按钮会弹出一个窗口显示图片，但是这样显示并不美观，而且。。。于是我决定把显示窗口做在MFC的窗体内部。

具体的方案是：使用一个Picture Control 控件，调用Halcon中的OpenWindow函数，将其参数中的父窗口设为Picture Control 的句柄，就可以在控件内显示我们的照片了，同时要注意缩放一下图片以适应控件大小。

OpenWindow

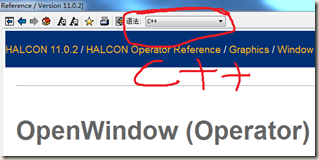

OpenWindow这个函数的用法可以在Halcon的帮助中找到，注意要看C++函数而非HDevelop函数。

函数原型如下，使用这个函数无需再MFC中另做声明：

void OpenWindow(const HTuple& Row, const HTuple& Column, const HTuple& Width, const HTuple& Height, const HTuple& FatherWindow, const HTuple& Mode, const HTuple& Machine, HTuple* WindowHandle)

MFC程序

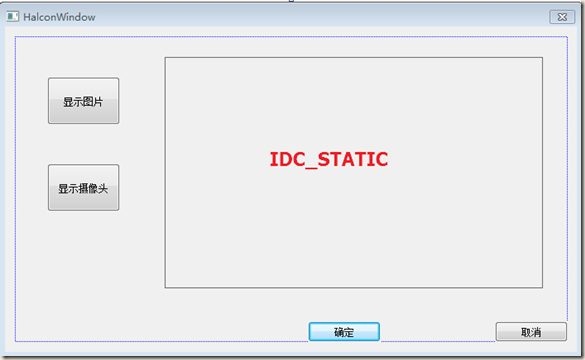

还是新建一个对话框程序，然后添加一个按钮和一个PictureControl控件，控件的ID默认为IDC_STATIC。

正如上一篇中一样，首先在对话框类的头文件和cpp文件中包含halcon的头文件和命名空间

#include "halconcpp.h"
using namespace HalconCpp;

然后双击按钮填写按钮的响应函数，这里为了方便把halcon的变量直接定义在了响应函数中：

void CHalconWindowDlg::OnBnClickedButton1()
{
    // TODO: 在此添加控件通知处理程序代码
    HObject  ho_Image;
    HTuple HWindowID;
    CRect Rect;
    HTuple m_HWindowID;
    HTuple m_ImageWidth,m_ImageHeight;

    CWnd * pWnd = GetDlgItem( IDC_STATIC);
    HWindowID = (Hlong)pWnd->m_hWnd;//获取父窗口句柄
    pWnd->GetWindowRect(&Rect);
    OpenWindow(0,0,Rect.Width(),Rect.Height(),HWindowID,"visible","",&m_HWindowID );
    //显示静态图片
    ReadImage(&ho_Image, "C:/Users/lenovo/Desktop/test.jpg");
    GetImagePointer1(ho_Image,NULL,NULL,&m_ImageWidth,&m_ImageHeight);
    SetPart(m_HWindowID,0,0,m_ImageHeight-1,m_ImageWidth-1);
    DispObj(ho_Image, m_HWindowID);
}
其中，

使用OpenWindow时将PictureControl控件的大小传进去，作为开辟的Halcon窗口的大小，这样两个窗口叠加在一起了。

SetPart是Halcon函数，作用是调整图片在窗口中的位置（设定图片左上角坐标和右下角坐标）

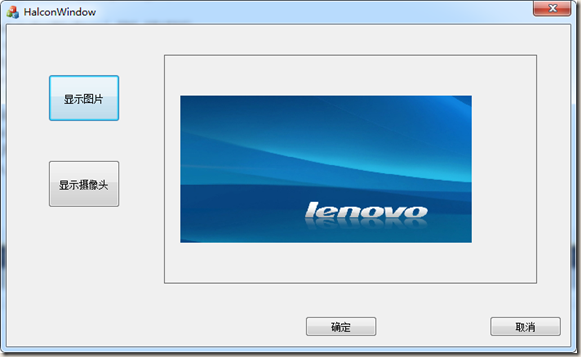

实现的效果如下：

试着将OpenWindow语句改为

OpenWindow(50,20,Rect.Width()-100,Rect.Height()-100,HWindowID,"visible","",&m_HWindowID );

结果如下：
