五分钟读懂UML类图

平时阅读一些源码分析类文章或是设计应用架构时没少与UML类图打交道。实际上，UML类图中最常用到的元素五分钟就能掌握，下面赶紧来一起认识一下它吧：

一、类的属性的表示方式

   在UML类图中，类使用包含类名、属性和方法并且带有分割线的矩形来表示，比如下图表示一个Employee类，它包含name,age,email这个3属性

，以及modifyInfo()方法。

那么属性/方法名称前加的加号和减号时什么意思呢？他们表示这个属性或方法的可见性，UML类图中表示可见性的符号有三种：

‘+’：表示public

‘-’：表示private

‘#’：表示protected(friendly也归入这类)

因此，上图中的Employee类具有3个私有属性和一个共有方法。

实际上，属性的完整表示方式时这样的：

可见性   名称  ：类型[=缺省值]

中括号中的内容表示是可选的。

二、类的方法的表示

   上图中我们已经看到了方法的表示形式。实际上，方法的完整表示方式如下：

   可见性 名称(参数列表)[:返回类型]

  同样，中括号中的内容是可选的。

  比如在下面的Demo类中，定义了3个方法：

  pulbic方法method1接收一个类型为object的参数，返回值类型为void

   protected方法method2无参数，返回值类型为String

   private方法method3接收类型分别为int\int[]的参数，返回值类型为Int

三、类与类之间关系的表示方式

1、关联关系

关联关系又可进一步分为单向关联、双向关联和自关联。

(1)单向关联



        我们可以看到，在UML类图中单向关联用一个带箭头的直线表示。上图表示每个顾客都一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。

(2)双向关联

从上图中我们很容易看出，所谓的双向关联就是双方各自持有对方类型的成员变量。在UML类图中，双向关联用一个不带箭头的直线表示。上图中在Customer类中维护一个Product[]数组，表示一个顾客购买了那些产品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

(3)自关联

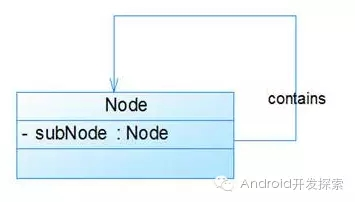

自关联在UML类图中用一个带有箭头且指向自身的直线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是‘自己包含自己’。

2.聚合关系

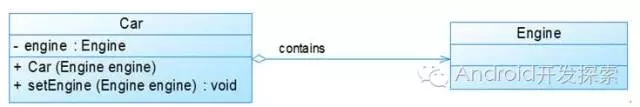

上图中的Car类与Engine类就是聚合关系(Car类中包含一个Engine类型的成员变量)。由上图我们可以看到，UML中聚合关系用带空心菱形和箭头的直线表示。聚合关系强调是‘整体’包含‘部分’，但是部分可以脱离整体而单独存在。比如上图中汽车包含了发动机，而发动机脱离了汽车也能单独存在。

3.组合关系

组合关系与聚合关系最大不同在于：这里的‘部分’脱离了‘整体’便不复存在。比如下图：

显然，嘴是头的一部分且不能脱离了头而单独存在。在UML类图中，组合关系用一个带实心菱形和箭头的直线表示。

4.依赖关系

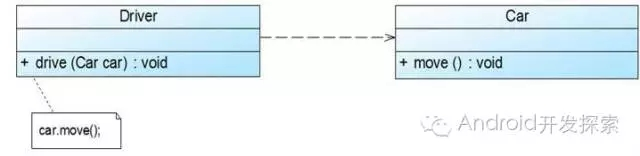

从上图我们可以看到，Driver的drive方法只有传入了一个Car对象才能发挥作用，因此我们说Driver类依赖Car类。在UML类图中，依赖关系用一条带有箭头的虚线表示。

5继承关系

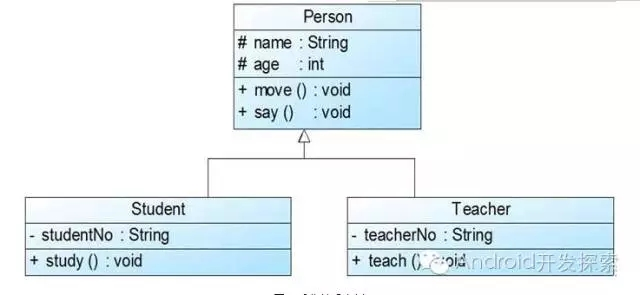

继承关系对应的是extend关键字，在UML类图中用带空心三角形的直线表示，如下图所示中，Student类与Teacher类继承了Person类。.

6.接口实现关系

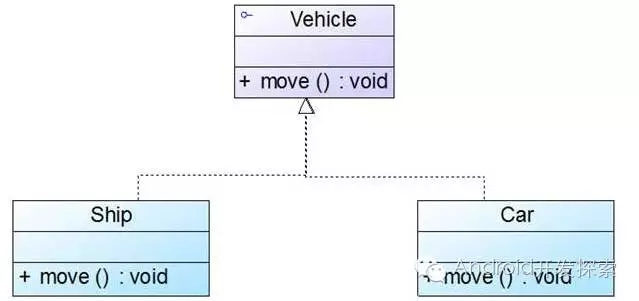

这种关系对应implement关键字，在UML类图中用带空心三角形的虚线表示。如下图中，Car类与Ship类都实现了Vehicle接口。

到了这里，UML类图中最常见的表示方法我们就介绍完了，有了这些我们就能读懂常见的UML类图了，剩下的遇到时再查即可。
