AutoCAD使用技巧

1， 画指定长度的直线

水平线:拾取起点,然后输入@5,0或者@-5,0
垂直线:拾取起点,然后输入@0,5或者@0,-5
如果你所要画的线是斜线,可以先画一条水平线,然后点击它,对它进行夹点编辑,使它绕它的一个端点旋转一个角度,就可以得到你所要的直线.



2，尺寸标注文字太小，如何修改比例？、

方法一：DIMSCALE决定了尺寸标注的比例其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。
方法二：格式——标注样式（选择要修改的标注样式）——修改——主单位——比例因子，修改即可。


3，打印颜色浅， 怎么处理？

线条颜色浅是因为线条设置了除黑色以外的其它颜色，在黑白打印机上打印时将线条颜色都转换成黑色就解决问题了。



方法：

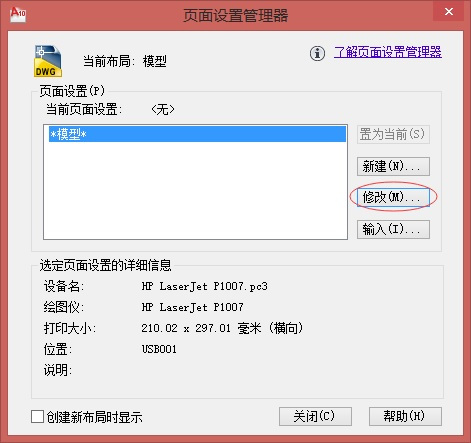

第一步：文件-页面设置管理器，打开页面设置管理器对话框，如图，单击修改按钮。

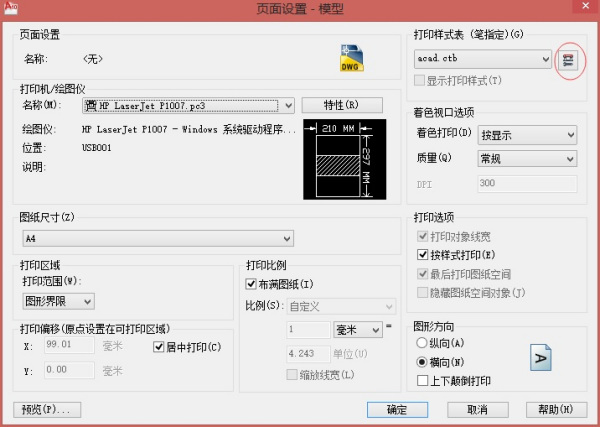

第二步：单击打印样式表右侧按钮，如图，打开打印样式表编辑器对话框。

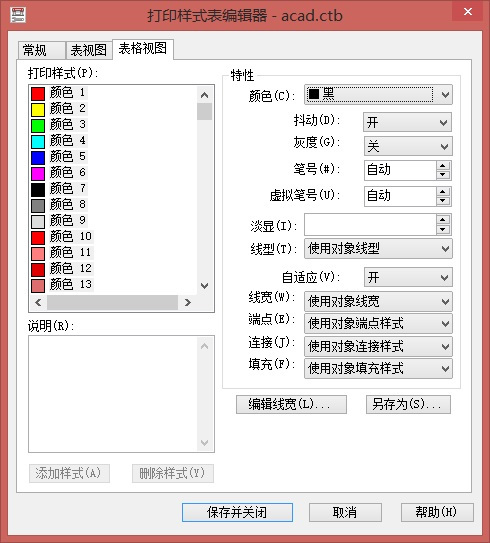

第三步：按Shift键全选左侧打印样式里的所有颜色，其它设置如图所示，单击保存并关闭按钮，关掉所有对话框，完成设置。
