Allegro Sigrity OptimizePI Training（四）仿真优化结果查看

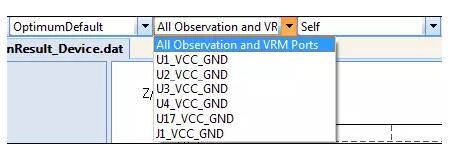

30. 在仿真结果区域上边的下拉列表中，选择All Observation and VRM Ports，显示所有观测点位置的阻抗。(没有修改的话，默认显示的是第一个观测点的阻抗)

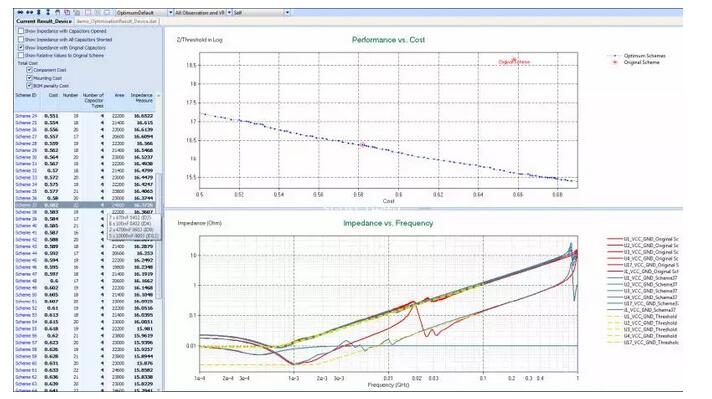

31. 在左边的电容方案列表中，用鼠标或者键盘的方向键，浏览不同的电容方案，在右边的窗口观察相应的综合性能、电容成本、阻抗曲线的变化情况。把鼠标悬停在电容方案列表区域，可以查看对应电容方案使用的电容类型和数量。

以Scheme 37为例，在性能vs成本曲线窗口，可以看到这个方案的PDN性能和电容成本都优于原始电容方案。在频域阻抗窗口，可以看到在100KHz-100MHz频段，这个方案的阻抗曲线比原始方案更平坦，平均阻抗也越小。

32. 在Workflow中选择“Export Scheme Data”

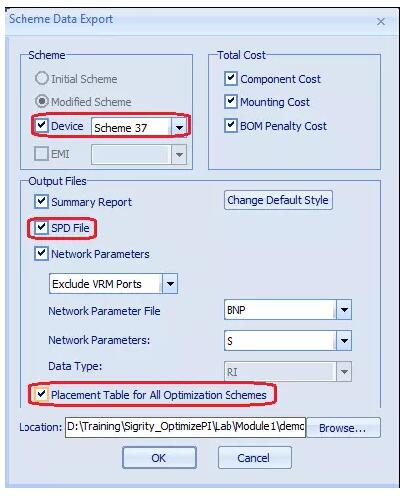

在Scheme Data Export窗口，选择Scheme 37，输出这个方案的电容优化详细结果。Output Files勾选“SPD File”，输出电容优化后的spd文档，勾选“Placement Table for All Optimization Schemes”，输出所有方案的电容配置表格。点击OK确认。

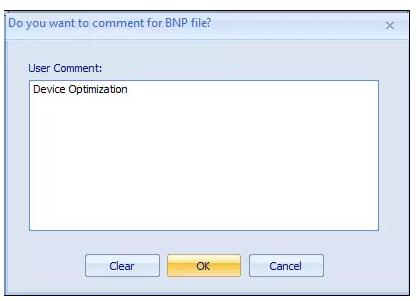

在弹出的“Comment for BNP File”窗口输入注释信息，点击OK确认。

33. 查看D:\Training\Sigrity_OptimizePI\Lab\Module1\demo\目录下的输出文件如下。

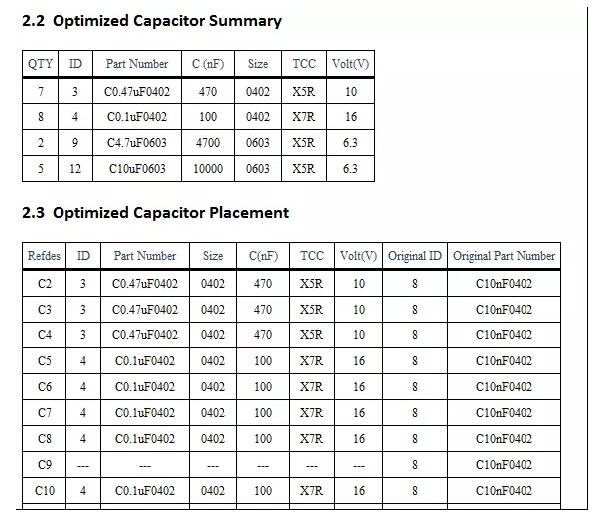

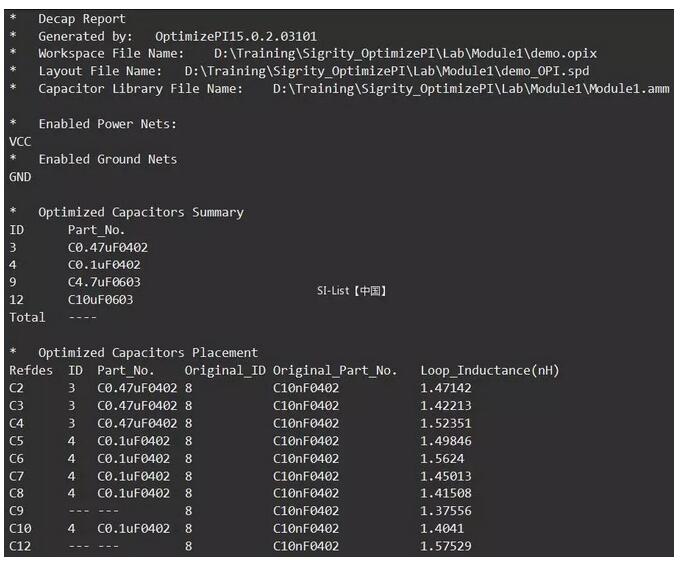

demo_Device_Optimization_OptimumDefault_Scheme37_Decap_Report.txt：

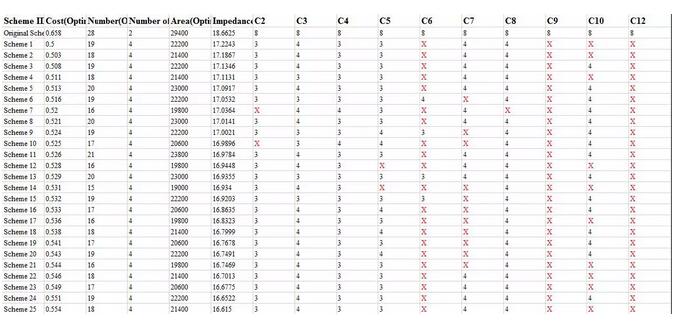

demo_Device_Optimization_Placements.xls：

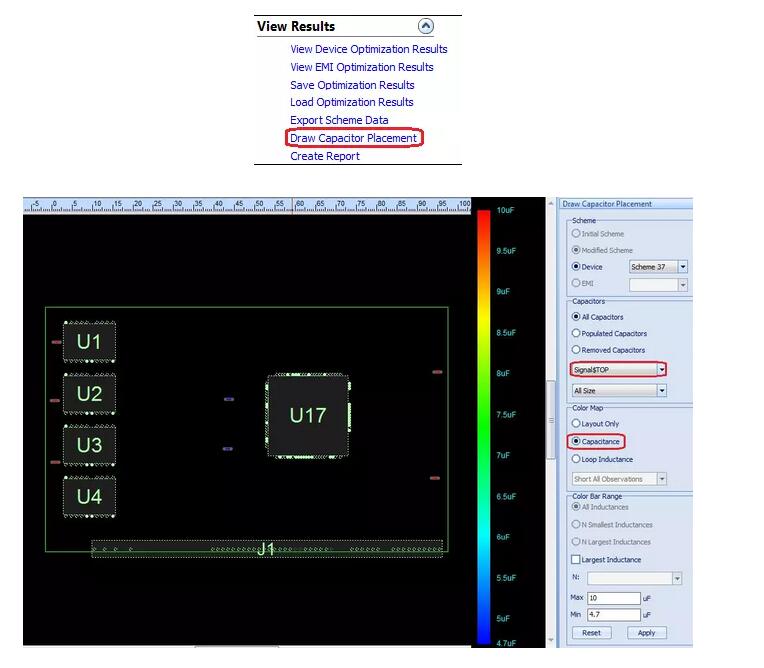

34. 在Workflow中点击“Draw Capacitor Placement”，Color Map选择“Capacitor”，查看对应方案的电容分布。

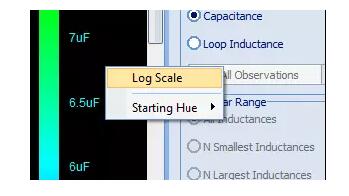

可以在色标条区域右键菜单选择用Log Scale或者Linear Scale显示电容容值。

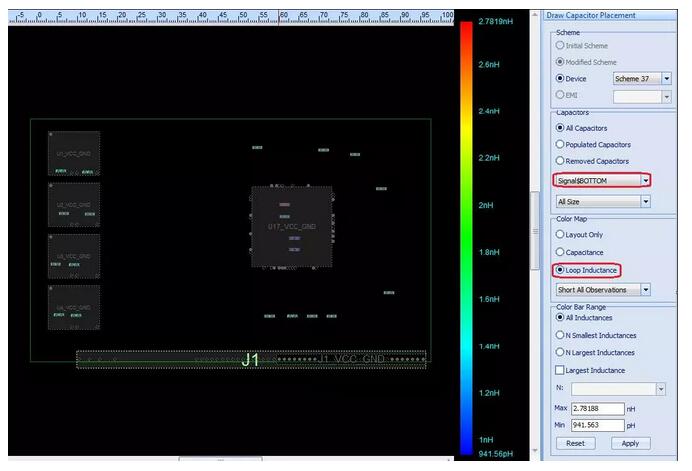

35. Color Map选择“Loop Inductance”，查看每个电容的fanout环路电感大小。

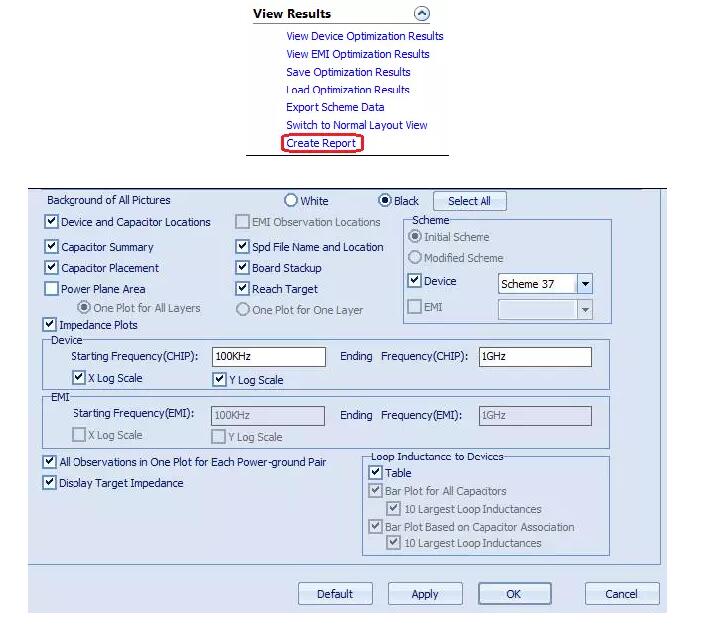

36. 在Workflow中点击“Create Report”，选择需要添加到报告中的内容，点击OK生成报告。

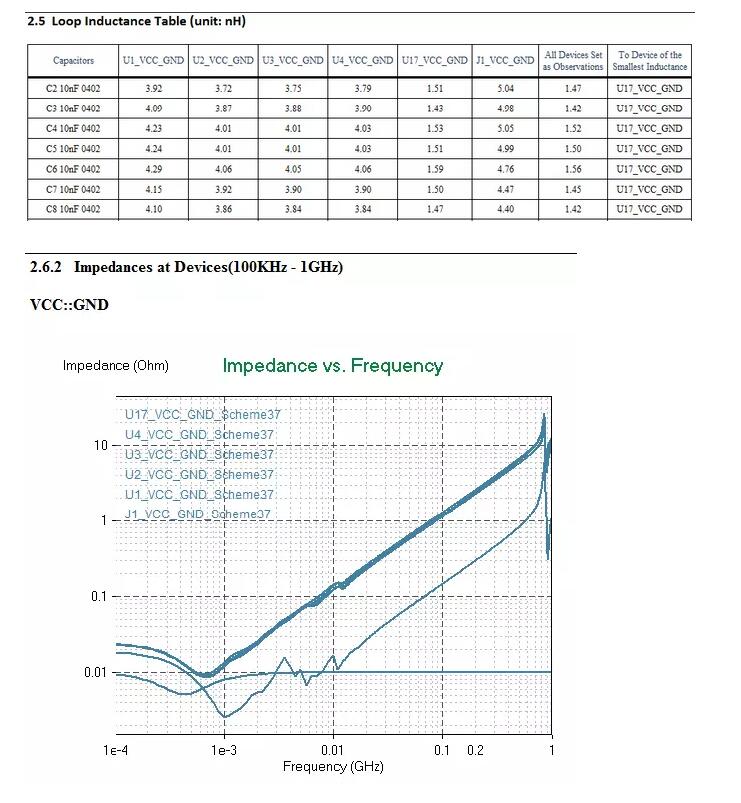

37. 查看仿真报告内容如下

38. 在菜单栏选择File->Save As(*.htm)，保存仿真报告为“OptimizePI_Device_Optimization_Report.htm”。

39. 点击软件右上角的图标 <ignore_js_op> ，在弹出的对话框中选择保存并关闭软件。

-----本文完----
