beacon帧字段结构最全总结（一）——beacon基本结构



一．beacon帧主要结构

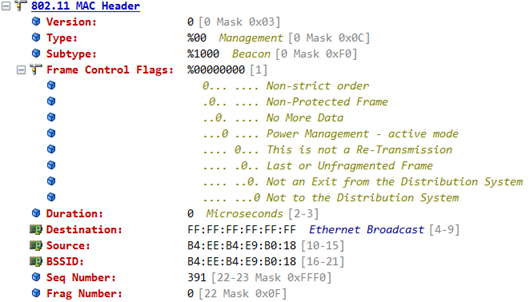

二．MAC  header

1.Version：版本号，目前为止802.11只有一个版本，所以协议编号为0

2.Type：定义802.11帧类型，802.11帧分为管理帧（00），控制帧（01），数据帧（10）

3.Subtype：定义帧的子类型，如管理帧中又分为很多类型的帧：具体见附表一

4. Frame Control Flags帧控制字段

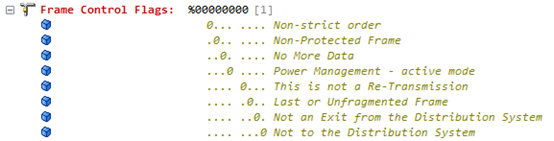

注意：这部分在omnipeek中解析出来的顺序与实际帧中的排序不同，实际中应该是上图中从下至上排列的，我们这里暂时按照omnipeek的来解释

（1）.Order（排序字段）：长度为1比特。当在一个non-QoS数据帧中置为1时，表示该数据帧采用strictly ordered service class 传输一个MSDU或其片段

（2）.受保护帧字段：长度为1比特。置为1时，表示帧体字段（Frame Body Field）字段已经被加密封装算法所加密。且该字段只有在数据帧以及“认证”管理帧中被置为1

（3）.更多数据字段：长度为1比特。只有在当数据类型帧直接从一个CF-Pollable站点发送到响应一个CF-Poll的pc，该字段才会被置为1表示该STA只有有一个额外的缓冲MSDU用于响应随后的CF-Poll传输。就是用于省电模式下的字段。一般其他帧置为0.

（4）.功耗管理字段：1比特。该字段用于表示STA的功率管理模式。置为1表示运行为PS模式，0表示STA运行为active模式。在AP传输的帧中，该字段被一般设为0

（5）.重试字段：1比特。该字段用于表示在任何一个帧重传的数据或管理帧中被设为1，对与其他帧设置为0。接受STA使用该字段来消除重复的帧。

（6）.更多分段字段：1比特。该字段在所有当前MSDU, MPDU后以及分片的数据或管理帧中被设置为1。而含有完整MSDU,MPDU以及含有一个MSDU或A-MSDU的最后一分片的MPDU中被设置为0.

（7）.from DS字段：置为1表示该帧是DS(分布式系统)向BSS发送的帧

（8）.to DS字段：置为1表明该帧是BSS向DS发送的帧



5. Duration字段：16比特。根据不同的帧类型和子类型，帧是否在竞争自由期（CFP）内传
