[基础架构]PeopleSoft工作原理（从浏览器发送请求开始）

PeopleSoft体系结构是由几大组成部分构成，之前文章已经详细讲过，了解这几大组成部分是怎么协同工作的更为重要。在本文中将帮助您了解PeopleSoft的工作原理以及用户发送的请求是如何被解析以及如何返回给用户的。该文内容不仅可以帮助技术团队解决项目中遇到的技术问题，也可以更好帮助大家了解PeopleSoft的体系结构。

---

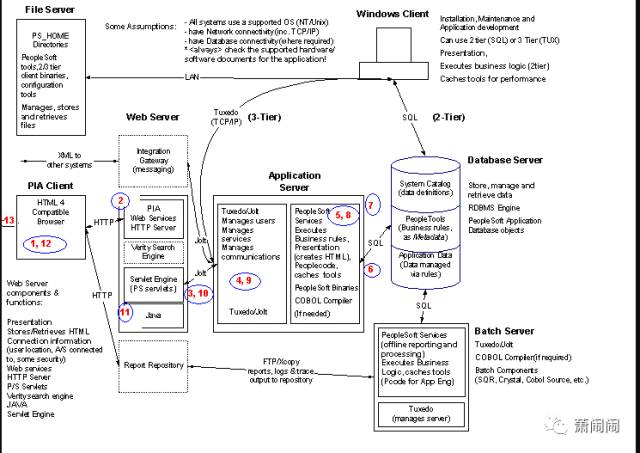

PeopleSoft如何工作（以下编号对应上图中编号）

1. 由web浏览器解析url地址链接，该url映射webserver 的ip。

2. 在servlet引擎中运行servlet解析请求，并根据请求给出构建页面所需的对象列表。

3. 请求发送到应用服务器的所有需要的对象，是以jolt消息方式发送。

4. Tuxedo接收到jolt message，并将其转换为服务请求，然后分配到适当的服务器进程中处理。

5. PeopleSoft进程将服务请求转换为SQL语句。

6. 把SQL语句发送到数据库。

7. 数据库提供请求数据。

8. PeopleSoft进程根据对象数据构建HTML页面。

9. Tuxedo确认接收到数据后关闭与PeopleSoft进程的连接。

10. Tuxedo转发java servlet需要的数据请求。

11. 由浏览器请求的servlet转发页面。

12. 当所有对象准备完毕后，html页面转发给浏览器。

13. 浏览器展现页面。
