基于OPNET的路由协议仿真教程（AODV、OLSR 、DSR等）

前言：

目前由于项目需要，学习了基于opnet的网络仿真方法，发现该软件的学习资料少之又少，所以将自己搜集到的学习资料进行整理，希望能帮助后来的人。

主要参考资料：OPNET网络仿真(清华陈敏版)

仿真软件介绍：

主流仿真软件如下：

OPNET：

OPNET是商业软件，所以界面非常好。功能上很强大，界面错落有致，统一严格。操作也很方便，对节点的修改主要就是对其属性的修改。由于OPNET14.5及以前的版本都是免费的，所以用户量是三种网络仿真软件中最多的，这一点很像Windows。

QualNet：

QualNet是美国Scalable Networks Technologies公司的产品，前身是GloMoSim，根源于美国国防部高级研究计划署(DARPA)的全球移动通信计划，主要对无线移动通信网络进行了优化处理，从仿真速度上得到了很大的提升，同时通过对无线信道和射频技术的建模也保证了较高的仿真精度。QualNet基于已经过验证的PARSEC并行仿真内核。每个结点都独立进行运算，这也和现实相符合。允许用户在真正的并行仿真环境当中优化并行仿真性能。对小规模同种复杂度的网络模型仿真，QualNet仿真速度是其它仿真器的几倍，对于大规模网络，QualNet仿真速度是其它仿真器的几十倍，如果QualNet采用并行仿真机制，能达到比其它仿真器快千倍的速度。相比与其他仿真软件，QualNet有其过人之处，界面友好，功能强大，接口特别灵活（单从接口这一点上来说，QualNet倒像Windows，而OPNET像Mac），在用到多系统的联合仿真是特别方便，物理层的建模可借助于Matlab实现。

NS：

NS的最好一个优点就是开源的，当然也是免费的（像Linux吧），由于是开源的，所以可以用于构建某些特殊的节点。但个人感觉，如果你不是编程高手的话，用NS仿真的话，会让你头大。同时，由于是商业软件所以版本推出不如NS快。

OPNET介绍：

OPNET软件包主要由三个模块组成：
●ItDecisionGuru 适合最终用户，它只有仿真、分析功能。
●Modeler 在ItDecisionGuru基础上增加了建库功能。
●Modeler/radio 在Modeler上又增加了对移动通信和卫星通信的支持。
ITDecisionGuru、Modeler、Modeler/Radio，这三个模块并非相互独立，而是层层嵌套的，采用同一用户界面。

OPNET有以下几个特点:

(1) OPN ET 采用阶层性的模拟方式, 分三层机制建模. 最底层为进程模型, 描述了构成节点模型的进程, 利用有限状态机来设计; 其次为节点模型, 描述了构成网络拓扑的节点, 因而每一类节点有相应的节点模型; 最上层为网络模型, 构成了网络拓扑结构.

(2) 基于事件出发的有限状态机建模, 采用离散事件驱动的模拟机理.

(3) 基于包的通信, 通过包的字段来体现通信协议

(4) 丰富的统计量收集和分析功能.

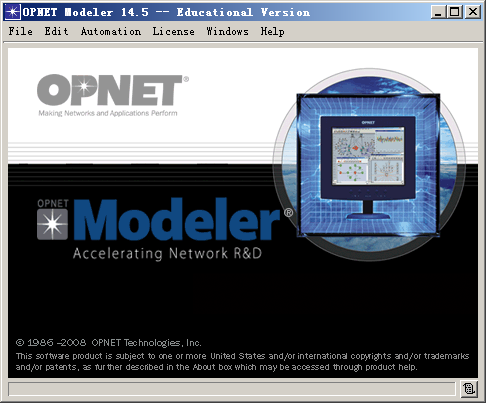

图1 OPNET14.5软件界面

仿真教程：

试想一下，你需要为公司内部互联网的扩展制定一个合理的方案。目前，公司在办公楼的第一层有一个星型拓扑的网络，现在要在第二层增加另一个星型拓扑网络。

这时一个典型的“what-if”问题，所要解决的是确保增加的网络不会导致整个网络的连通失败，如图2所示：

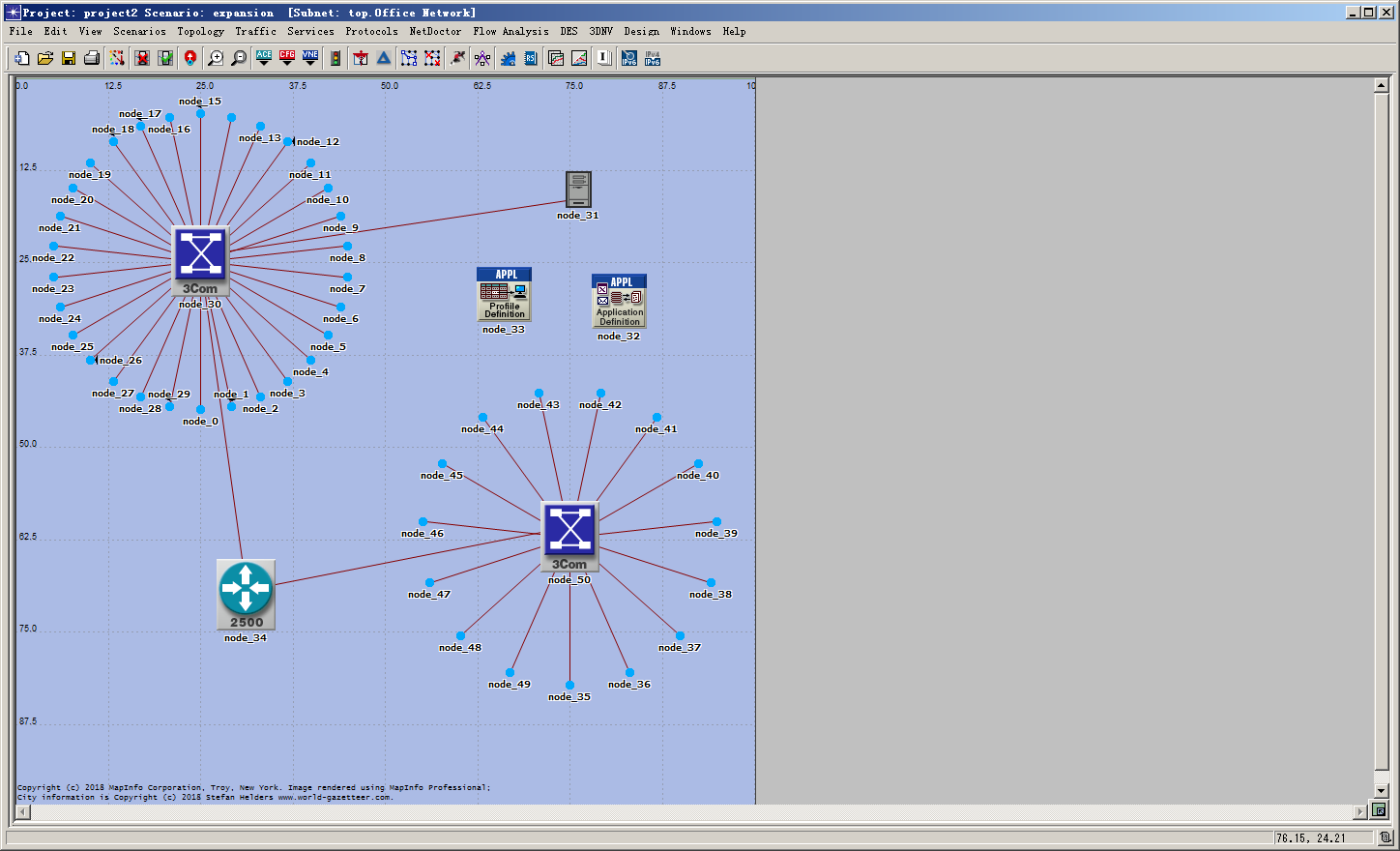

 图2. 计划中扩展后的网络模型

步骤1：创建新的项目和场景

1) 打开Modeler。

2) 从File 菜单中选择New...。

3) 从弹出的下拉菜单中选择Project 并单击OK。

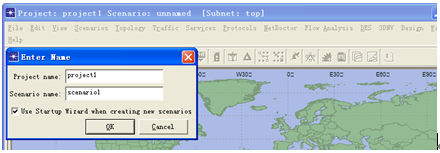

图3. 新建项目和场景

4) 单击OK 按钮, 出现开始向导，创建新的背景拓扑图，如图4所示:

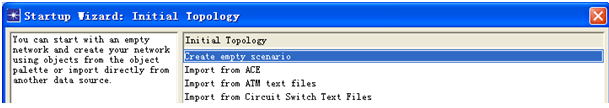

图4. 开始向导：创建新的背景拓扑图

5) 单击Next，选定网络的范围，如图5所示：

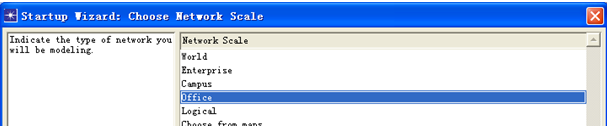

图5. 开始向导：选择网络范围

6) 单击Next，指定网络的大小，如图6所示：
