【连载】 FPGA Verilog HDL 系列实例

Verilog HDL 之数据选择器

一、原理

　　数据选择是指经过选择，把多个通道的数据传送到唯一的公共数据通道上去。实现数据选择功能的逻辑电路称为数据选择器，它的作用相当于多个输入的单刀多掷开关。

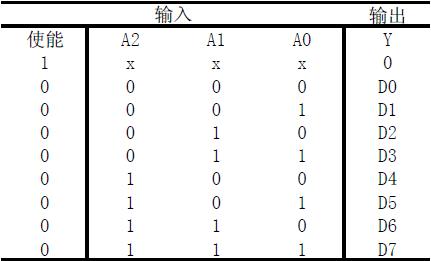

　　　　　　　　　　　　　　表1.1 八选一数据选择器真值表

二、实现

在设计文件中输入Verilog代码

 1   `timescale 1 ns / 1 ps
 2
 3 module mux8_1 ( Y ,A ,D0, D1, D2, D3, D4, D5, D6, D7 ,G );
 4
 5 input [2:0] A ;
 6 wire [2:0] A ;
 7 input  D0 ;
 8 input  D1 ;
 9 input  D2 ;
10 input  D3 ;
11 input  D4 ;
12 input  D5 ;
13 input  D6 ;
14 input  D7 ;
15
16 input G ;
17 wire G ;
18
19 output Y ;
20 reg Y ;
21
22 always @(G  or A  or D0 or    D1 or D2 or D3 or D4 or D5 or D6 or D7   )
23     begin
24         if (G  == 1)
25             Y  <= 0;
26         else
27             case (A )
28                 3'b000 : Y  = D0 ;
29                 3'b001 : Y  = D1 ;
30                 3'b010 : Y  = D2 ;
31                 3'b011 : Y  = D3 ;
32                 3'b100 : Y  = D4 ;
33                 3'b101 : Y  = D5;
34                 3'b110 : Y  = D6 ;
35                 3'b111 : Y  = D7 ;
36                 default : Y  = 0;
37             endcase
38     end
39
40 endmodule
