使用微软的OWC11来绘制图表

本文介绍如何使用OWC11绘制3D柱状图,并提供了完整的代码示例。通过设置图表类型、图例、标题等属性,实现年度水量消耗的数据可视化。

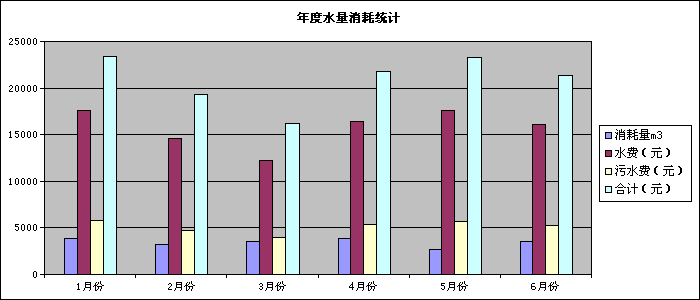

项目中的工程模块需要用到图表来显示数据,后来选中了“OWC11”,效果如下:



void ToPrint(string categoryStr, string[] valueArr, string[] titleArr, string[] colorArr)
    {
        // 新建一个绘图空间
        ChartSpace objCSpace = new ChartSpace();


        // 在绘图空间中新建一个图表
        ChChart objChart = objCSpace.Charts.Add(0);
        //objChart.Type = ChartChartTypeEnum.chChartTypeColumnClustered3D; // 指定图表的类型为3D柱状
        objChart.Type = ChartChartTypeEnum.chChartTypeColumnClustered; // 平面柱状
        objChart.HasLegend = true; // 指定图表是否需要图例

        // 标题
        objChart.HasTitle = true;
        objChart.Title.Caption = "年度水量消耗统计";
        objChart.Title.Font.Size = 9;
        objChart.Title.Font.Name = "宋体";
        objChart.Title.Font.Bold = true;

        objChart.PlotArea.Interior.Color = "#C0C0C0"; // 绘图区的背景颜色
        objChart.PlotArea.Floor.Interior.Color = "#888888"; // 绘图区的底色

        objChart.Legend.Font.Size = 9; // 图例的字体




        // X, Y 轴的图示属性
        //objChart.Axes[0].HasTitle = true;
        //objChart.Axes[0].Title.Caption = "X:月";
        //objChart.Axes[0].Title.Font.Size = 9;
        //objChart.Axes[1].HasTitle = true;
        //objChart.Axes[1].Title.Caption = "Y:量";
        //objChart.Axes[1].Title.Font.Size = 9;


        for (int i = 0; i < valueArr.Length; i++)
        {
            // 在图表中添加一个数据系列
            ChSeries objSeries = objChart.SeriesCollection.Add(i);
            objSeries.SetData(ChartDimensionsEnum.chDimSeriesNames, ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), titleArr );
            objSeries.SetData(ChartDimensionsEnum.chDimCategories, ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), categoryStr);
            objSeries.SetData(ChartDimensionsEnum.chDimValues, ChartSpecialDataSourcesEnum.chDataLiteral.GetHashCode(), valueArr);
            objSeries.Interior.Color = colorArr; // 柱子内部的颜色
            objSeries.GapWidth = 300; // 柱子之间的间隙

            ChDataLabels objDataLabels = objChart.SeriesCollection.DataLabelsCollection.Add();
            objDataLabels.HasValue = false; // 柱子上面的数字是否显示
            objDataLabels.Font.Color = "Black"; // 柱子上面的数字颜色是黑色的
        }

        object objPic = objCSpace.GetPicture("GIF", 700, 300);

        Response.Buffer = true;
        Response.ContentType = "image/gif";
        Response.BinaryWrite((byte[])objPic);
        Response.End();
    }


调用:

        string[] categoryArr = new string[] { "1月份", "2月份", "3月份", "4月份", "5月份", "6月份" };
        string categoryStr = string.Join("\t", categoryArr);

        string[] valueArr1 = new string[] { "3832", "3167", "3575", "3816", "2651", "3494" };
        string[] valueArr2 = new string[] { "17627.2", "14568.2", "12194.6", "16445", "17553.6", "16072.4" };
        string[] valueArr3 = new string[] { "5748", "4750.5", "3976.5", "5362.5", "5724", "5241" };
        string[] valueArr4 = new string[] { "23375.2", "19318.7", "16171.1", "21807.5", "23277.6", "21313.4" };
        string valueStr1 = string.Join("\t", valueArr1);
        string valueStr2 = string.Join("\t", valueArr2);
        string valueStr3 = string.Join("\t", valueArr3);
        string valueStr4 = string.Join("\t", valueArr4);
        string[] valueArr = new string[] { valueStr1, valueStr2, valueStr3, valueStr4 };

        string[] titleArr = new string[] { "消耗量m3", "水费(元)", "污水费(元)", "合计(元)" };

        string[] colorArr = new string[] { "#9999FF", "#993366", "#FFFFCC", "#CCFFFF" };

        ToPrint(categoryStr, valueArr, titleArr, colorArr);
转自:
软件客论坛.Net 技术使用微软的OWC11来绘制图表

转载于:https://www.cnblogs.com/conglaile/archive/2007/08/14/854801.html
