网络知识拾遗

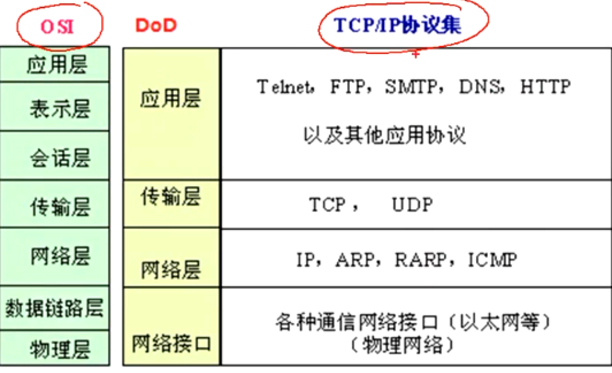

tcpip的4&7层模型

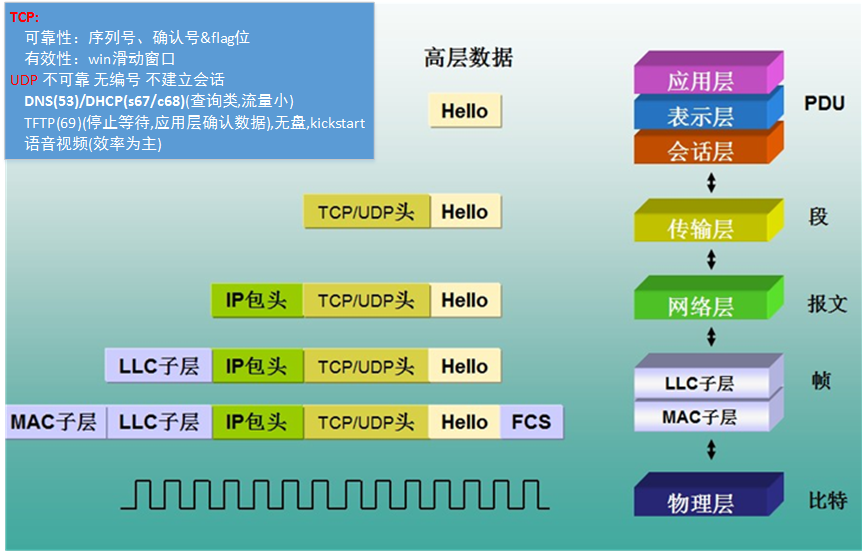

PDU数据包在不同层的不同称呼

物理层（一层）PDU指数据位（Bit）。
数据链路层（二层）PDU指数据帧（Frame）。
网络层（三层）PDU指数据包（Packet）。
传输层（四层）PDU指数据段（Segment）。

链路层(2层)帧结构:

802.3数据结构-主要用于一些控制层协议,如思科的cdp

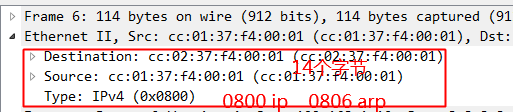

EII数据结构

二层头部大小

- EII头部大小
6+6+2=14byte

- 头部大小对比
                      +3    校验位
标准：6+6+2+3  =17            3
思科：6+6+2+3+3=20            6

数据包大小: 最小46个字节, 46-1500个字节

ip和tcp包结构

ip包

ip包里会有ttl超时等.

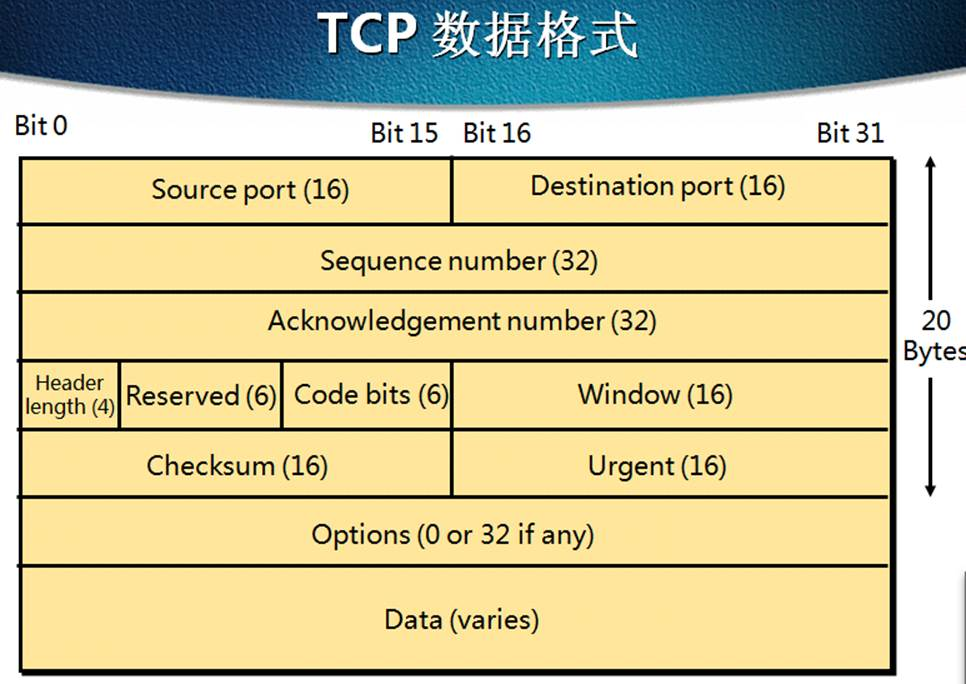

tcp数据包格式

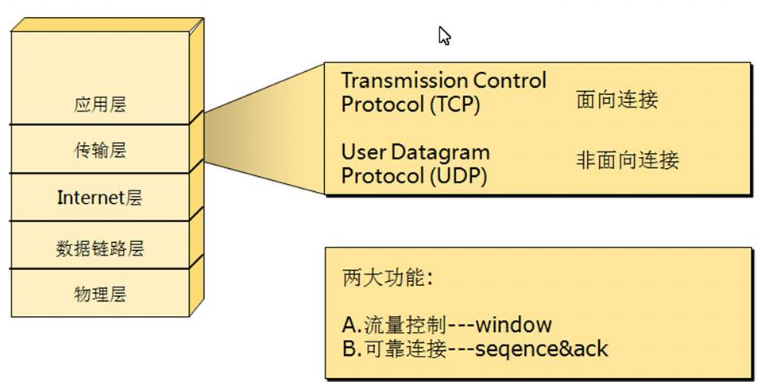

tcp 可靠 编号 丢包重传 流量控制 三次握手 建立会话
        可靠性：序列号、确认号&flag位
        有效性：win滑动窗口

udp 不可靠 无编号 不建立会话 广播 多播
    查询类DNS:
        无三次握手
        多个DNS同时查询
    数据传输TFTP
        适合停止等待协议,慢(需应用层确认数据)
        适合无盘工作站
    语音视频流
        支持广播和组合
        支持丢包,保证效率

之后会附上tcp11中状态,3次握手四次挥手的知识点.

ip层选路原则--3层冷知识-路由加表和目的ip怎么才算是匹配到了某条路由

选路原则

控制层--加入路由表
    1.AD小的     --两种路由协议收到同一条路由
    2.metric小的 --同一种路由协议:从两条路收到同一条路由
    3.           --如果metric也相同,则负载均衡

数据层:
    1.DIP & mask    -- 要访问的目的ip与路由条目的掩码做与操作,得出结果==路由条目,则表示匹配
    2.Longest match -- 如果匹配到多项,选择掩码最长的
                    -- 如果掩码也一样长,则负载均衡

tcp层常用端口号/协议号

层	item
应用层	x
传输层	(目的port，源port，端口号)
ip网络层	(目的ip，源ip,协议号)
数据链路层	(目的mac，源mac，类型)

容器网络学习索引及网络监控
 二三层数据格式&&三层数据如何匹配路由
 tcp三次握手四次挥手&tcp的11种状态(半连接)&tcp的time-wait

协议	端口号(2个字节)
icmp	1
igmp	2
gre	47
AH	51 tcp
eigrp	89 tcp
ospf	110 tcp
ftp	20(data) 21(control)
SSH	22 tcp
telnet	23 tcp
smtp	25（发）
DNS	53 TCP/UDP
dhcp	67 68 udp
tftp	69 udp
pop3	110(收)
ntp	udp 123
RDP windows共享	139 tcp
https	443
windows文件共享	tcp 445
snmp	161 //华为视频说162？？UDP
syslog	514
snmp	123
远程桌面	3389
mssql	tcp 1433
mysql	tcp 3306
pptp	1723
1024-49151	注册端口
49152 65535	临时端口

推荐开放的端口
classroom只开部分端口 http https dns telnet smtp pop3

网络界形象比喻

网络部分:身份证号 主机部分：身份证上的姓名-具体的实体   哪个房间里的谁谁谁

osi的目标，使不同的操作系统共享资源，都用了tcp ip协议

交换机可隔离冲突域 路由器可隔离广播域
IP层的寻址靠的是IP地址，而二层的寻址在以太网环境中，靠的是MAC地址。
监视  span
鉴别  认证
mac地址 gps定位
ip地址  门牌号
DNS  114查号台


网络是一个信息交换的场所，所有接入网络的计算机都可以通过彼此之间的物理连设备行信
息交换，这种物理设备包括最常见的电缆、光缆、无线WAP和微波等，但是单纯拥有这些物
理设备并不能实现信息的交换，这就好像人类的身体不能缺少大脑的支配一样，信息交换还
要具备软件环境，这种“软件环境”是人类实现规定好的一些规则，被称作“协议”，

icmp 网络的信令兵 测试网络，反映网络当中出现的问题
icmp port不可达 携带报错信息  及时终止进程
ttl 1或0 都不会转发数据包，而是回复一个ttl超时
arp 后来者居上
免费arp  和吵架似得
