基于BISS0001构成的热释电红外延时照明控制器电路图

BISS0001是采用CMOS数模混合结构、具有DIP-16和SOIC-16两种封装的热释电红外传感信号处理集成电路。芯片内部集成了电压比较器、状态控制器、延时电路定时器、封锁时间定时器以及参考电压源等电路，常用于防盗报警器、自动门等各种自动开关。利用BISS0001构成的热释电红外延时照明控制器典型电路如图所示。该控制器能实现有人进入灯亮，人走灯灭控制。常用于浴室、储藏室、梳妆台镜前灯等自动控制。

传输文件进行 [薄膜开关] 打样

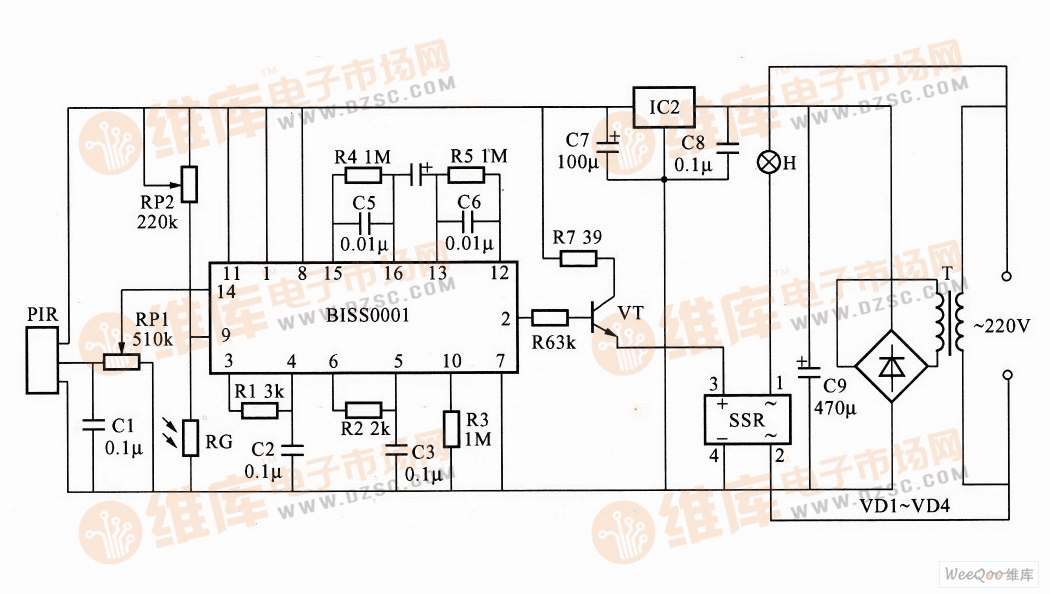

利用BISS0001构成的热释电红外延时照明控制器电路

　　电路结构及主要元器件选择：
　　由图可知，该热释电红外延时照明控制器由电源电路、红外延时控制电路和控制执行电路组成。其中，电源电路由电源变压器T、整流二极管VD1～VD4、滤波电容C7、C9、旁路电容C8、三端稳压集成电路IC2组成。实际应用时，T常选用220V／9V、5VA小型优质电源变压器；VD1～VD4选用IN4001型硅整流二极管；IC2选用LM7805型三端稳压集成电路。220V交流电通过降压、整流、滤波和稳压后形成稳定的＋5V直流电压给整个控制电路供电。
　　红外延时控制电路由热释电红外传感器PIR、灵敏度
