Chapter6 定时器Timer_A

1、概述

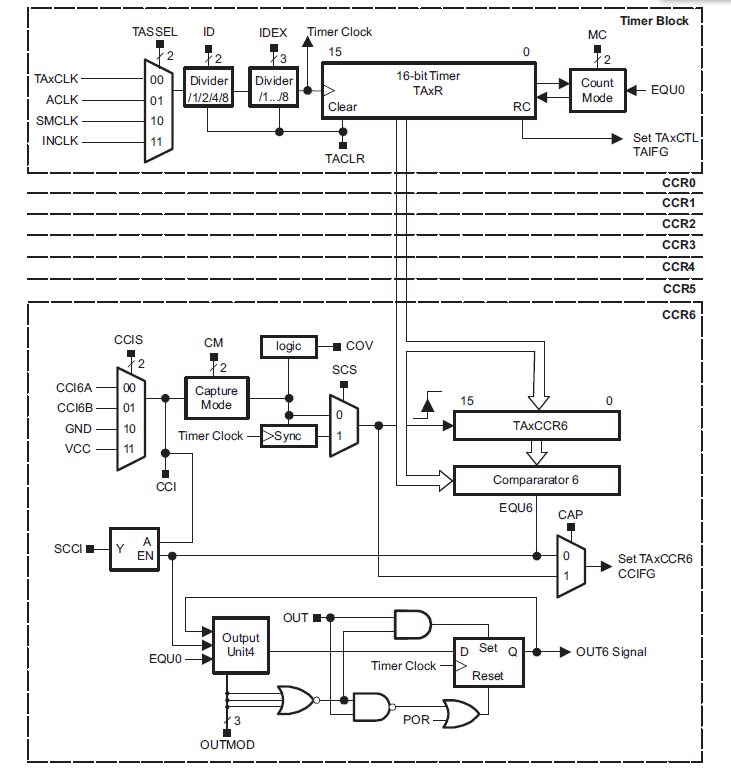

　　Timer_A是拥有4种工作模式的16位定时/计数器，还具有最多7个可配置的捕获比较功能的寄存器。

　　常用于实现捕获、比较、PWM(Pulse Width Modulation)输出、内部计时等功能。

　　Timer_A具有多种中断，当计数溢出或在捕获比较时请求中断。

　　　　　　

2、定时/计数的4类模式

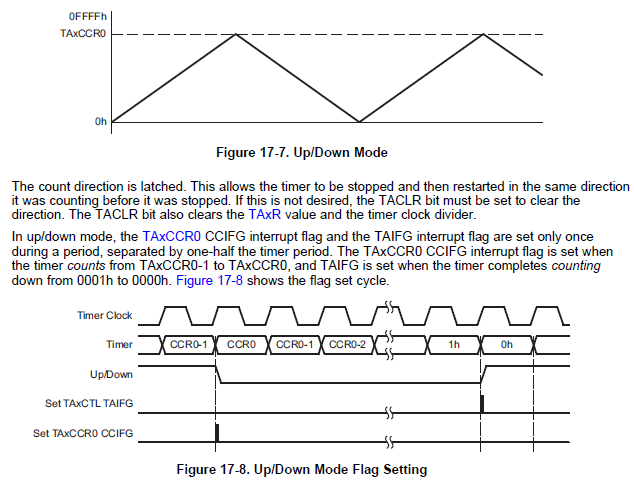

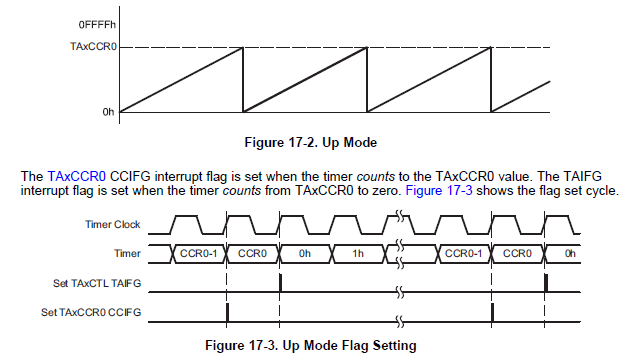

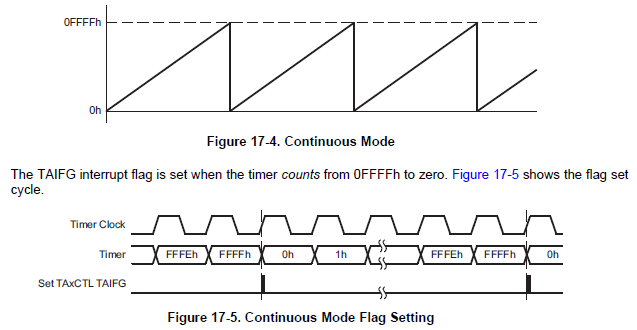

　　停止、升模式、满计数模式、升降模式四种。

　　

　　　　　　

　　

　　注意TAIFG和CCIFG两个中断标志位置位的条件。
