简单介绍下关于STM8S的几种低功耗模式

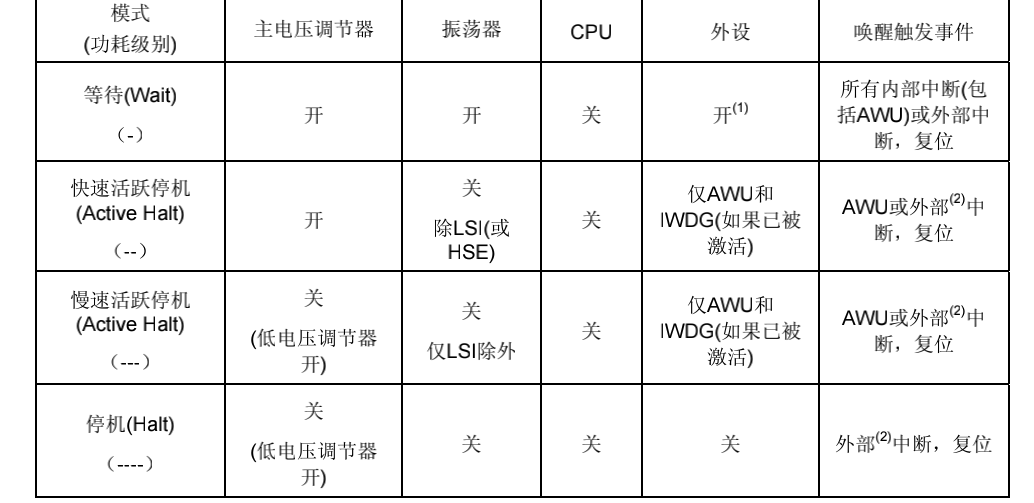

      STM8S105的低功耗模式总的来说有四种：分别是等待模式，停机模式，快速活跃停机模式和慢速活跃停机模式

      1、等待模式：可执行指令wif()进入等待模式，该模式下主CPU停止工作，但其外设不停，严格来说只能算是降低功耗而不能算低功耗，该模式可由AMU或外部中断唤醒

      2、停机模式：可执行指令half()进入停机模式，该模式下主cpu和外设全部停止，达到最低功耗，只能由外部中断进行唤醒。

      3、快速活跃停机模式：在执行指令half()之前，如果你使能了AMU功能，则进入快速活跃停机模式，该模式下由于主电压调节器打开，在受到AMU或外部中断触发时，可快速唤             醒。

      4、慢速活跃停机模式：在快速活跃停机模式下，如果设置内部时钟寄存器CLK_ICKR的REGAH位清零。则进入慢速活跃停机模式，该模式主电压调节器关闭，MCU内核由低功            耗电压调节器(LPVR)供电，唤醒时间相对较长。

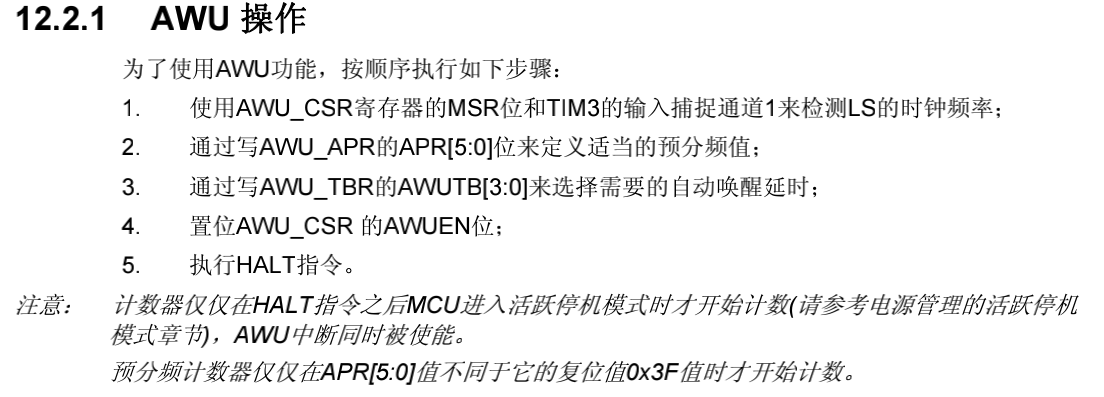

               STM8的几种低功耗分析就到这里，最后附上AMU配置步骤：
