本文介绍了NXP提供的多种电子设备接口ESD(静电放电)保护方案，包括USB2.0、SD卡、MMC卡、DVI/HDMI、独立Audio/Video接口等。针对不同接口的特点，NXP推荐了不同的ESD保护器件，以提高设备的稳定性和可靠性。

转载于：http://www.zlg.cn/ipc/article/detail/id/789.html

USB1.1、USB2.0、SD卡、MMC卡等接口，因为用户使用中经常性热插拔，板上的芯片非常容易受静电影响。这种应用场合不能使用普通的稳压管等信道进行保护，因为稳压管的反应速率太慢、且容性负载较大，会影响信道上的数据通信。NXP特提供以下方案供客户参考。

1．USB2.0的保护（PRTR5V0U4D用于双路USB）

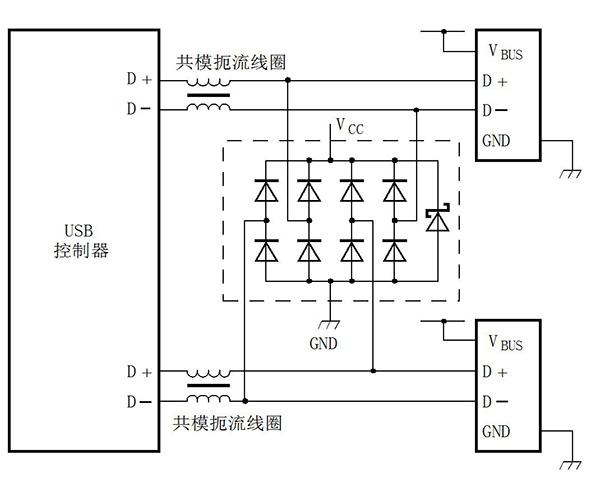

下图为PRTR5V0U4D在双路USB应用中的连接示意图。

图13.22 PRTR5V0U4D在双路USB中的应用

2．SD卡的保护

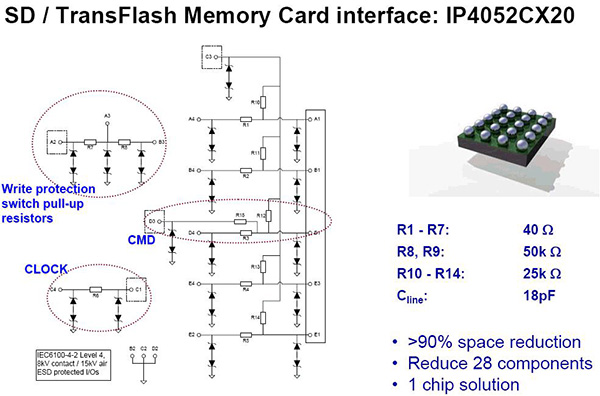

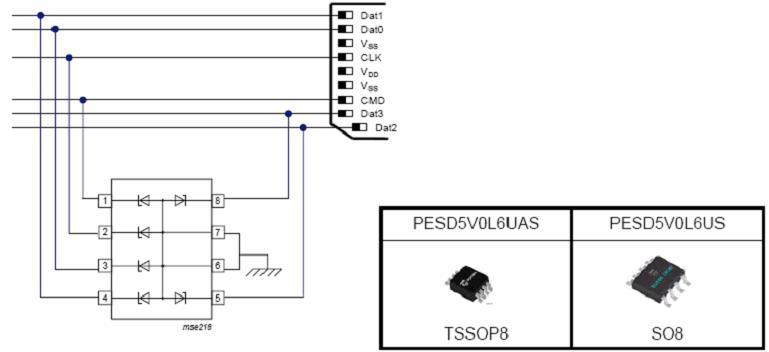

下图为PESD5V0L6AS / PESD5V0L6US 在SD卡保护电路中的连接示意图。

图13.23 ESD器件在SD卡保护电路中的应用1

下图为PESD3V3L4Ux / PESD5V0V4Ux 在SD卡保护电路中的连接示意图。

图13.24 ESD器件在SD卡保护电路中的应用2

3．MMC多媒体卡的保护

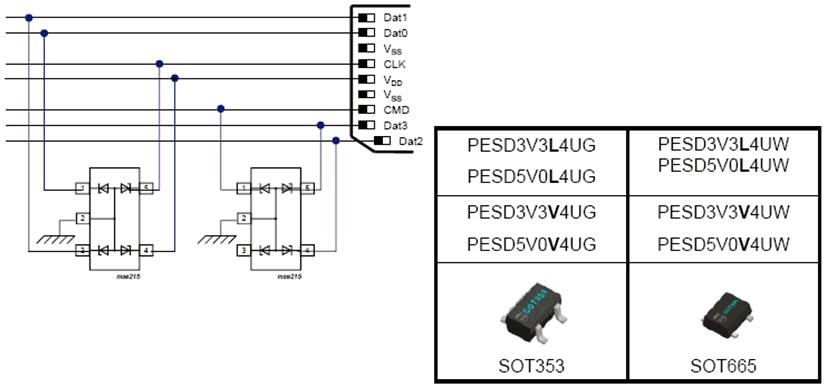

下图为PESD3V3L4Ux / PESD5V0L4Ux / PESD3V3V4Ux / PESD5V0V4Ux 在MMC多媒体卡保护电路中的连接示意图。

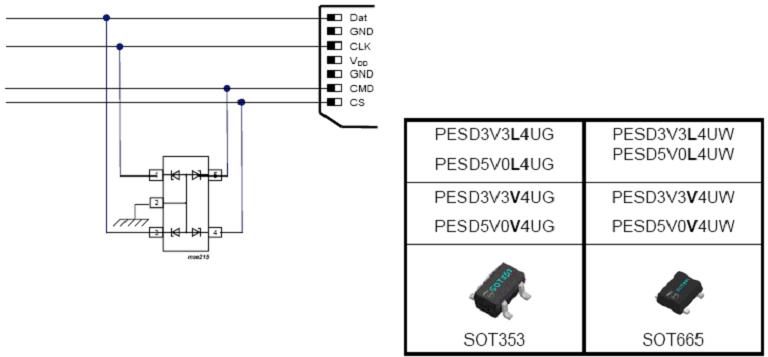

图13.25 PESD器件在MMC多媒体卡保护电路中的应用

4．DVI/HDMI的保护

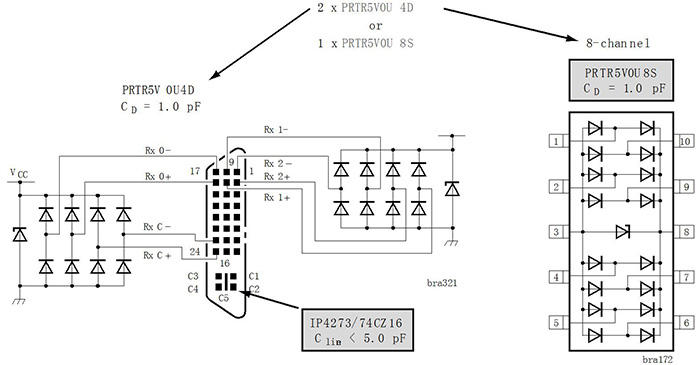

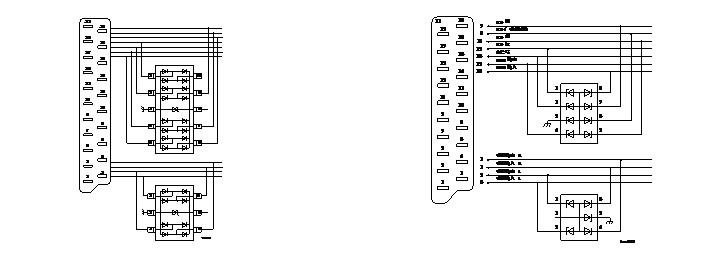

DVI和HDMI接口已常用于数字视频与音频和显示平板的连接。由于高频信号（最高达1.6GHz）的处理要求这些数据线配置极低的线路电容。Philips提供了独特的1pF的线路电容保护器件。性能继续维持8 kV的可接触的IEC61000-4-2标准。下图为NXP ESD器件在DVI / HDMI接口保护电路中的连接示意图。
