Xilinx Zynq ZC-702 开发（02）—— 通过 Xilinx SDK 调试 Linux 应用

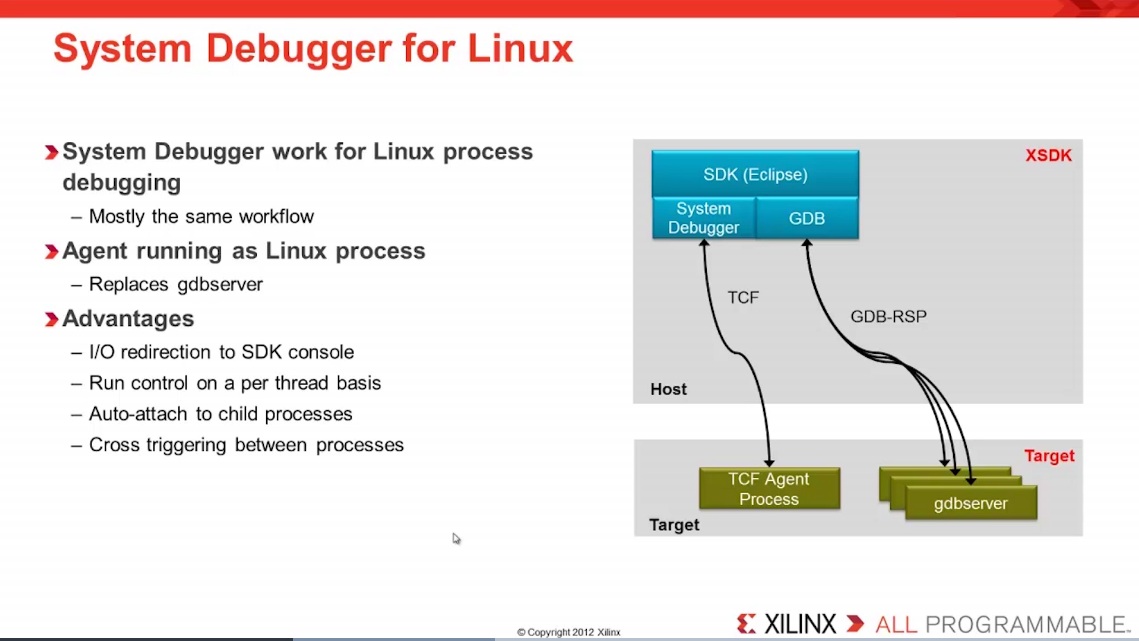

远程调试环境由 PC 上运行的 System Debugger（集成在 Xilinx SDK 中） 和 Zynq 板上运行的 Linux TCF Agent 共同构成，

两者通过 TCP 连接，架构图如下图所示：

注1：TCF -> Target Communication Framework；

注2：TCF 集成在 PetaLinux 中，此功能需配合 PetaLinux 使用。



操作步骤（以调试 Helloworld 程序为例）：

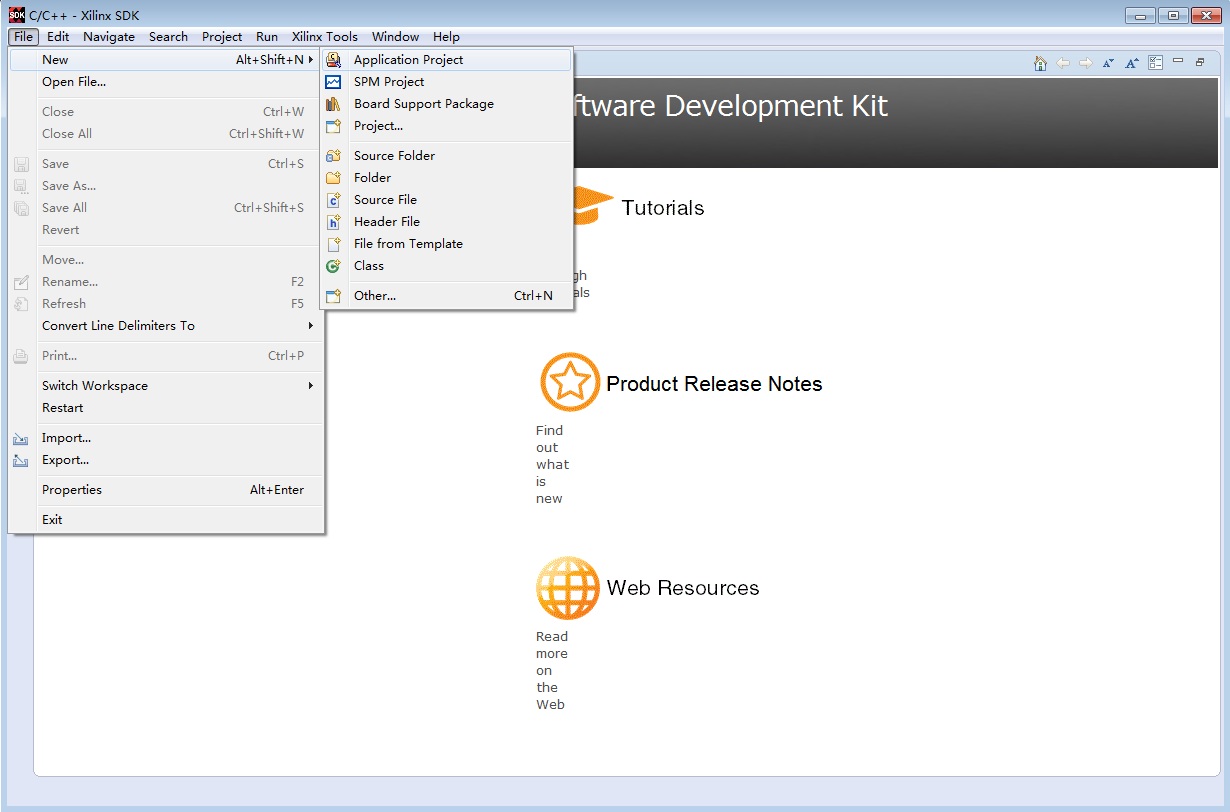

1.新建 Linux 应用 File -> New -> Application Project；

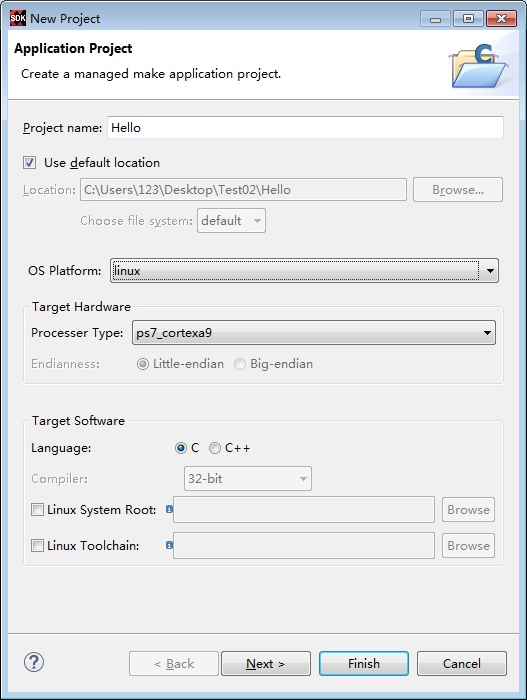

Project name 输入 Hello  ->  OS Platform 选择 linux  -> Finish。

2.设置 Linux TCF Agent

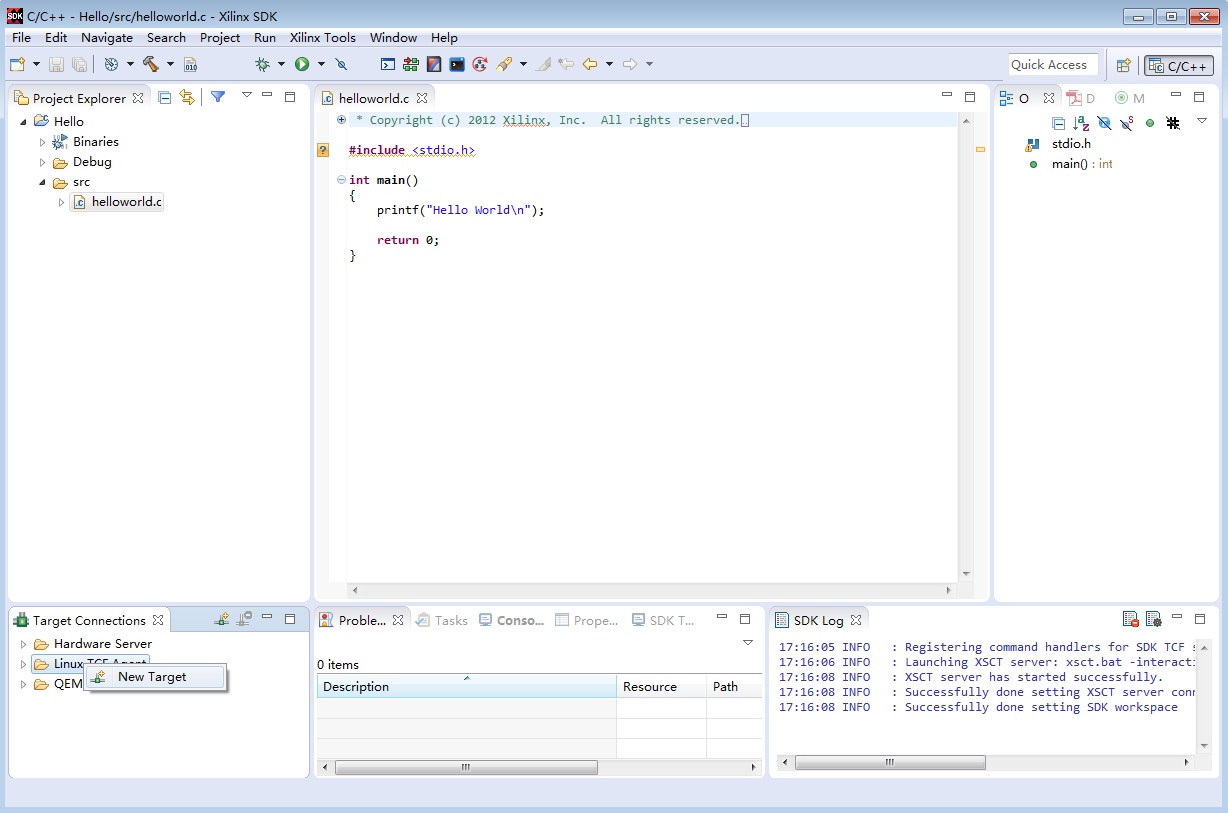

在 Target Connections 窗口中右键单击 Linux TCF Agent  -> 点击 New Target；

注：如果没有 Target Connections 窗口，将视图恢复成默认布局即可（菜单栏点击 Window -> Perspective -> Reset Perspective...）

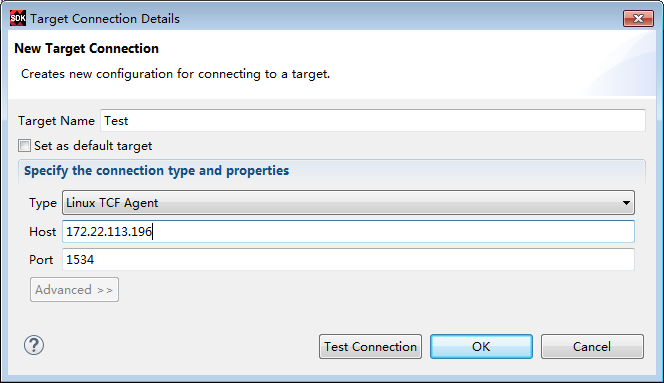

在弹出的 Target Connection Details 窗口中 Host 输入 Zynq 板 IP 地址 -> 点击 OK 按钮 。

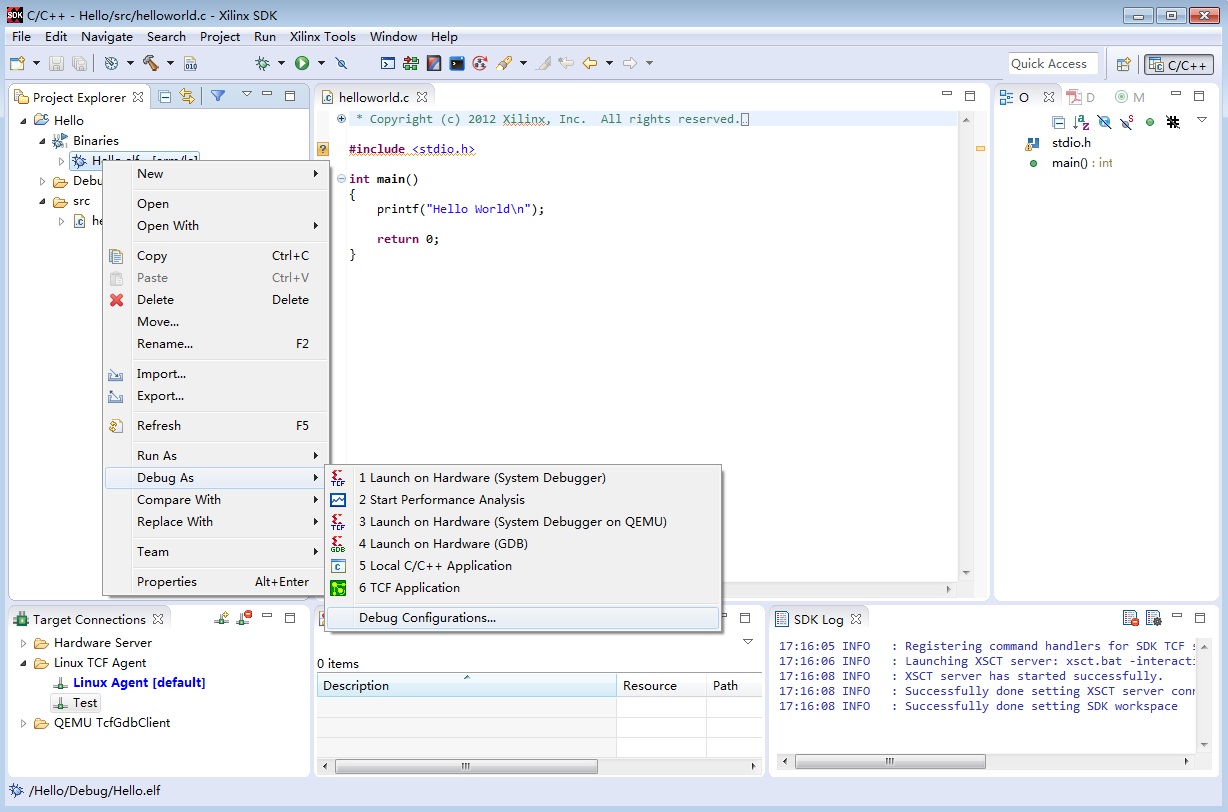

 右键 Hello.elf -> Debug As -> Debug Configurations...

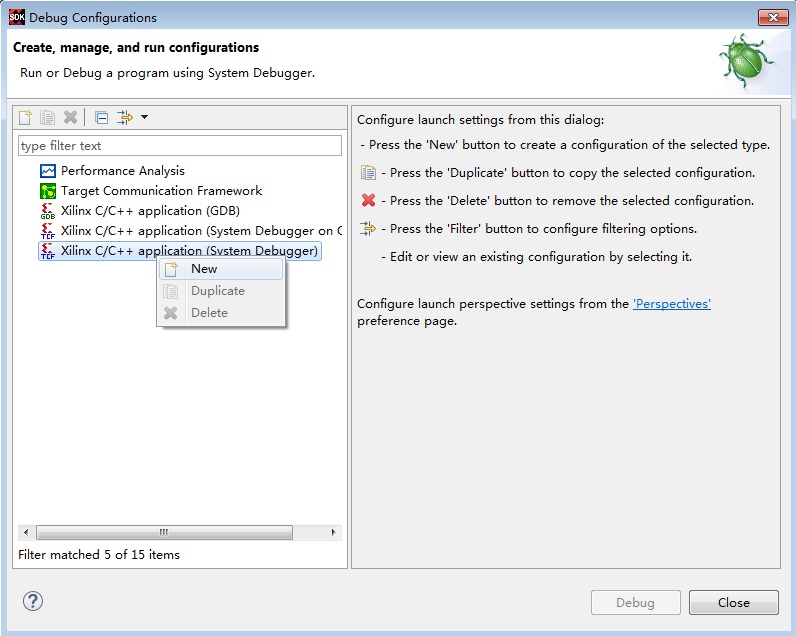

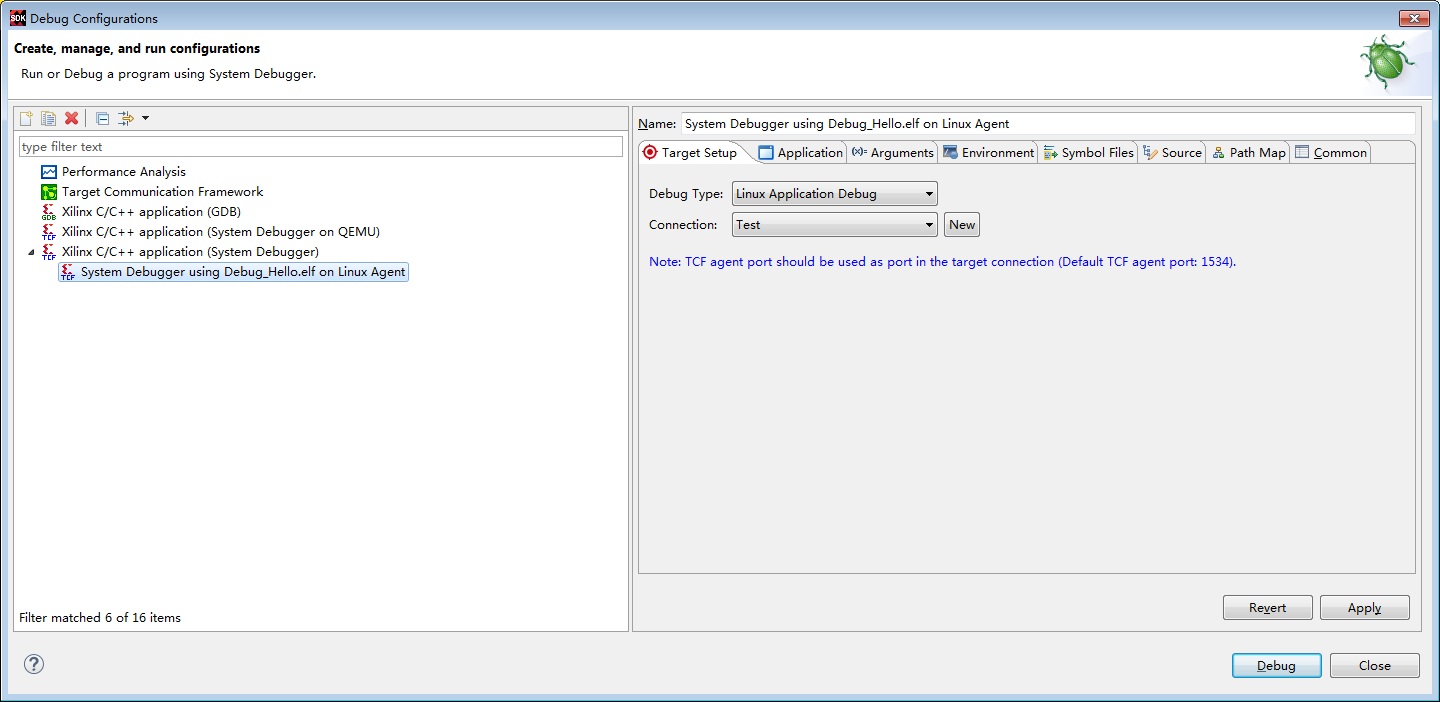

在弹出的 Debug Configurations 窗口中，右键 Xilinx C/C++ application（System Debugger） -> New

弹出窗口的 Target Setup 页 Connection 项选择之前设置的 Linux TCF Agent（Test）

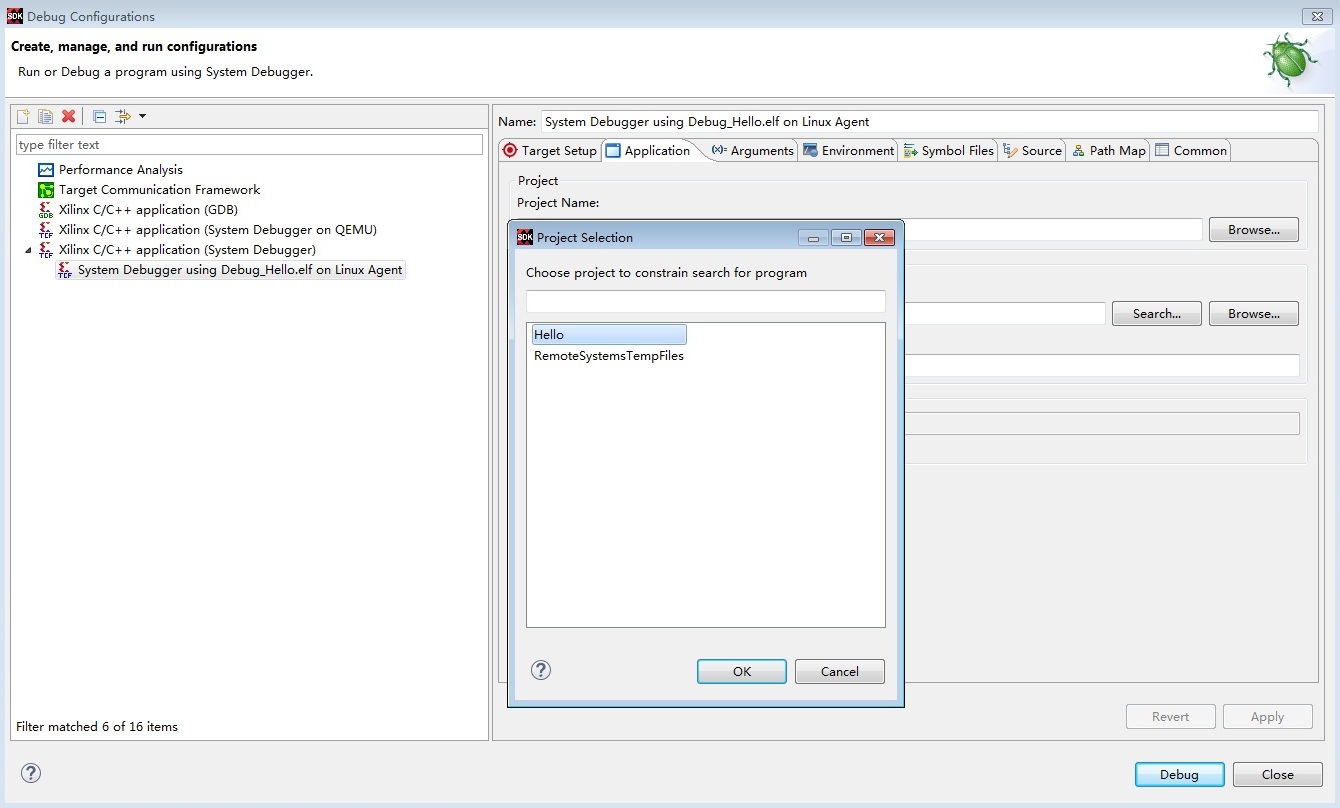

弹出窗口的 Application 页 Project Name 项选单击 Browser... 按钮选择 Hello

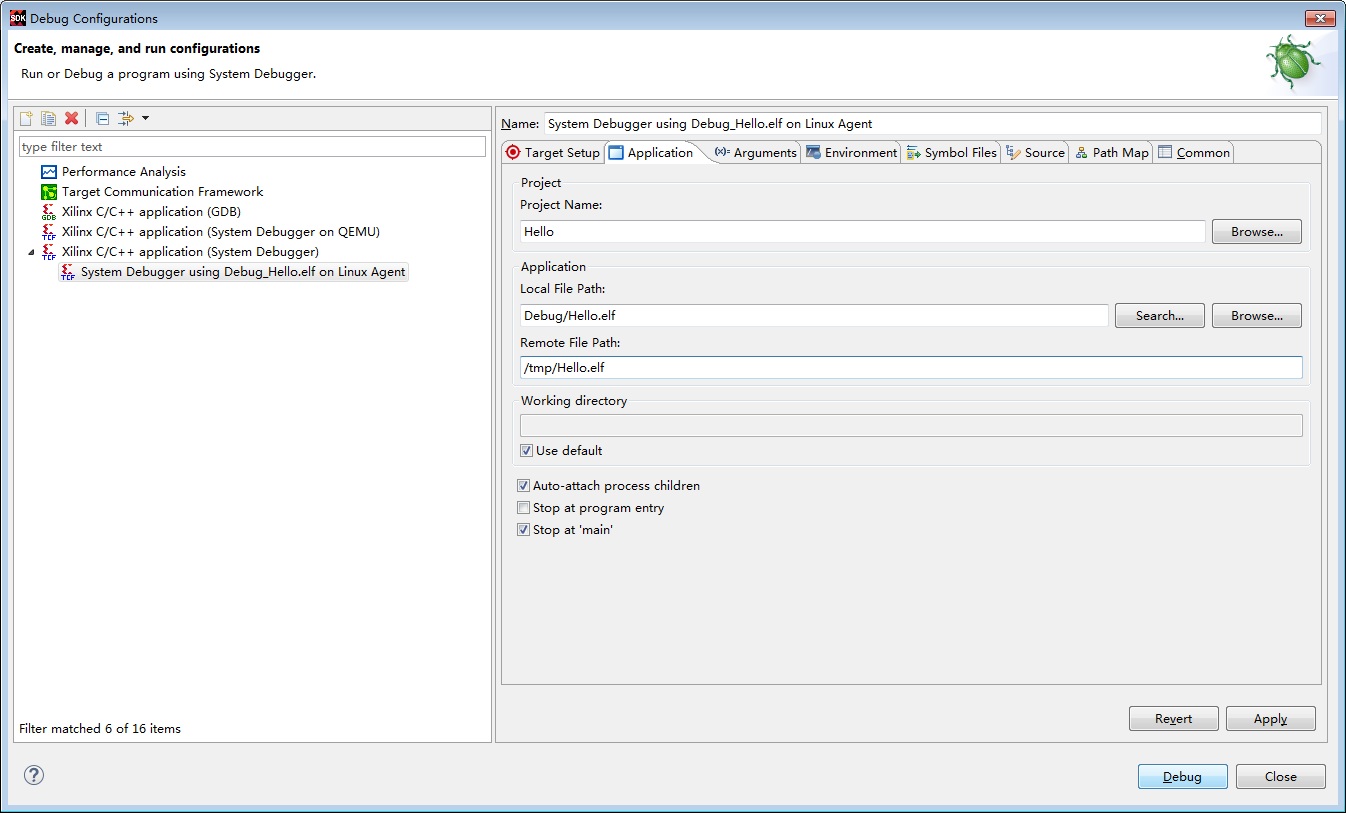

弹出窗口的 Application 页 Remote File Path 项输入 /tmp/Hello.elf

点击 Debug 按钮 -> 弹出窗口 Confirm Perspective Switch 中点击 Yes 按钮，

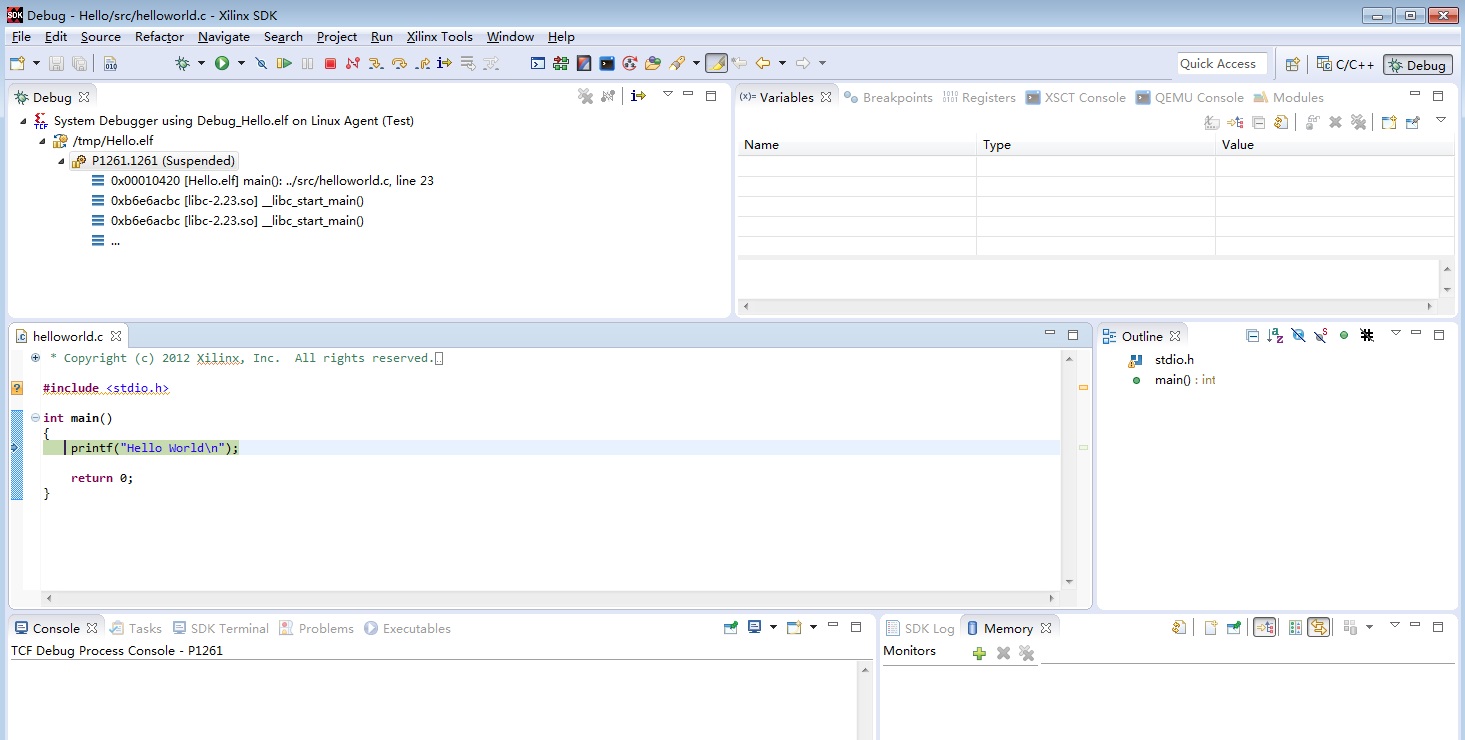

进入调试，程序停在 main() 函数入口处，如下图所示：
