基于led光源的DLP投影照明系统一（取自 2007 浙大 缪莹莹）

一：投影机的指标

光源，亮度，分辨率，对比度，重量

二：单片式DLP投影系统的架构（2种）

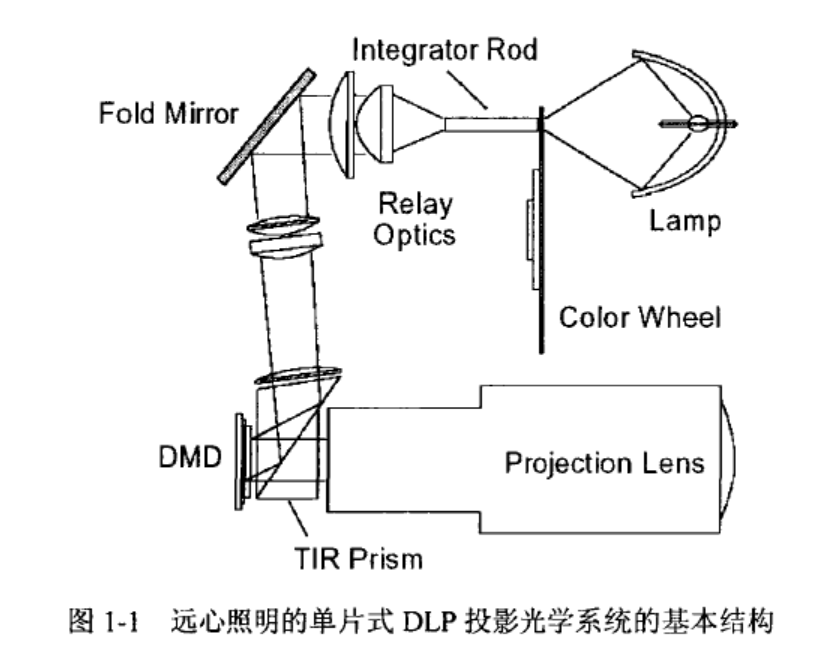

（1）远心

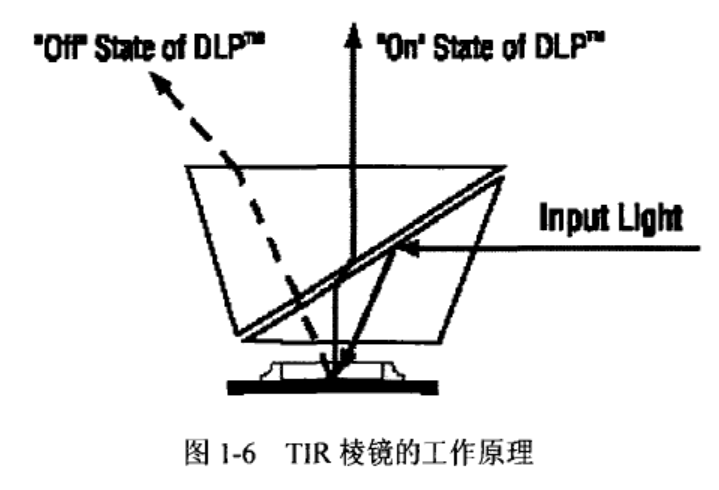

特点：1. 照明光路出瞳在无穷远处，所以入射到DMD上的光是平行的。 2. 有TIR棱镜（用于区分照明光束和亮态光束）

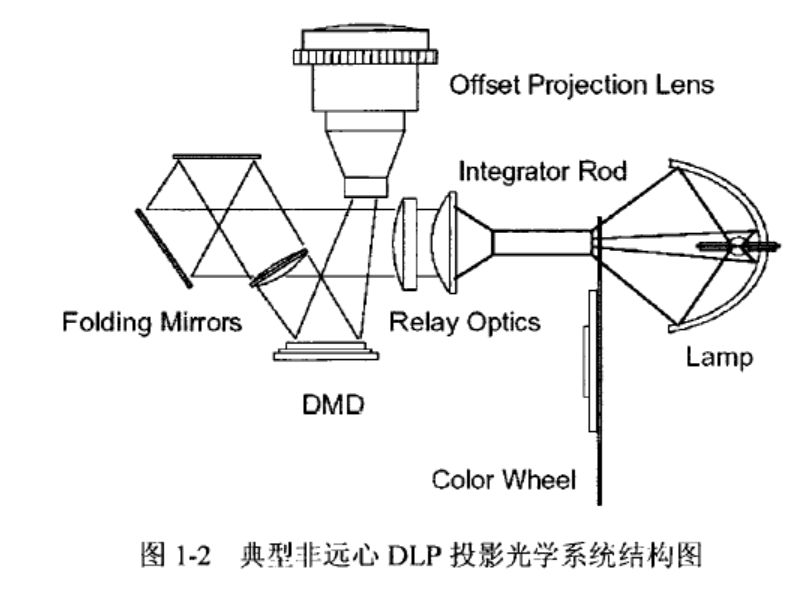

（2）非远心（离轴）

特点：1.照明光路的出瞳在DMD有限远处，意味着照射到DMD器件上的光不是平行的，可能有汇聚，交叉，入射到DMD上的光线角度不同 2. 通过DMD反射，进入投影镜头的光不再是与DMD垂直，这意味着有偏心的存在。 3.无TIR棱镜

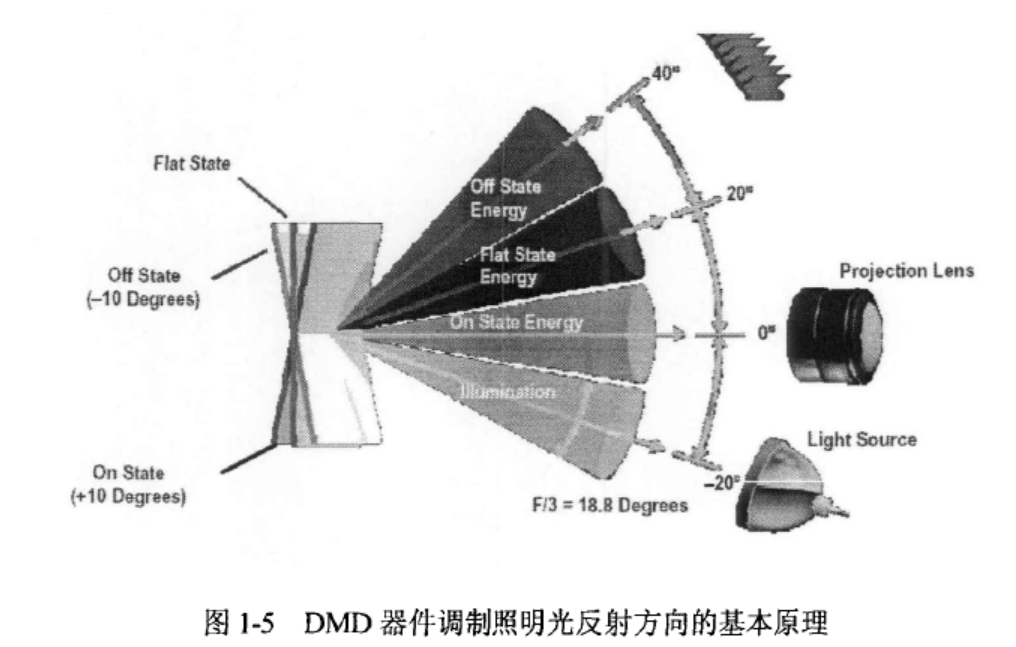

三：DMD（反射式空间调制器）

早期微镜的转动角度为±10度，现在转动角度改为±12度
