PE结构学习笔记（一）

Chinese:

1、PE (Portable Executable) 是微软Win32环境下可移植可执行文件的标准文件格式。

2、exe文件和dll文件的PE格式是完全相同的。

3、32位下的PE格式叫PE32，64位下的PE格式叫PE32+，PE32+并没有加入新的结构，改变的只是简单的将32位字段扩展成了64位。

4、PE格式定义的主要地方位于我们的头文件winnt.h，这个头文件中几乎能找到关于PE文件的所有定义。

5、PE文件中的数据结构一般都有32位和64位之分，一般在文件名称上会表现出来：比如IMAGE_NT_HEADER32或IMAGE_NT_HEADER64。

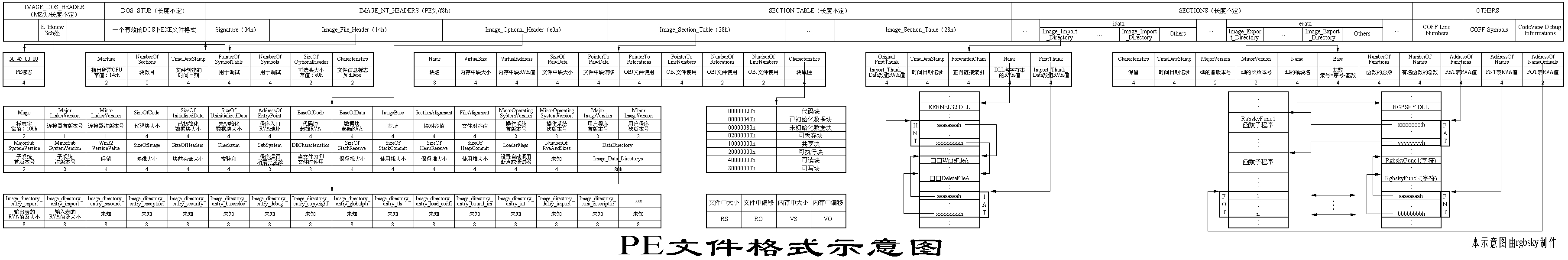

6、PE结构框架图一览

7、PE文件使用的是一个平面地址空间，所有代码和数据都被合并在一起，组成一个很大的结构。

8、文件的内容被分割为不同的区块，块中包含代码或数据。各个区块按页边界来对齐，区块没有大小限制，是一个连续的结构。

9、此外，每个块有自己在内存中的一套属性，比如说这个区块时否包含代码、时否只读或可读/写等。

10、PE文件不是作为单一内存映射文件被装入内存的。

11、Windows加载器(PE装载器)遍历PE文件并决定文件的哪一部份被映射，这种映射方式是将文件较高的偏移位置映射到较高的内存地址中。

12、当磁盘文件一旦被装入内存中，磁盘上的数据结构布局和内存中的数据结构布局是一致的。因此这样如果知道在磁盘的数据结构中找到一些内容，那么几乎都能在被装入到内存映射文件中找到相同的信息；但数据之间的相对位置可能改变，其某项的偏移地址可能区别于原始的偏移位置，不管怎样，所有表现出来的信息都允许从磁盘文件偏移到内存偏移的转换(相同的比例)。

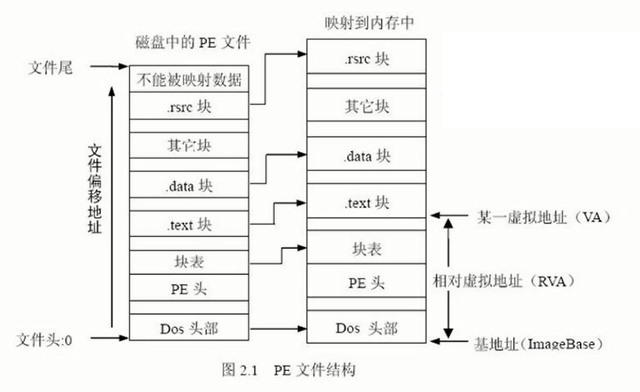

13、PE文件磁盘与内存映像结构图：

14、PE文件加载到内存后，我们把内存中的这个PE文件称之为模块，上图所示的基地址就是该模块的头地址，也就是该模块的"句柄"(hModule)。该句柄可以通过Win32 api的GetModuleHandle获得。函数原型: HMODULE GetModuleHandle(LPCTSTR lpModuleName) 详细的请参考msdn http://msdn.microsoft.com/en-us/library/windows/desktop/ms683199(v=vs.85).aspx

15、文件偏移地址就是各个块相对于文件头的偏移量，虚拟地址也就是地址管理器为该程序分配的伪地址(分配在硬盘上，32位下是4G)，相对虚拟地址则是虚拟地址与基地址的差值。
