DDR的型号问题



一、DDR的容量大小

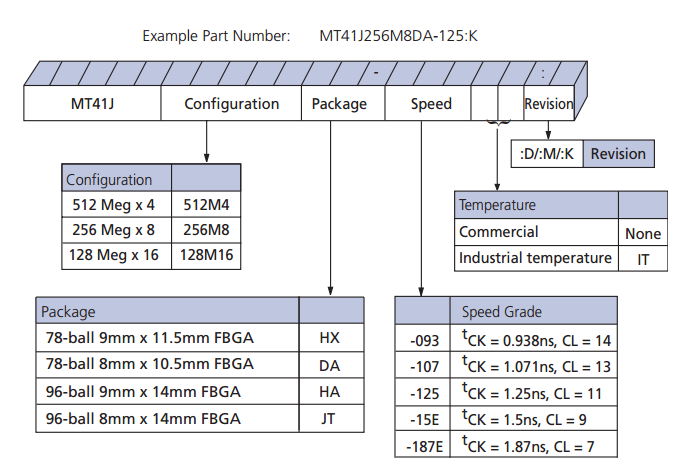

先看下micron公司对DDR3命名的规则：

1、meg的含义：

内存中Meg的含义：Meg就是兆的含义，即1000,000.

MT47H64M16 – 8 Meg x 16 x 8 banks 的含义：

表示方法是：每个逻辑BANK的单元格数×每个单元格的位数×逻辑BANK数量（芯片的位宽）即每个逻辑BANK的单元格数为8兆，每个单元格的数据位是16bit，

逻辑BANK的数量为8个。这样MT47H64M16就是128MB的容量。





 二、速率等级

在设置xilinx ISE中的DDR时

在选择芯片时，不清楚该怎么选择。

请教汤工，给出的答案是Speed等级高的可以兼容等级低的芯片，个在实验之中用的是-125的速度等级，所以在

-125、-15E和-187E都可以选择。

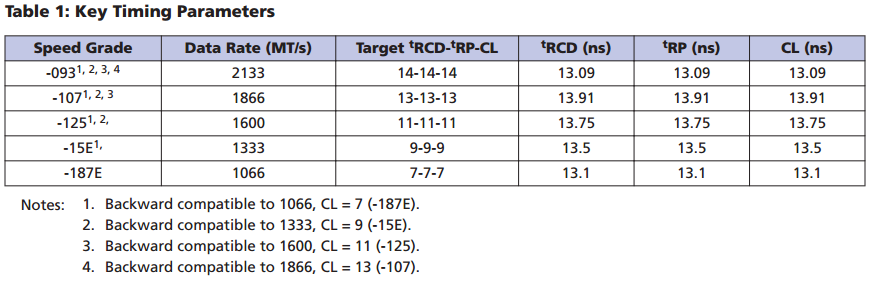

　　　　　　　　　　　　　　图3

同样从Datasheet上也得到了这样的结论，注意Notes的说明，但是我还有点不明白的是，他们在延时上有什么关系。

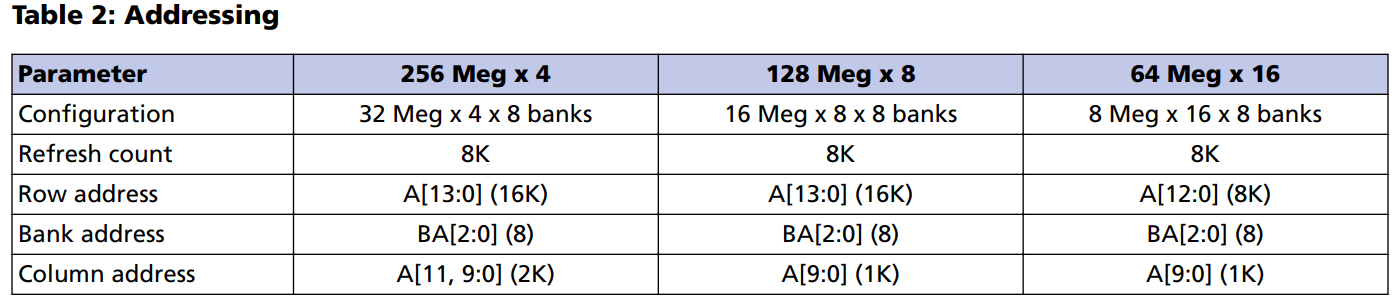

三、DDR芯片地址位宽

上面的三个不同地址位宽的芯片内存容量都是128MB，当选定了芯片的数据位宽，容量大小之后，地址的位宽在DATASHEET上是可以找到的。



四、DDR有效带宽计算

公式为：

带宽 = 数据位宽×数据速率×效率

效率可以按照80%初步计算。比如一个32位的DDR2 SDRAM系统，如果接口时钟为125MHz，其有效带宽为32bit×125MHz×2×80% = 6.4Gbps。但

也要考虑到这个带宽是读写的带宽，如果要计算单独的读或者写带宽则要再除以2.
