ModBus功能码速记

一、0x01~0x04：

这四个功能码都是“读”操作，可分两组记忆，0x01和0x02是一组（bool类型），0x03和0x04是一组（寄存器类型）；两组属性差不多如下：

1.都是单数是读取可读可写的数据（coil或者holding），双数只能读取只读数据（input）；

2.请求的帧格式类似；

功能码占一个字节，起始地址占两个字节，数量占两个字节。

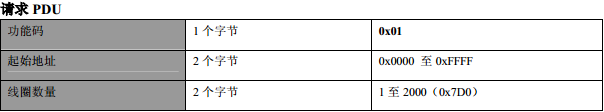

0x01：

0x02：

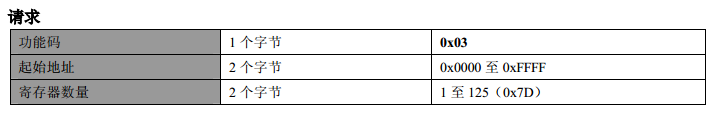

0x03：

0x04：

3.响应的帧格式类似；

0x01：

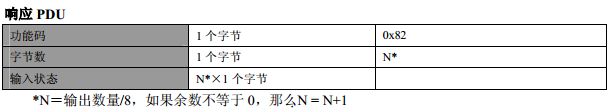

0x02：

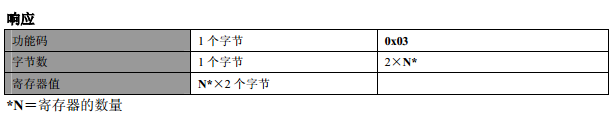

0x03：

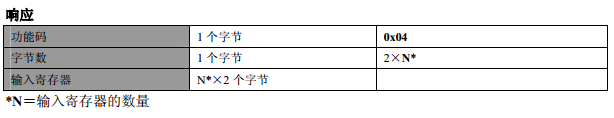

0x04：



二、0x05、0x06；

这两个个寄存器一起记忆，有如下共同点：

1.都是写单个（coil或者register）；

2.请求与响应是一样的；

注意不同点：

1.写单个coil的时候，值只能是0x0000（OFF）和0xFF00（ON）；

三、0x0F、0x10；

这两个一起记忆，如下共同点：

1.都是写多个（coil或者register）

注意：

1.写coil的时候，与写单个不同，写单个coil用0xFF00和0x0000代表ON和OFF，而在写多个的时候是用bit位的“1”代笔ON，bit位的“0”代表OFF；

另外写多个线圈的请求与响应略复杂。

四、0x14、0x15；

读写文件记录

五、0x16屏蔽写寄存器；

xx

六、0x17读/写多个寄存器

xx

七、0x2B读设备识别码；

xx
