ARM仿真器

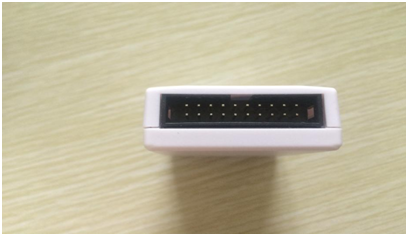

①和②为电源3.3v,③为普中ARM仿真器的复位引脚,④为GND。

我们接线用杜邦线把仿真器和板子对应引脚连接

JTAG接线方式:1、3、4、5、7、9、13、15

SWJ接线方式:1、 4、 7、 9

右边开始,从对面1,2排列



转载于:https://www.cnblogs.com/296389183yy/p/9273654.html

### 关于ARM仿真器的下载、使用与配置 #### 工具概述 ARM仿真器是一种用于调试基于ARM内核硬件模块的软件工具,能够模拟ARM处理器的行为并执行相应指令[^3]。它不仅可以替代目标系统中的MCU控制器,还能提供多种高级功能,如实时显示存储器和I/O口内容、硬件断点支持以及条件触发等功能。 --- #### 下载地址及相关资源 对于ARM V9仿真器的具体下载地址,可以通过以下链接获取相关资料: - **项目地址**: [https://gitcode.com/open-source-toolkit/1716d](https://gitcode.com/open-source-toolkit/1716d)[^3] 此项目提供了关于ARM V9仿真器的相关文档和技术说明,适合开发者深入研究其工作原理及应用场景。 --- #### 安装与基本配置 安装ARM仿真器通常涉及以下几个方面: 1. **驱动程序安装** 在连接ARM仿真器之前,需确保计算机已正确安装对应的驱动程序。大多数情况下,驱动会随仿真器附带或可从厂商官网下载。 2. **Keil MDK集成环境设置** 如果计划通过Keil IDE完成程序下载与调试,则需要在MDK中进行如下操作: - 打开`Options for Target`对话框; - 切换至`Debug`选项卡; - 选择合适的调试设备(例如ARM V9仿真器),并确认接口类型为SWD或JTAG模式[^1]。 3. **固件升级** 部分旧版仿真器可能需要更新内部固件才能兼容最新版本的目标芯片。具体方法参见官方手册或配套软件的帮助文档。 --- #### 使用流程 以下是利用ARM仿真器进行STM32开发的一般步骤: 1. **创建工程项目** 借助STM32CubeMX生成初始化代码框架,并导出适用于Keil平台的工程文件[^2]。 2. **编译验证** 编写业务逻辑后,在IDE环境下构建整个解决方案,确保无语法错误或其他警告提示存在。 3. **联调测试** 将物理连线按照指定标准布置好之后启动在线调试过程——此时即可借助前面提到的各种特性逐步排查潜在隐患直至完全消除为止[^1]。 ```c // 示例:简单的GPIO控制函数实现 void GPIO_Toggle(void){ HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET); HAL_Delay(500); // Delay half second HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET); } ``` 以上片段展示了如何定义一个周期性改变LED状态的方法;当然实际应用当中往往更加复杂些。 ---
