用例

用例图：
    1.概念：由参与者（Actor）、用例（Use Case）以及它们之间的关系构成的，用于描述系统功能的静态视图

    2.作用：描述参与者和用例之间的关系，帮助开发人员可视化的了解系统的功能

    3.特点
        直观、规范

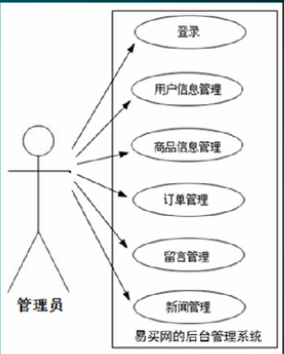

    4.范例
        系统：代表一个活动范围：后台管理系统
        参与者：扮演特定角色的人：管理员
        用例：由参与者执行的功能：登录、用户信息管理、订单管理
        箭头：参与者与系统通过互相发送信息或信号进行交互的关联关系


用例规约：
    1.前置条件：执行用例之前系统必须所处的状态

    2.事件流：包含基本流和备选流，事件流应该表示出所有场景

    3.后置条件：用例执行完毕后系统可能处于的一组状态

    范例：回复评论
    前置条件：管理员登录后台，点击“留言管理”超链接，进入留言管理页面
    基本事件流：
        a.管理员点击留言管理页面的“修改”超链接时用例开始
        b.管理员向系统提交回复的留言
        c.修改留言状态为“已回复”
        d.跳转留言管理页面
    备选事件流：在基本事件流步骤二中，留言长度不符合要求，则系统提示错误信息，转至基本事件流一
