SolidWorks学习笔记1

鼠标

 修改缩放方向

点击工具->选项->视图，点击第一条，翻转鼠标滚轮缩放方向。

平移：Ctrl+ 中键 或者右键空白处 菜单选择平移

缩放：Shift+中键 或者右键空白处 菜单选择放大或缩小

双击中键：整屏显示全图，或者点击



基础特征：完成最基本的三维造型任务。比如拉伸，旋转，扫描，放样等。

附加特征：在基础特征之上的特征修饰，比如抽壳，倒角，筋等。

操作特征：针对基础特征和附加特征的整体操作。比如阵列，复制，移动等。

参考特征：建立其他特征的参考。比如基准面，基准轴等，不参与三维模型的生成。

 模型创建的一般步骤

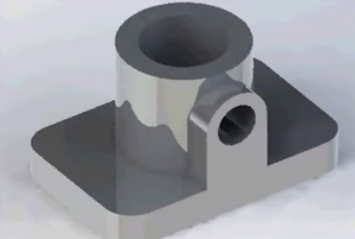

 以创建上面的零件为例，分为三大块

 创建底座

如图，选择特征中的拉伸凸台，再选择上视图。

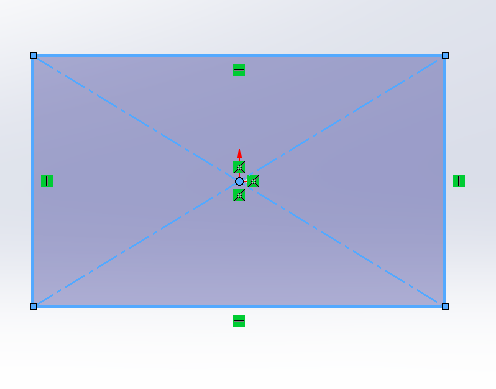

 开始绘制草图，选择草图中的中心矩形

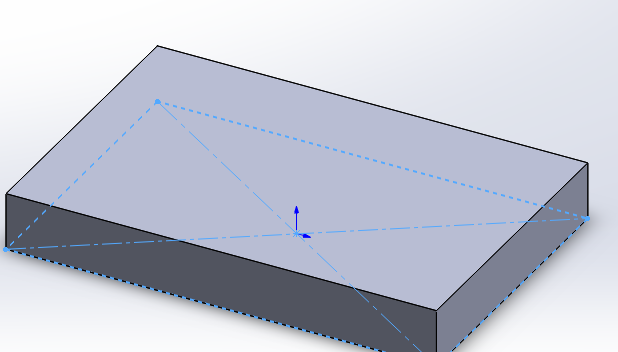

选择上视图中心点拖曳，生成如图

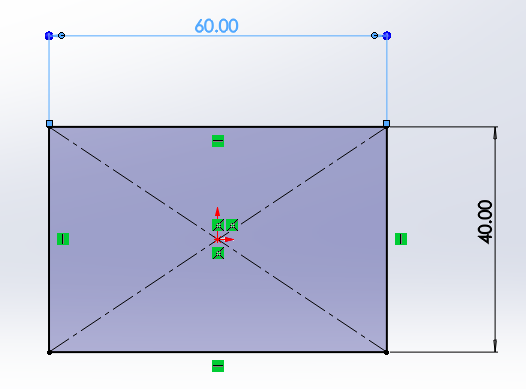

点击草图中的智能尺寸按钮，拖动矩形的长和宽来指定尺寸。

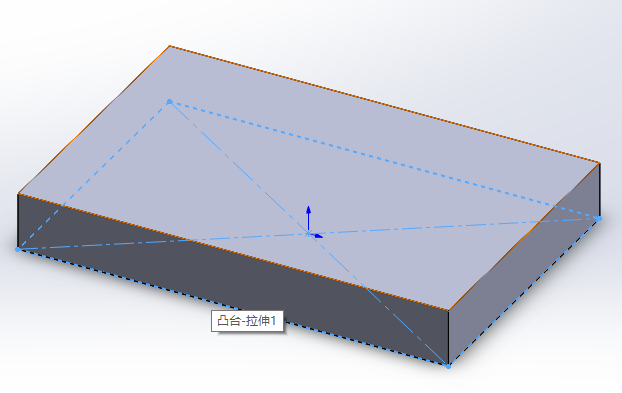

 点击右上角的或者左上角的，退出草图绘制，开始拉伸。

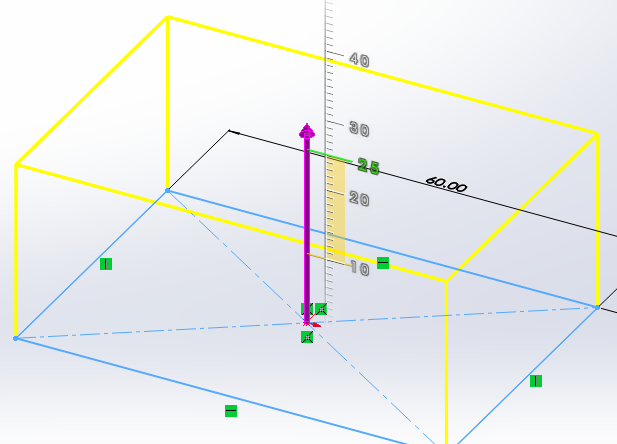

可以通过拖动箭头

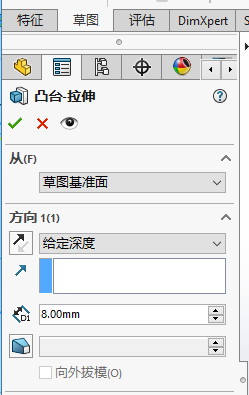

或者左边的文本框输入，来设定方向和拉伸值。

点击左上方绿色✓，完成。



创建圆柱体

选择特征中的拉伸凸台，鼠标放到如图所示的面，会自动高亮



 点击后，操作界面没有什么变化，此时需要按“”空格键“”，弹出如图所示的视图选择器

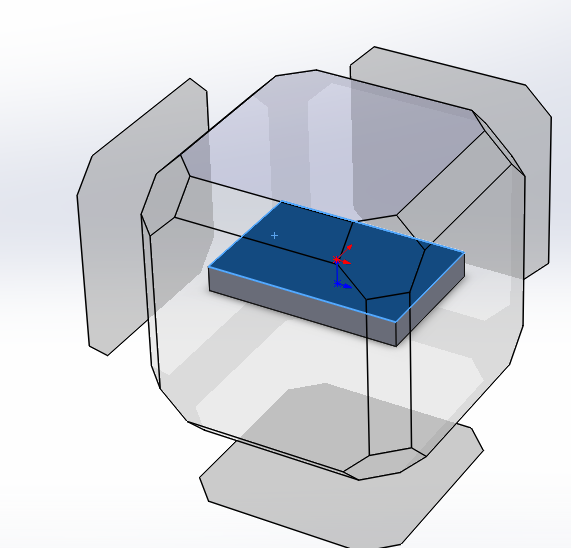

选择图示的面即可。

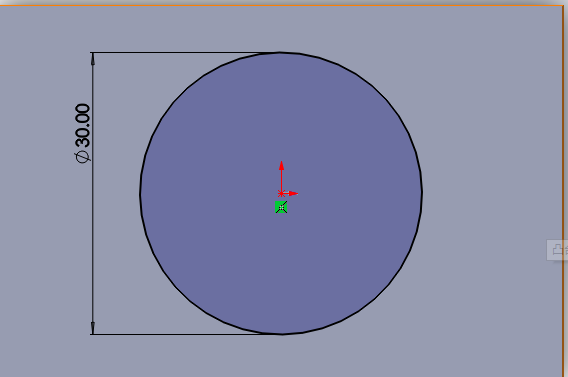

使用草图的圆创建一个圆，使用智能尺寸设置直径为30mm。

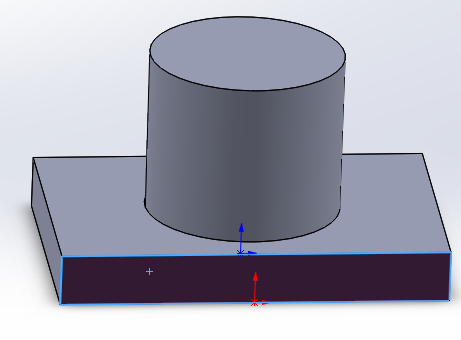

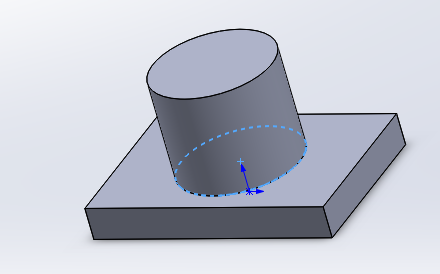

效果如下

然后同第一步，退出草图，设定拉伸方向和数值25mm

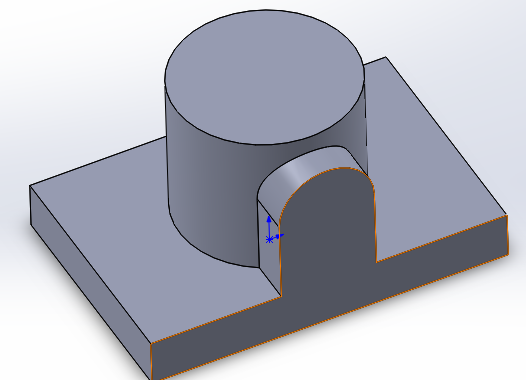

创建门型物体

依然，选择特征中的拉伸凸台，选择图示的面，

空格选择合适的视图。

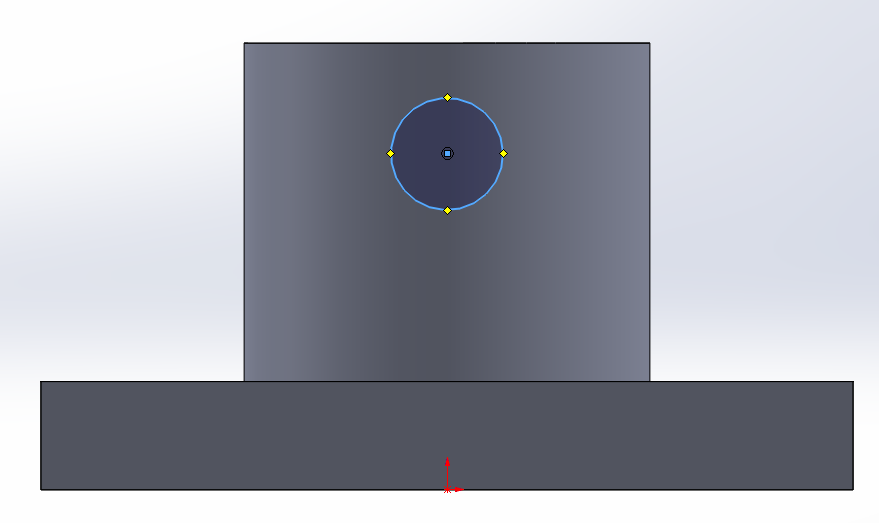

在草图中，使用圆命令绘制图示的圆，

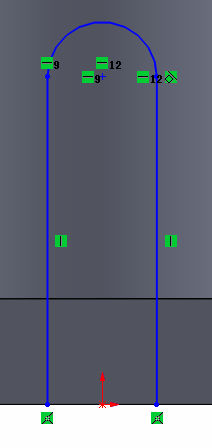

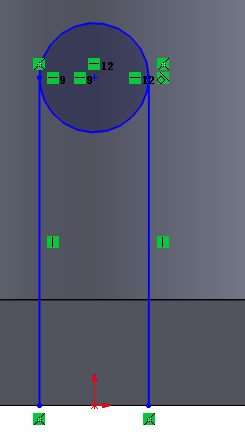

使用草图中直线命令，绘制图示内容



使用草图中的裁剪实体，划过下半圆，得到

选中圆中心点，按住CTRL键，选中最下方中心点。

左侧弹出几何关系对话框，

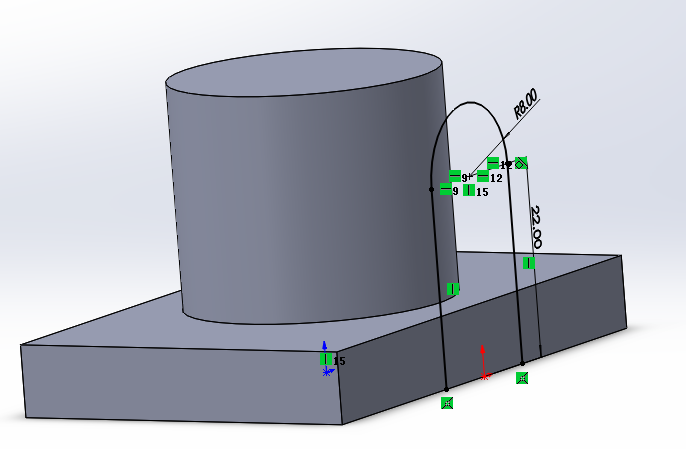

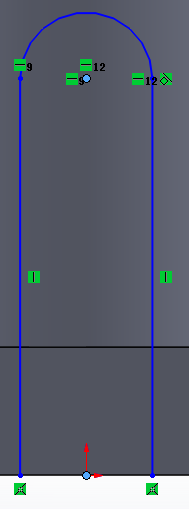

使用智能尺寸设置半径为8mm，高为22mm。

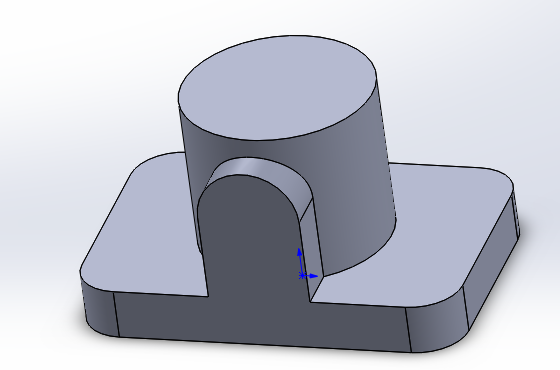

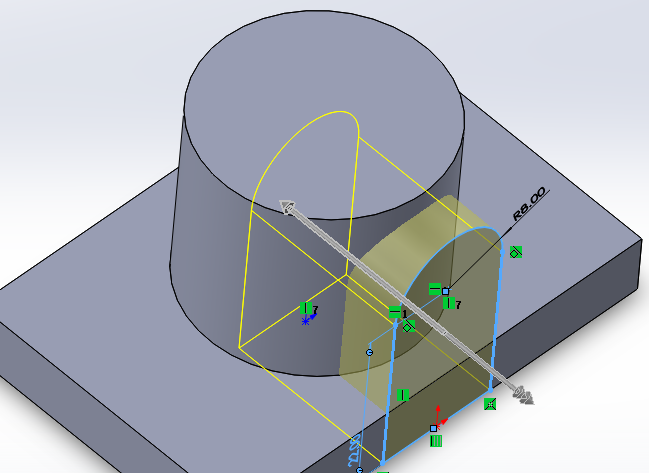

退出草图，如图拉伸，

得到



倒圆角和打孔

选中特征中的圆角命令，

如图选择四个角，



半径为7mm，完成得到



 选择特征中的“拉伸切除”

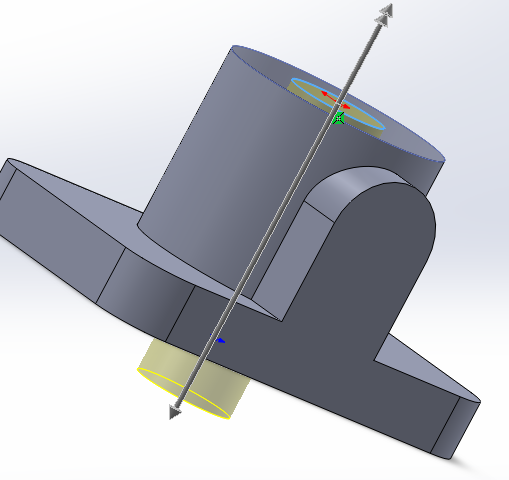

选择平面，方法类似于拉伸凸台。得到

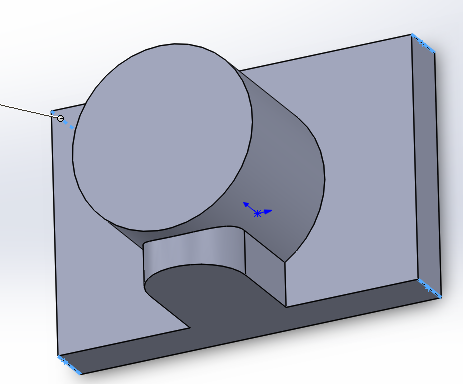

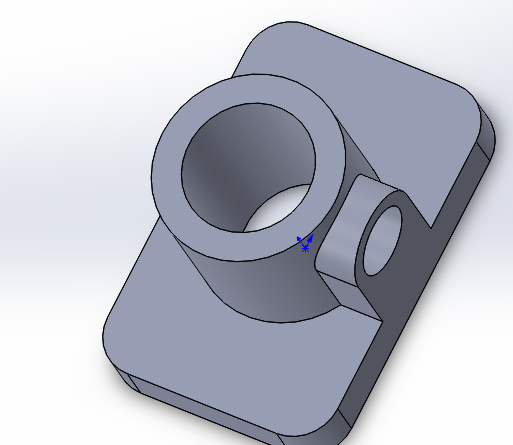

 最终
