WPF 简单的绕圈进度条(无cs代码)

最新推荐文章于 2023-11-28 22:48:20 发布
最新推荐文章于 2023-11-28 22:48:20 发布
阅读量127 收藏
点赞数
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/lonelyxmas/p/9038431.html

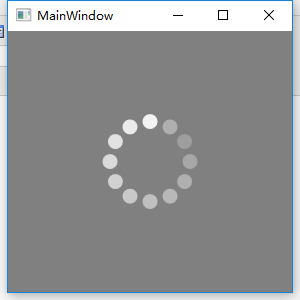

本文介绍了一种使用WPF实现的绕圈进度条效果，通过设置多个小圆圈的透明度动画来模拟旋转进度的效果。此方法无需编写.cs代码，全部通过XAML完成。
WPF 简单的绕圈进度条(无cs代码)

方案: 图标位置不变化的情况下设置透明度实现

代码:

<Window
    x:Class="WpfApp1.MainWindow"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
    xmlns:ec="http://schemas.microsoft.com/expression/2010/controls"
    xmlns:local="clr-namespace:WpfApp1"
    xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
    Title="MainWindow"
    Width="300"
    Height="300"
    mc:Ignorable="d">

    <Window.Resources>
        <Duration x:Key="AnimationTime">0:0:.84</Duration>
    </Window.Resources>
    <Grid Background="Gray">
        <Ellipse
            x:Name="ellipse"
            Width="80"
            Height="80"
            RenderTransformOrigin="0.5,0.5" />
        <ec:PathListBox HorizontalAlignment="Left" VerticalAlignment="Top">
            <ec:PathListBox.LayoutPaths>
                <ec:LayoutPath Distribution="Even" SourceElement="{Binding ElementName=ellipse}" />
            </ec:PathListBox.LayoutPaths>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.770"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.700"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.630"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.560"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.490"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.420"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:.350"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:0.280"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:0.210"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:0.140"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:0.7"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
            <Ellipse
                Width="15"
                Height="15"
                Fill="White">
                <Ellipse.Triggers>
                    <EventTrigger RoutedEvent="Window.Loaded">
                        <BeginStoryboard>
                            <Storyboard>
                                <DoubleAnimation
                                    BeginTime="0:0:0"
                                    RepeatBehavior="Forever"
                                    Storyboard.TargetProperty="Opacity"
                                    From=".2"
                                    To="1"
                                    Duration="{StaticResource AnimationTime}" />
                            </Storyboard>
                        </BeginStoryboard>
                    </EventTrigger>
                </Ellipse.Triggers>
            </Ellipse>
        </ec:PathListBox>
    </Grid>
</Window>



posted on 2018-05-14 22:07 NET未来之路 阅读( ...) 评论( ...) 编辑 收藏

转载于:https://www.cnblogs.com/lonelyxmas/p/9038431.html
