物镜的种类,标识以及光学参数

有过生物光学成像经历的人恐怕都知道一个物镜的好坏有可能直接决定了一台显微镜系统的分辨力性能.而一个蔡司物镜也是动辄数万刀。了解镜头的参数，对于选配合适的物镜十分重要。

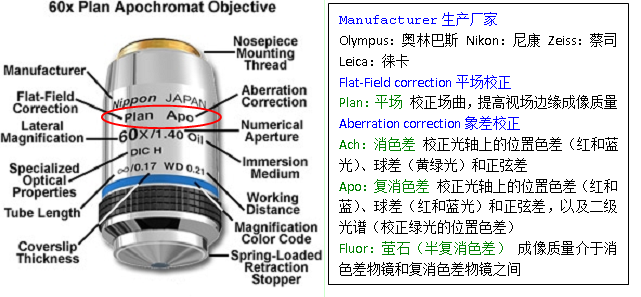

一般物镜种类：消色差物镜，萤石（半复消色差）物镜，复消色差物镜（价格和校正象差性能递增）









Lateral magnification横向放大率（60x ）

放大倍数的颜色标识

红色：5x 黄色：10x 绿色：20x

浅蓝色：40x 深蓝色：60x 白色：100x

Numerical Aperture 数值孔径（1.40）NA=n*sin(u)/2孔径角u：光轴上物体点与物镜前透镜的有效直径所形成的角度。

浸法特征：减小玻片和物镜成像介质间的折射率差异，提高数值孔径

Oil：油浸 黑 WI：水浸 白

Gly：甘油 橙黄 MI：混合

特殊光学性质

DIC：微分干涉衬式

H：与专用Walloston棱镜配用达到最优放大

D：暗视野式

PH：相差式

POL：偏振光式

SF：无应变式

∞：筒长

0.17：配用的盖玻片厚度（单位mm）盖玻片厚度不标准，光从盖玻片进入空气产生折射的光路发生改变，产生相差，即覆盖差。盖玻片标准厚度为0.17 mm，许可范围为0.16-0.18 mm，物镜在制造上已将些厚度范围内的相关计算在内。
