类和类的关系







1、关联

（1）单向关联

单向关联用一单向箭头表示，图上表示每个客户有一个地址

（2）双向关联

双向关联表示双方各自持有对方类型的成员变量。双向关联用一个不带箭头的直线表示。

上图中在Customer类中维护一个Product[]数组，表示一个顾客购买了那些产品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

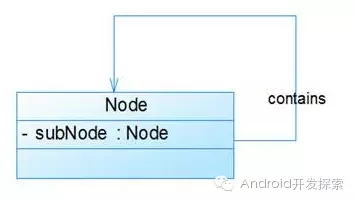

（3）自关联

自关联在UML类图中用一个带有箭头且指向自身的直线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。

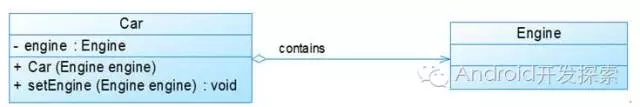

2、聚合关系

聚合关系和一条空心菱形和箭头直线表示，强调整合和部分的包含关系，但是“部分”可以脱离“整体”存在。

比如上图中汽车包含了发动机，而发动机脱离了汽车也能单独存在。

3、组合关系

组合关系与聚合关系见得最大不同在于：“部分”脱离了“整体”就不能存在了。

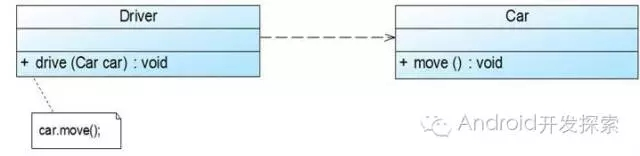

4、依赖关系

依赖关系用一条带箭头的虚线直线表示。Driver的drive方法只有传入了一个Car对象才能发挥作用，因此我们说Driver类依赖于Car类。

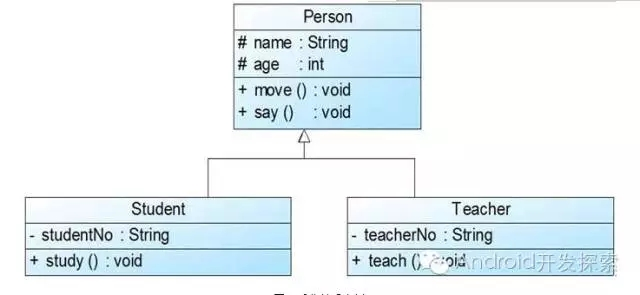

5、继承关系

关键字用extend，用带空心箭头的直线表示。

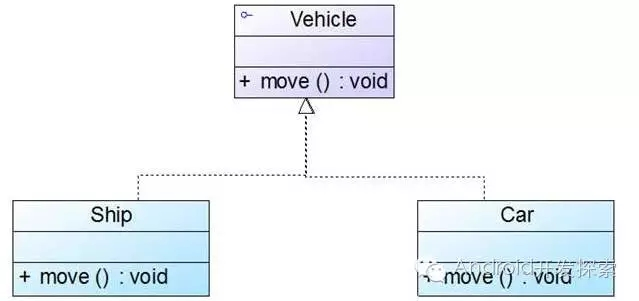

6、接口实现关系
