matlab从工作区读取一维数组和结构体

博客介绍了MATLAB中From Workspace模块读取数据的情况。在模型上半部,该模块从MATLAB工作区读取数组;下半部则从名为某结构体中读取相同的值,还给出了相关参考链接。

https://ww2.mathworks.cn/help/simulink/slref/_mw_1c324ca8-bd1d-4334-aa0d-ac5f79839808.html

摘自 MathWorks:

t = 0.2 * [0:49]';
x = sin(t);
y = 10*sin(t);
wave.time = t;
wave.signals.values = [x,y];
wave.signals.dimensions =2;

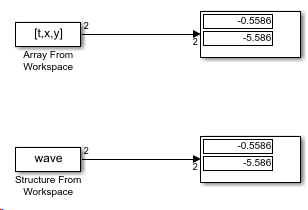

 在模型的上半部,From Workspace 模块从 MATLAB 工作区读取数组 [t,x,y]

在模型的下半部,From Workspace 模块从工作区中读取相同的值,但这次它们是从名为 wave 的结构体中读取的。



转载于:https://www.cnblogs.com/jtailong/p/10574985.html

<think>好的,我现在需要解决用户在使用Matlab的FromWorkspace模块导入数据时遇到的维度减少一维的问题。用户提到数据导入后维度减少了一维,这可能是因为数据格式不符合模块的要求,导致自动降维。我需要结合用户提供的引用内容,特别是引用[2]引用[4],来分析可能的原因并提供解决方案。首先,根据引用[2],FromWorkspace模块导入的数据需要特定的格式,即带有时间戳的数据结构。正确的格式应该是类似data=[时间戳,数据1;...]。如果数据没有正确包含时间戳,或者数据结构不符合要求,可能会导致模块在读取时自动调整维度。例如,如果用户的数据是一个多维数组,但没有正确的时间戳维度,模块可能会将其视为无时间维度的数据,从而减少一维。另外,引用[4]提到writematrix在处理高维数组时会折叠尾部维度,生成二维数组。这可能意味着当用户从工作区导入数据时,如果原始数据是多维的,而模块预期的是二维结构,系统可能自动进行维度折叠,导致维度减少。例如,三维数组可能被展平为二维,从而丢失一维。接下来,我需要考虑用户可能的错误场景。例如,用户可能直接导入了一个三维数组,而FromWorkspace模块需要的是带有时间戳的二维结构。因此,解决方案需要围绕如何正确构建包含时间戳的数据结构,并确保维度匹配。可能的解决方案包括:1.检查数据是否包含时间戳,并确保数据格式是结构体或带有时间维度的二维矩阵。2.如果数据是多维的,可能需要将其重新组织为二维结构,添加时间戳作为第一列。3.使用reshape或permute函数调整数据维度,确保与模块的输入要求一致。同时,需要注意用户提到的维度减少一维的具体情况。例如,如果原始数据是三维的(如100x200x3),导入后变成200x3,可能模块将第一维视为时间,而剩余两维作为数据。此时,用户需要确认数据是否需要保持三维结构,可能需要使用不同的导入方法或调整模块设置。此外,参考引用[3]中的矩阵维度错误案例,用户可能在数据构造时存在维度不匹配的问题,例如数据维度与模块期望的输入不匹配。需要指导用户如何正确构造数据,包括时间戳的正确添加维度的排列。最后,需要验证这些解决方案是否有效,可能需要用户测试调整后的数据结构,并检查导入后的维度是否正确。同时,提醒用户在导入前使用size函数检查数据维度,确保符合模块要求。</think>### From Workspace导入数据维度减少的解决方案 在MATLAB中使用From Workspace模块导入数据时,若出现维度减少一维的问题,通常是由于数据格式不符合模块的输入要求。以下是具体原因解决方法: --- #### **原因分析** 1. **缺少时间戳维度** From Workspace模块要求数据必须包含时间戳(第一列),且格式为二维数组。若输入数据为多维数组(如三维数组$N \times M \times K$),模块会默认将第一维度视为时间轴,导致数据被压缩为$M \times K$[^2]。 2. **数据存储方式错误** 未使用结构体或特定格式存储数据,导致模块无法正确解析多维数据。例如,直接传递三维数值数组而非包含时间戳的结构体。 --- #### **解决方案** ##### 1. **添加时间戳维度** 将原始数据包装为带有时间戳的二维数组或结构体: ```matlab % 假设原始数据为3维数组(时间×通道×特征):data(100,5,3) time = (0:99)'; % 时间戳列向量 data_with_time = [time, reshape(data, 100, [])]; % 转换为100×(1+5*3)的二维矩阵 ``` 此时数据维度为$100 \times 16$(1列时间戳 + 15列展平后的数据),From Workspace模块会将其解析为$100 \times 15$的数据信号。 ##### 2. **使用结构体格式** 通过结构体明确指定信号维度: ```matlab % 定义结构体 simin = struct(); simin.time = (0:99)'; % 时间戳 simin.signals.values = data; % 原始数据(100×5×3) simin.signals.dimensions = size(data, [2,3]); % 指定维度为[5,3] ``` From Workspace模块会按`dimensions`字段自动解析为$100 \times 5 \times 3$的数据[^2]。 ##### 3. **调整模块参数** 在From Workspace模块的**Data Format**选项中: - 选择**Multidimensional**以保留原始维度(需配合结构体输入)。 - 若数据为二维矩阵,选择**Matrix**并指定**Sample Time**。 --- #### **验证步骤** 1. 使用`size(data)`检查工作区数据维度。 2. 通过以下代码预览数据格式: ```matlab data = evalin('base', 'simin'); % 替换为实际变量名 disp(size(data.signals.values)); ``` --- #### **错误案例对比** - **错误输入** 直接导入三维数组`data(100,5,3)`,模块输出变为$5 \times 3$(丢失时间维)。 - **正确输入** 使用结构体指定`dimensions=[5,3]`,模块输出保持$100 \times 5 \times 3$。 ---
