GNU Radio下QT GUI Tab Widget的使用方法

期望显示出的效果：









 即将要显示的图放在各自的标签页中。

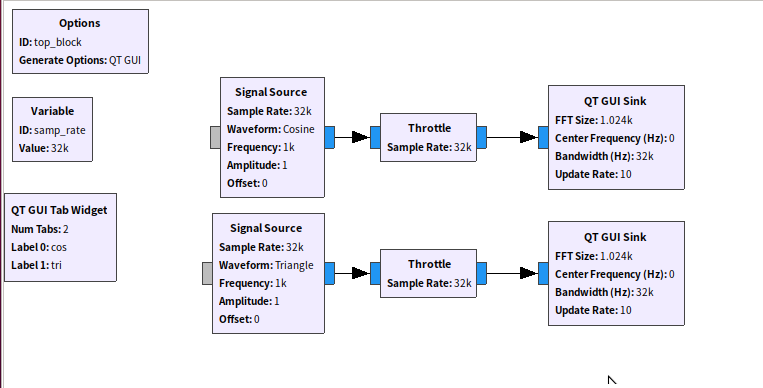

整体框图：



具体设置：

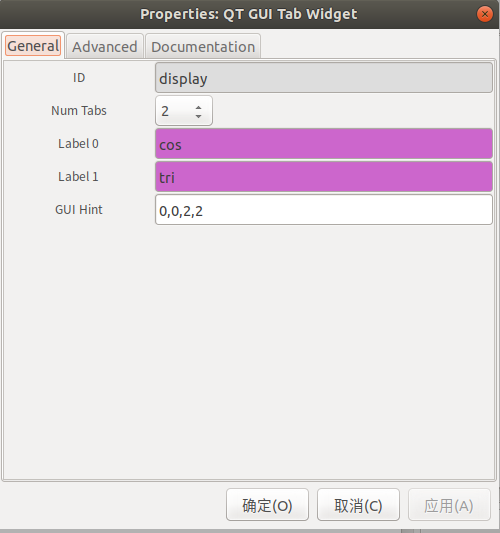

QT GUI Tab Widget的设置：





 其中

ID改为自己想改的，这里我写的是display



GUI Hint所代表的意思为：[行，列，行间距，列间距]



GUI hint参数可以用来指定图像的位置，其为[行，列，行间距，列间距]的格式，这里的行间距是指图像所占有的行数或列数，比如行间距是1，则表示占用1行

在每个qt-gui中都要设置该参数才能有效的指定位置，否则有可能出现图像丢失。比如某个qt-gui设置的GUI hint为：[0,0,1,1]，最后两个[1,1]表示占用1行1列，前两个[0,0]表示该GUI的位置坐标是[0,0]。

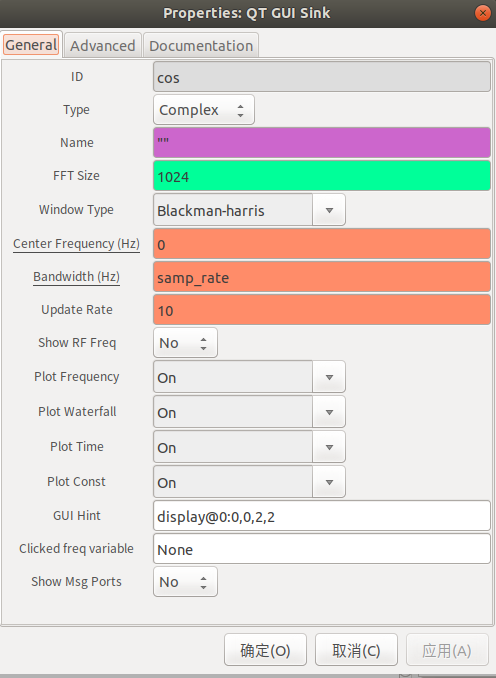

QT GUI Sink的设置：

注意GUI Hint一栏的书写方法。

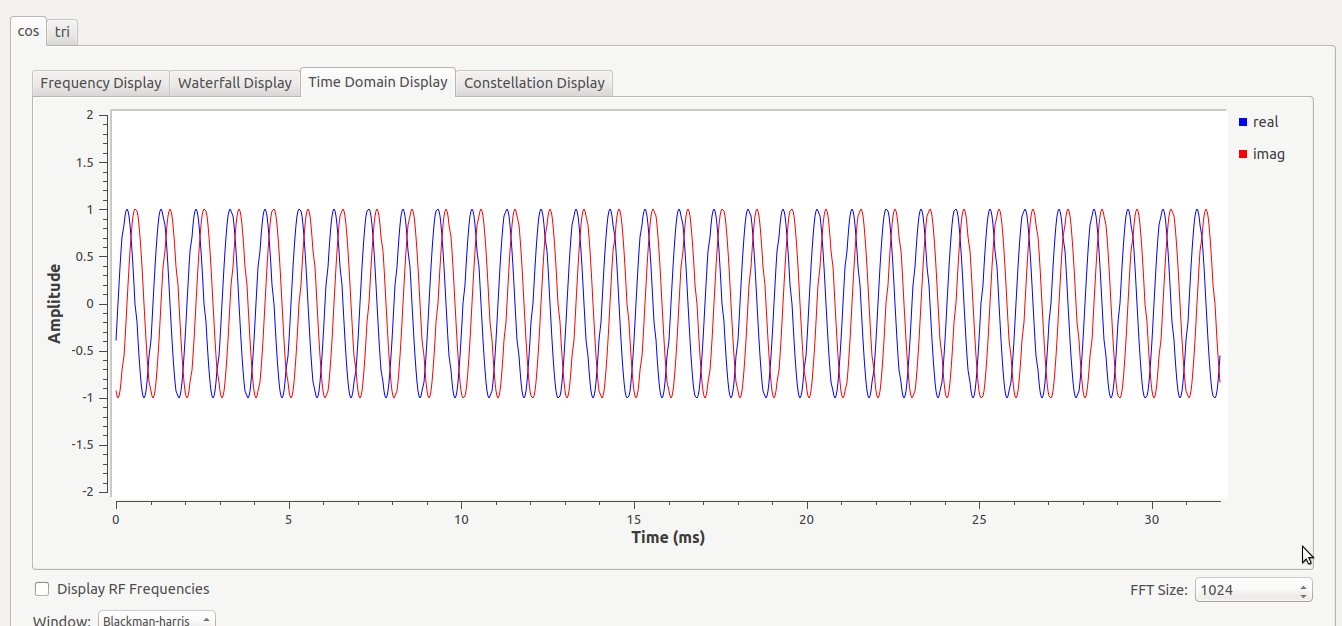

cos函数的显示模块：

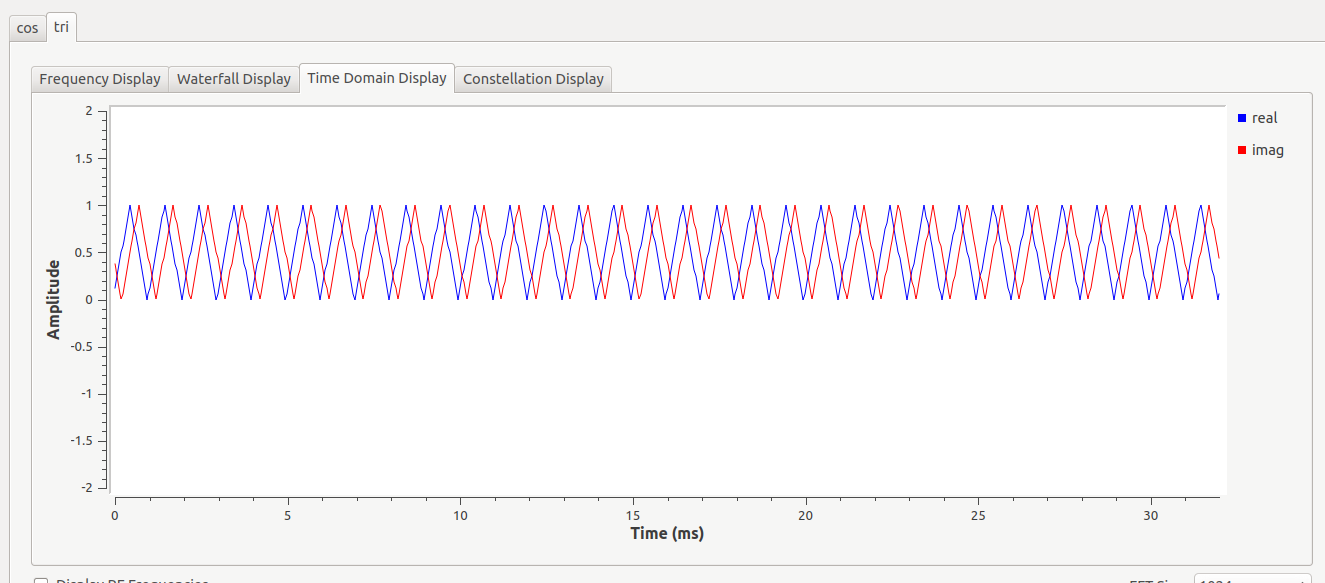

Triangle函数的显示模块：









参考连接：qt-gui的GUI hint参数
