低压差稳压器AMS1585

（1）高效线性稳压。

（2）输出高达4.6A，最高输入电压15V，推荐最低压差1.5V（最低1.35V），最大压差12V。

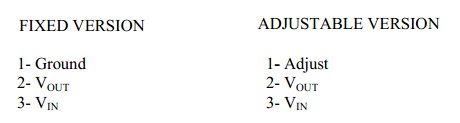

（3）两种封装：TO220（直插式），TO230（贴片）。

典型电路如下图所示：

给出了个这样的公式，好纳闷啊，刚用这种芯片，以为Vref还得算出来（后来知道Vref就是个定值），就照着图上开算，整个数据手册都没有说Vref的值，最后算出的结果相差太多。

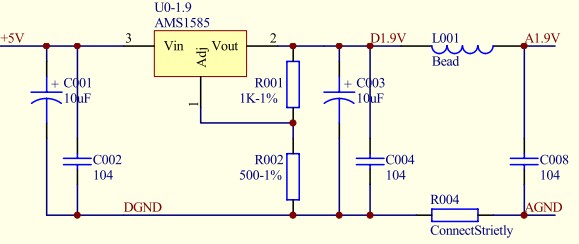

DSP上电源是这么设计的，量了一下电压还确实输出1.9V，根据公式反推吧，典型电路中由于Iadj电流小，忽略了。算出Vref约等于1.27V。

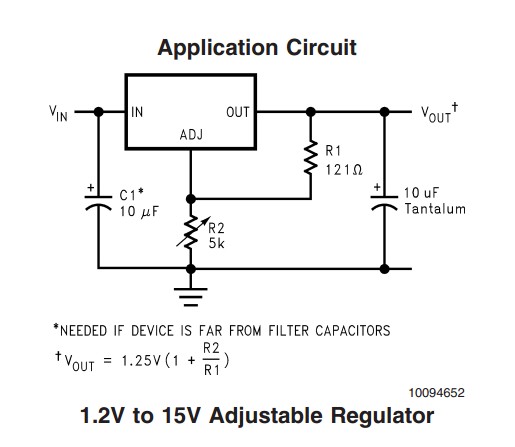

再看看别家的三端稳压器，如LM1084

别家的直接给出公式和VREF，多么的方便啊，

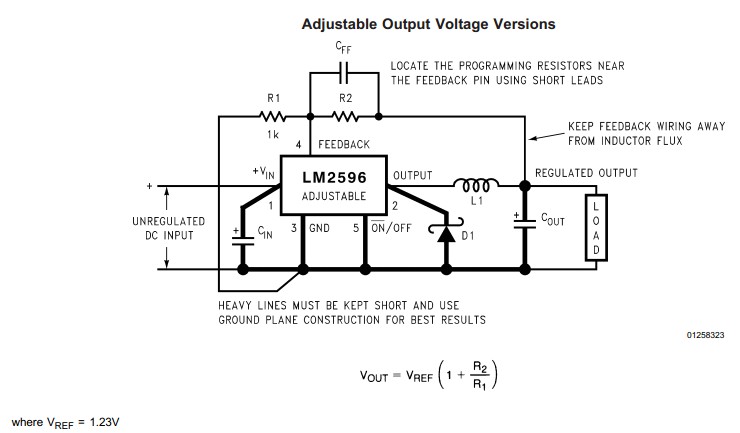

在看一下4端的稳压器，如LM2596

看见没有下面直接给出Vref的值，嗨，有时候不能怪自己看不懂数据手册，有的公司自己写的太烂啊。查了一下原来AMS是奥地利的一家公司，和NI没法比啊。
