UML中的类间的关系

1.泛化(Generalization)

指的是子类与父类之间的继承关系,空心三角+实线,箭头指向父类



eg:Father类为Son类的父类







2.依赖（Dependency） 没关系 > 依赖 > 关联 > 聚合 > 组合

指的是类之间的引用关系,如A类持有了B类的引用则表示A类依赖于B类.用箭头+虚线表示,箭头指向依赖的类



eg:Person类需要使用到House,Car以及Money.对这三个类产生了依赖







3.聚合（Aggregation） 没关系 > 依赖 > 关联 > 聚合 > 组合

 一种较弱的耦合关系,强调的是群体和个体.

eg:森林和一颗树





4.组合（Composition） 没关系 > 依赖 > 关联 > 聚合 > 组合

 一种较强的耦合关系,强调的是整体和部分之间的关系,住住部分与整体之间不可分割

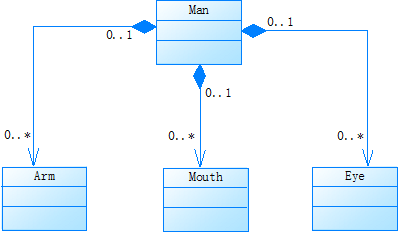

eg:Man类和Mouth,Eye,Arm是组合关系





5.关联（Association） 没关系 > 依赖 > 关联 > 聚合 > 组合

 表示类之间的相互影响的关系,类之间的关联关系要强于依赖,并可以互相关联．部分UML工具中也用直线进行表示

 eg:公司和员工之间





6.实现（Realization）

 表示类和接口之间的实现关系

 eg:超人实现飞的接口
