Windows Workflow Foundation 使用小例

Windows Workflow Foundation（以下简称WWF）为我们提供了一种定义工作流的方式，依靠Visual Studio Orcas Beta 1（以下简称VS9），可以通过图形界面定义一个业务的工作流程，进而在代码页实现工作流的工作细节。使用工作流的时候只需要简单的启动这个流程就可以了。如果工作流发生了变化，那么只需要修改工作流Project里面的流程或者实现，对于工作流的使用者来说不用修改代码。

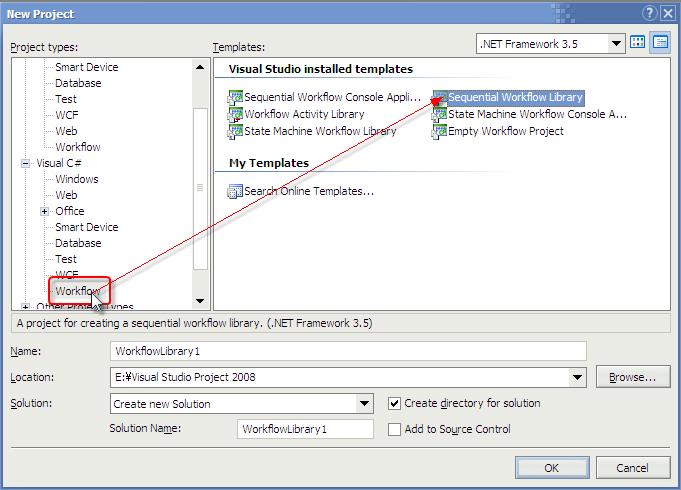

在VS9里面，可以通过 New > Project > Wokkflow > Sequential Workflow Library 建立一个顺序流程的工作流工程。

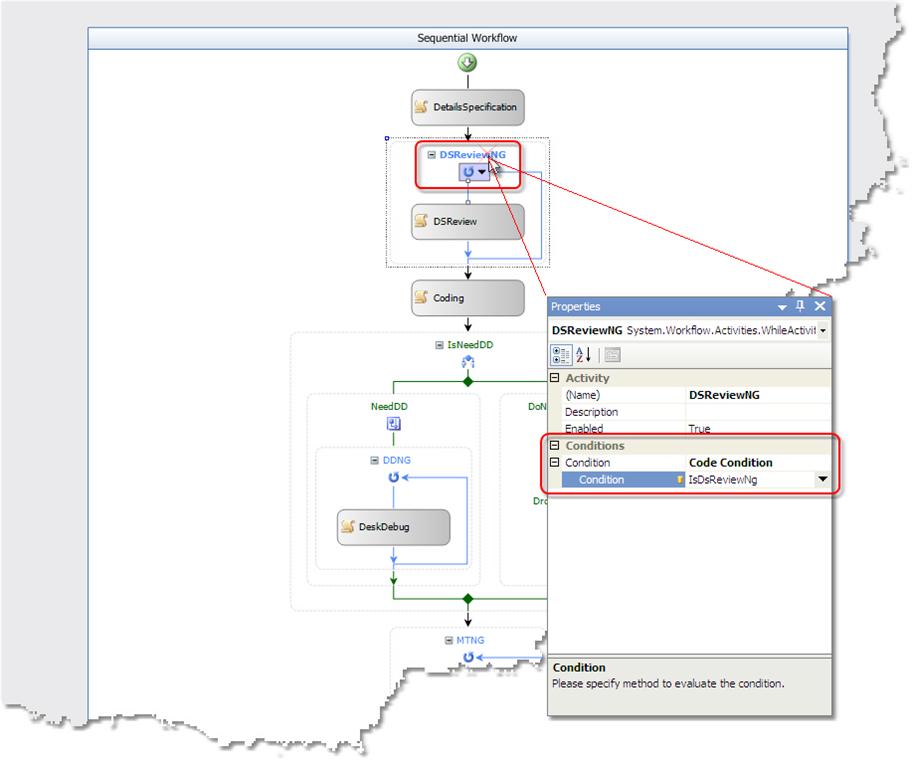

VS9建立一个默认的工作流对象Workflow1，通过左侧的Toolbox就可以设计工作流了。简单得很，我们现在做一个详细设计到单元测试的工作流，详细设计需要Review，代码走查是可选的工作，他们和单元测试都是只有通过了才能进入下一阶段。直接看图。

而对于工作流里面的关键工作和判断，都需要在代码中给与实现，比如详细设计Review，首先需要实现是否通过Review的实现。
选择DsReviewNG这个While类型的工作流单元，在Property Window里面可以看到一个Condition属性，他就是我们要实现的具体操作。选择Code Condition表示通过代码实现，然后写入函数名称（很想为Event Handle函数那样），VS9将会自动跳转到代码页生成我们需要的代码。

注意第二个参数ConditionalEventArgs，他的属性Result负责返回这个判断的结果给工作流。所以我们的判断结果要赋给这个变量。

         private   void  IsDsReviewNg( object  sender, ConditionalEventArgs e)
         {
            e.Result = !m_isDsReviewOk;
        }

同样的方法实现所有的内容，工作流就做好了。但是现在这个工作刘海不能使用，因为他只定义了一个流程，需要一个客户端区使用这个流程。
在建立一个Project，可以使ConsoleApplication，引入刚才这个工作流的Project Reference和System.Workflow.Activities、System.Workflow.ComponentModel和System.Workflow.Runtime。为了好看，建立一个新的类来执行工作流。

     public   class  WfExecutor
     {
        private WorkflowRuntime wfr;
        private ExternalDataExchangeService edes;
        private System.Threading.AutoResetEvent waitHandler;

        public WfExecutor()
        {
            wfr = new WorkflowRuntime();
            edes = new ExternalDataExchangeService();
            wfr.AddService(edes);

            waitHandler = new System.Threading.AutoResetEvent(false);

            wfr.Started += delegate { Console.WriteLine("WorkflowRuntime is started."); };
            wfr.Stopped += delegate { Console.WriteLine("Workflow is stroped."); };
            wfr.WorkflowTerminated += delegate { waitHandler.Reset(); };
        }

        public void Execute()
        {
            wfr.StartRuntime();
            WorkflowInstance ins = wfr.CreateWorkflow(typeof(UsingWF.Workflow1));
            waitHandler.Set();
            ins.Start();
            waitHandler.WaitOne();
            wfr.StopRuntime();
            waitHandler.Reset();
            waitHandler.Close();
        }
    }

其中还有很多我也不是很清楚的东西。目前来讲，为了使用工作流，首先要建立一个WorkflowRuntime，我的感觉像是一个负责运行工作流的平台。还需要一个数据交换服务ExternalDataExchangeService。但是不知道为什么需要。最后通过WorkflowRuntime的CreateWorkflow方法建立我们的工作流对象。（肯定是通过反射建立出来的。）执行Start方法就可以启动工作流了。可以看出，启动工作流和工作流本身没有任何关系，所以修改了工作流也不需要修改调用端的代码。
但是为什么还需要waitHandler.Set()、waitHandler.WaitOne()等这些操作呢？因为默认的，工作流将会使用一个新的线程执行。为了让主线程能够等待工作流的结束，这里是用了一个.Net Fx3里面新的类System.Threading.AutoResetEvent。目前的MSDN对这个类介绍很少，我个人的理解是它可以将当前进程里面的主线程挂断，然后运行子线程，直到子线程结束之后释放主线程。
具体的介绍可以看MSDN的相关部分。

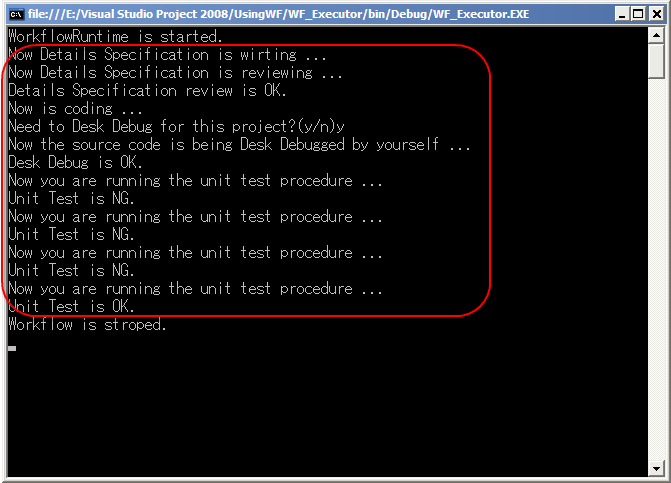

运行起来就是这个样子的……

红框里面的部分就是工作流的输出。
对于工作流，本人只是开始接触，这个例子主要是根据 netfx3 上面 Sudoku 的一部分做的。对于WWF还有很多不清楚的地方，比如WWF里面的数据怎么和调用方交互，可能就要用到ExternalDataExchangeService了。而且对于AutoResetEvent仍然不是很明白。这个立即在运行的时候，有可能会出现工作流没有正常启动的情况，多次运行就会正常。但是究竟是什么原因，我感觉是AutoResetEvent使用不当造成的。也欢迎有相关经验的高人指点一二。

源代码下载（适用于Visual Studio Orcas Beta 1）

参考资料
Sudoku（ http://wcf.netfx3.com/files/folders/distributed_applications/entry4543.aspx）
