数码管的点亮



          1.先学会看原理图，然后根据原理图写程序

          2.WR是P3^6，要始终为低电平

          3.573的手册

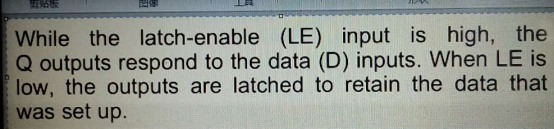

而锁存输入高电平，Q反应输出数据D输入，当锁存是低电平，输出被锁定以保留已建立的数据



4.共阳数码管是低电平亮，共阴数码管是高电平有效

5.



开发板数码管的原理图用到138译码器控制，y6接到了74HC02与非门上位选    y6和wr低与为0，非为1

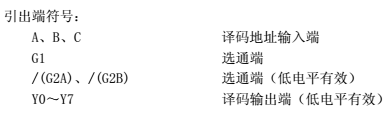

Y6和wr低电平，y6看138数据手册

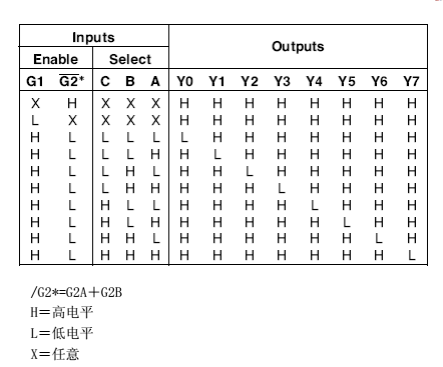

C B A   低               控制与非门02

0 0 0   Y0    其他给1     0001 1111

0 0 1   Y1

0 1 0   Y2

0 1 1   Y3

1 0 0   Y4 ~或非门Y4C 高

1 0 1   Y5   y5是给步进电机用的，ULN2003是用来驱动步进电机的

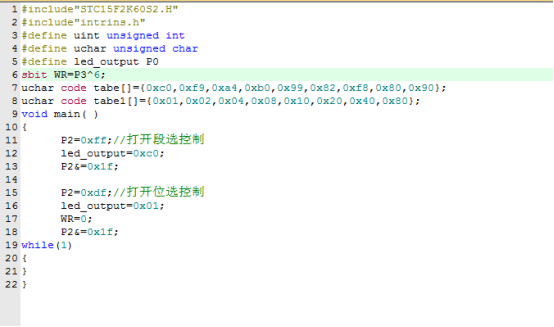

1 1 0   Y6   1101 1111 0xdf给P2~控制138   WR输入低电平  573的LE引脚就是高电平了   y6是低电平，WR也是低电平，74HC02的y6c就可以输出高电平，输出的高电平可以把LE引脚拉高，

1 1 1   Y7

让最右边的这一位数码管，显示0到9，动态显示。第一秒中显示零，第二秒钟显示1，以此类推。显示到九以后，下一秒再重新显示零。

论文思路 基本步骤是

1先点亮数码管

2无限点亮数码滚啊

无线模块Zigbee/ble  然后利用单片机串口发到无线模块的数据来实现无限点亮数码管
