装机参考

机箱风扇是3针的,主板是4针的,怎么个插法?

在主板的针脚下方有一个白色的竖片，正好覆盖3个针脚，对着竖片插就ok了，多出来的针脚是智能调转速的。

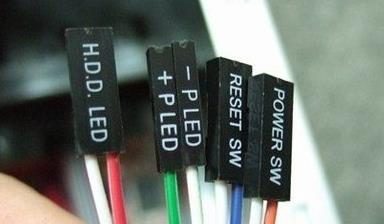

电脑主板上的面板插线的正负线如何区分？



有些有标注“+ -”有些没有，但从颜色上可以判断，白色的为“-”，其它颜色为“+”。

sw为switch（开关）的缩写，H.D.D是硬盘

+PLED-对应：P LED

+HD-对应：H.D.D

+PW-对应：POWER SW

-RES+对应：RESET SW

-CI+是检测机箱是否被开启用的，需要配合专用机箱，一般没有这个。
