海思NB-IOT HI2115芯片电压域的问题

最新推荐文章于 2021-03-01 14:05:49 发布

转载最新推荐文章于 2021-03-01 14:05:49 发布 · 748 阅读

·

0

·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/429512065qhq/p/9791281.html

文章标签：

本文详细介绍了利尔达NB86-G模块的GPIO控制方式，包括不同电压域对GPIO的影响，以及如何通过VDD_IO_R1至VDD_IO_L2等引脚来控制各组GPIO的电压，以便与外部系统或RF前端组件进行接口设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

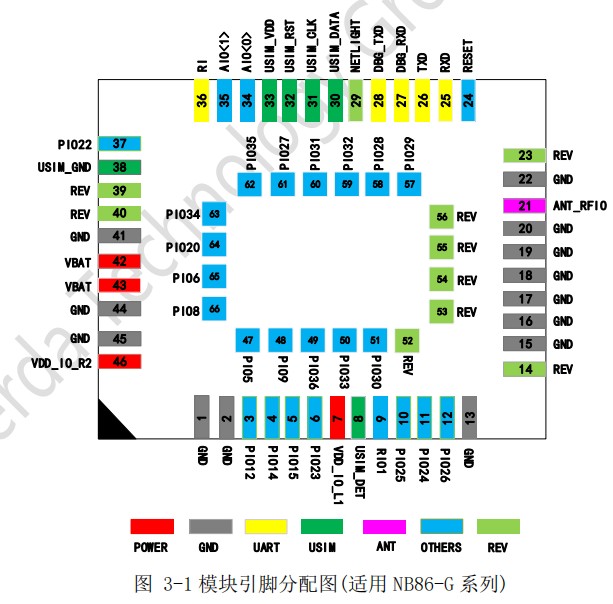

1. 先看模块引脚，利尔达NB86-G模块

2. VDD_IO_R1, VDD_IO_R2, VDD_IO_L1 and VDD_IO_L2 control the IO voltages on PIOs 0-9, 10-21, 22-33 and 34-39 respectively. Each supply rail may have a different voltage to interface with external systems or the RF front-end components

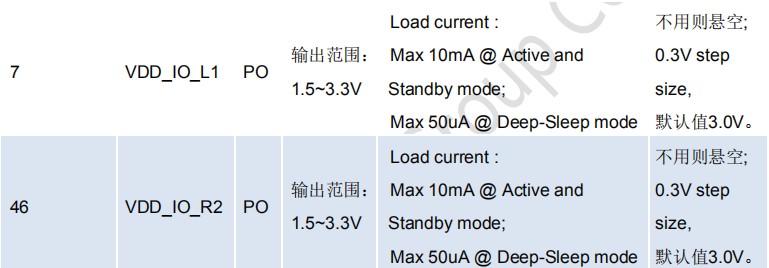

不同的GPIO由不同的电压域控制，电压域的引脚如下

转载于:https://www.cnblogs.com/429512065qhq/p/9791281.html
