verilog学习（8）实战之PPL与串行/解串器

一：PLL

1：组成

　　输出时钟产生器，相位比较器，可变频率振荡器（VFO），PLL会比较输入时钟相位与VFO产生的输出时钟之间的差别，并且通过这个差别来调整VFO产生的时钟频率。

　　

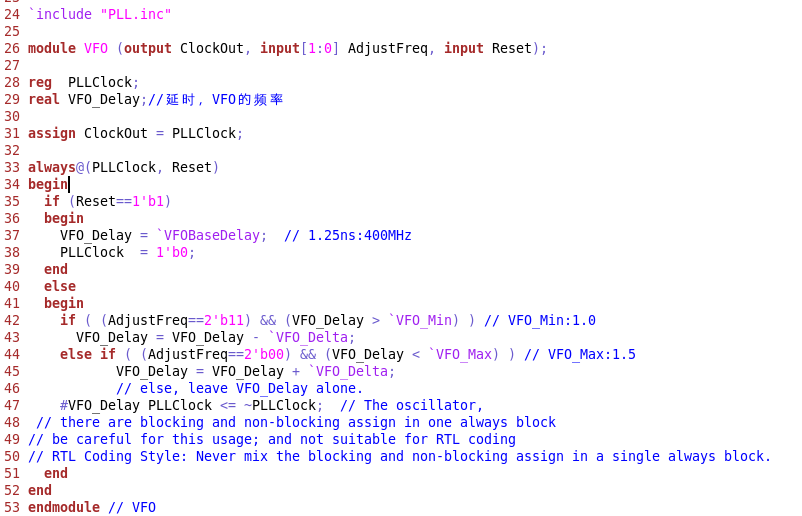

2：VFO代码

　　我们定义比较器给VFO加快频率的指令是2‘b11，减慢频率的指令是2’b00.

　　

3:比较器设计

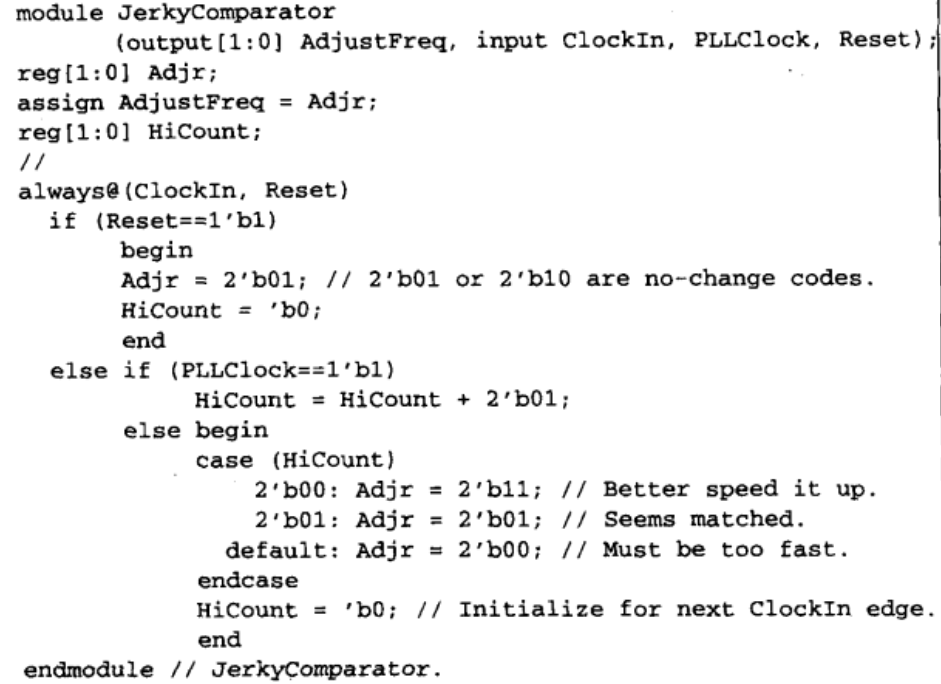

（A）方法一：用一个时钟来对另一个时钟的高电平宽度进行计数。如果每次PLLClock高电平时计数都为1，那么说明两个时钟是吻合的。

　　

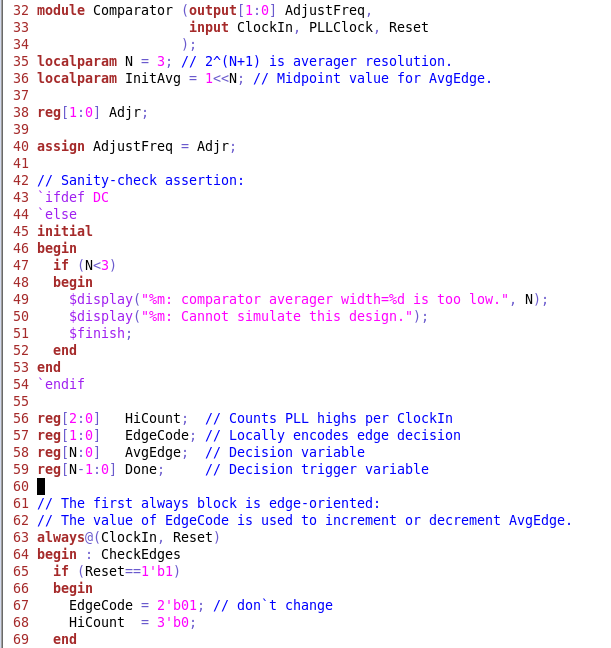

 （B）对A改进

　　首先HiCount计数可能会溢出，技术值重新翻转到2‘b00。2’b00的作用是加快产生时钟频率，这使得频率的调整方向与真实情况正好相反。如果我们把HiCount的位宽由两比特扩展至3比特，可以解决这个问题。

　　接着，来解决调整精度的问题，这可以通过把高电平的计数值在多个时钟里求平均的办法来解决；当两个时钟同步时，这个计数值应该一直为1。（这点不明白）

　　

 　　

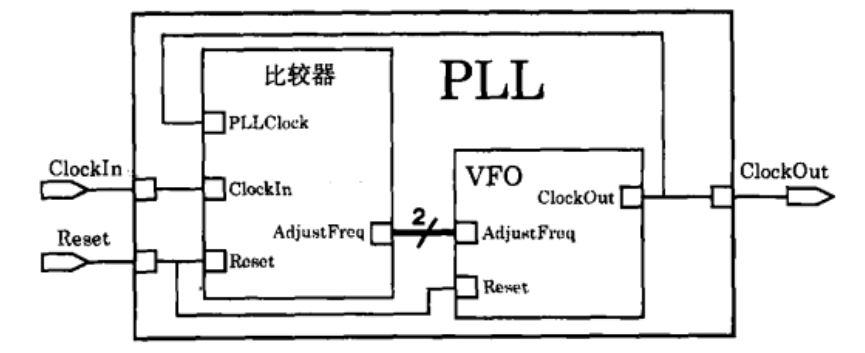

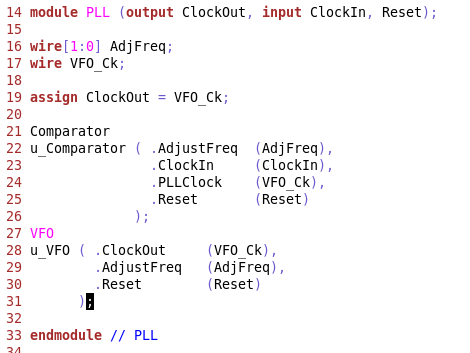

4：顶层设计

　　

二：倍频PLL（以32倍频为例）

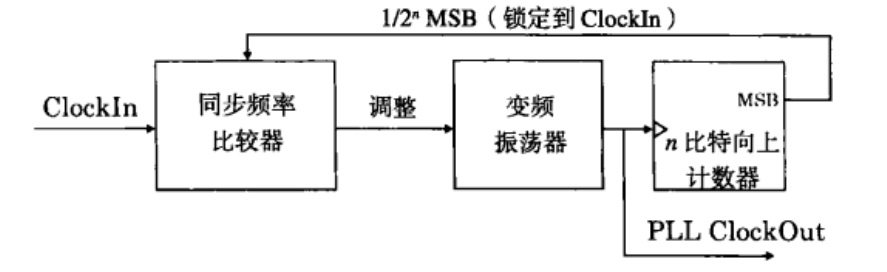

1：电路图

　　

　　即在原1倍频的输出端加n比特向上计数器，如，32倍频时，每16个时钟，输出端输出一个时钟用于与输入时钟进行比较，从而起到倍频PLL。 32=2^5，因此计数器为5.

 三：SerDes与PCI Express简介

1：基本概念

　　PCI是32比特的并行总线协议；

　　PCI Express用来取代PCI总线的新的串行总线协议

　　SerDes：串行/解串器

　　下面将完成一个符合PCI Express规范的串行/解串器(SerDes)的设计

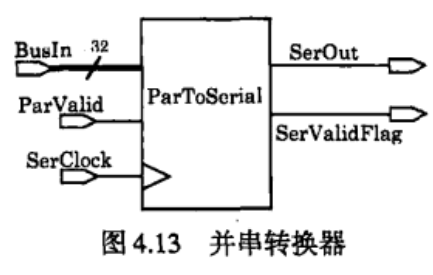

2：并串转换器模型

　　

 　　串行协议：每一个时钟发送一个比特，先发送MSB，同时把信号SerValidFlag拉高；当发送了LSB后，再把SerValidFlag拉低。

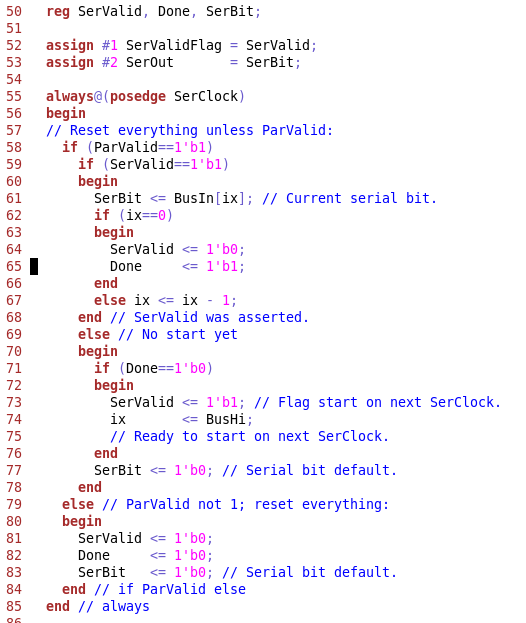

　　主要代码：ParValid=1，SarValid=1，然后将BusIn[ix]的值循环输出，最后SarValid拉低。（ParValid是仿真给的值）

　　

 3：串行帧编码器

　　数据串行输出之前有一定的帧格式，例如一个并行包32bit，串行输出，要在每个字节后加一个字节。如下：x代表数据，数据后面为一个字节的帧边界。

　　
